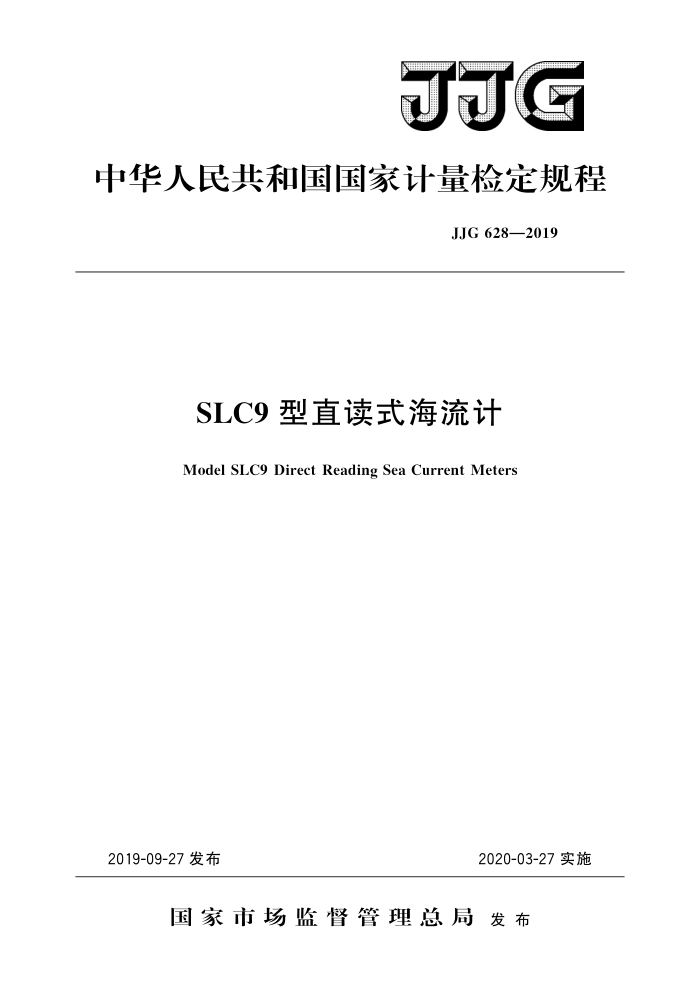

JJG
中华人民共和国国家计量检定规程
JJG 628—2019
SLC9型直读式海流计
Model SLC9 Direct Reading Sea Current Meters
2019-09-27发布
2020-03-27实施
国家市场监督管理总局发布 JJG 628—2019
SLC9型直读式海流计检定规程
JJG 628—2019 代替JJG628—1989
Verification Regulation of Model SLC9DirectReading Sea
Current Meters
归口单位：全国海洋专用计量器具计量技术委员会
主要起草单位：国家海洋局北海标准计量中心参加起草单位：国家海洋局东海标准计量中心
国家海洋局南海标准计量中心
本规程委托全国海洋专用计量器具计量技术委员会负责解释 JJG 628—2019
本规程主要起草人：
秦平 (国家海洋局北海标准计量中心）张涛（国家海洋局北海标准计量中心）李明君（国家海洋局北海标准计量中心）
参加起草人：
邬益川（国家海洋局东海标准计量中心）冯兵（国家海洋局东海标准计量中心）巨龙（国家海洋局南海标准计量中心）李庆超（国家海洋局南海标准计量中心） JJG628—2019
目 录
引言 1 范围 2 引用文件 3 术语和计量单位·
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (5) (5) (6) (7) (8)
概述·· 计量性能要求，通用技术要求
4 5
6
6.1 外观· 6.2数据终端·
计量器具控制 7. 1 检定条件.. 7. 2 检定项目. 7.3 检定方法 7. 4 检定结果的处理·.. 7.5检定周期· 附录A车速变化率的计算附录BSLC9型直读式海流计检定记录格式（参考）附录 C 检定证书/检定结果通知书内页格式·.
7 JJG628—2019
引言
JJG628一2019《SLC9型直读式海流计》依据JJF1001一2011《通用计量术语及定义》、JJF1002一2010《国家计量检定规程编写规则》，对JJG628一1989《SLC9型直读式海流计》进行了修订。
与JJG628一1989相比，除编辑性修改外，主要技术内容有如下变化：
增加了“范围”“引用文件”和“术语和计量单位”3个条目；删除了SLC9-1型海流计的技术指标及对应的深度检定项目；
一增加了正、反行程差的判定方法；一完善了检定水槽的技术指标及描述；
优化了流速检定点；删除了检定记录表原始资料的保存期限；增加了检定证书和检定结果通知书的内页信息及格式。
-
本规程的历次版本发布情况：
JJG628—1989。
II JJG 628—2019
SLC9型直读式海流计检定规程
1 范围
本规程适用于SLC9型直读式海流计（以下简称海流计）的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用下列文件： GB/T21699一2008直线明槽中转子式流速仪检定/校准方法凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3 术语和计量单位
海流计流速的计量单位为米每秒，符号为m/s；流向为度，符号为°。 4概述
海流计为旋桨式海流计，分为水上接收器和水下探测器两部分，采用轻便的三芯电缆传递信号，可以测量所在深度水流的水平速度和方向。海流计的结构图见图1。
n
中?
@
中
13 12
11 10
0.
9
图1海流计结构图
1一旋浆；2一插座；3一吊架；4一电缆；5一信号转换器；6一数据终端；7一尾翼：
8一流向传感器；9一0型密封圈；10一机身；11一流速传感器；12一流速发讯器；13一导流罩
1 JJG628—2019
5计量性能要求
海流计的计量性能指标应符合表1的要求。
表1海流计计量性能指标
项目测量范围最大允许误差
流速/（m/s) 0.03~3.00
流向／（°） 0~360
±6 ±6
±0.07
流向正、反转行程差
≤0.03
启动流速
6通用技术要求
6.1外观 6.1.1 海流计所敷保护层应牢固、均匀、光洁，无脱落现象。 6.1.2各部件应安装正确、牢固、无松脱变形和其他影响使用的缺陷。 6.1.3 配套电缆无损伤。 6.1.4 旋桨应无缺失、缺损，转动灵活；叶片必须匀正，间距相等。 6.1.5 转子的轴与轴承之间的配合保证转动自如：达到静态平衡。 6.1.6尾翼匀正，无缺损现象。 6.2数据终端
数据终端能正常显示数据。 7计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检查。
7.1检定条件 7.1.1环境条件
温度：室内常温。 7.1.2检定水槽 7.1.2.1海流计的检定水槽为直线明槽，尺寸大小应满足以下要求：槽体长度：≥120m；槽体宽度：≥1.8m；槽体深度：≥1.5m。 7.1.2.2检定槽功能段及其要求：检定槽包括加速段、稳定段、测量段和制动段。加速段和制动段的长度应由检定车的设计指标和海流计在检定槽中检定的最大速度来决定，制动段的长度还必须考虑要满足安全需要。测量段的长度应能满足海流计满量程速度下的检定要求。 7.1.3检定车 7.1.3.1 检定车速度变化率应符合表2要求（车速变化率的计算方法见附录A）。
2 JJG628—2019
表2车速变化率指标 M0.1
>0.5 ≤0.60
0.1<速度≤0.5
速度/（m/s）
≤2.00
≤1.00
车速变化率/%
7.1.3.2检定车速度范围为（0.03～3.50）m/s；检定车车速的最大允许误差为 ±0.02m/s。 7.1.4方位盘
方位盘用非铁磁性材料制造，并配有安装海流计的转盘，转盘可绕着方位盘的圆心转动。方位盘的分度值为1°、示值误差为士0.5°。
方位盘应水平安装，周围不应存放铁磁性材料。 7.1.5磁罗盘或磁罗经
磁罗盘或磁罗经满足分度值为1°、示值误差为士0.5°性能参数要求。 7.2检定项目
本规程的检定项目一览表见表3。
表3检定项目一览表首次检定
序号 1 2 3 4 5
检定项目外观及功能检查流向示值误差检定正、反行程差
后续检定
使用中检查
+ + + + +
+ + + + +
+ + + +
启动流速流速示值误差检定
注： 1 2维修后对海流计的计量性能有重大影响时，其后续的检定须按照首次检定项目进行
“十”表示应检定项目， ”表示可不检定项目。
7.3检定方法 7.3.1外观
用目测和手动的方式检查海流计，外观应符合6.1的要求；检查不合格的，停止检定，判定不合格。后续检定和使用中检查允许有不影响计量性能的外观缺陷。 7.3.2流向示值误差和正、反行程差 7.3.2.1方位盘的安装
方位盘应水平安装，用磁罗盘或磁罗经校准方位盘，使0°对准地磁N极，180°对准地磁S极。 7.3.2.2将海流计水下探测器固定在方位盘的转盘上，使其轴线通过方位盘的圆心。 7.3.2.3海流计处于正常工作状态，转动转盘，使海流计的尾向对准方位盘的0°，待海流计显示稳定后读取流向值，记人检定记录表（记录表格式见附录B）。然后将转盘顺时针转动30°，使海流计尾向对准方位盘的30°，进行30°点的检定。 7.3.2.4每隔30°一个检定点，依次进行检定。流向检定要求顺时针（正转）、逆时针
3
