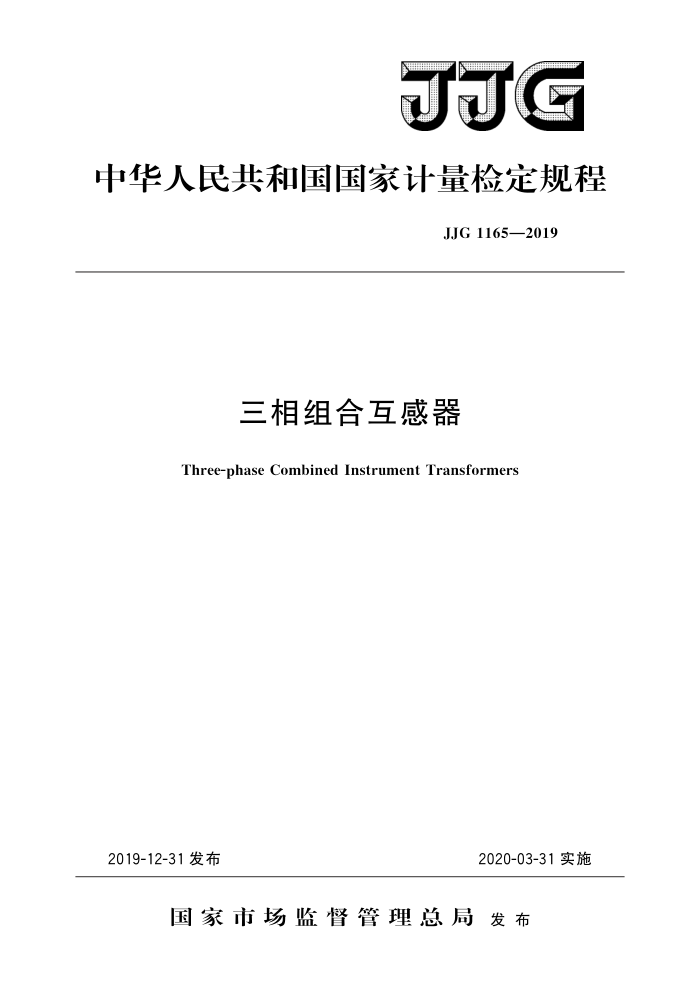

JJG
中华人民共和国国家计量检定规程
JJG1165—2019
三相组合互感器
Three-phase Combined Instrument Transformers
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJG1165—2019
三相组合互感器
检定规程
JJG 1165—2019
Verification Regulation of Three-phase Combined Instrument Transformers
归口单位：全国电磁计量技术委员会高压计量分技术委员会
主要起草单位：国家高电压计量站
国网四川省电力公司
参加起草单位：国网成都供电公司
云南电网有限责任公司电力科学研究院国网四川省电力公司计量中心武汉汉测电气有限公司
本规程委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJG1165—2019
本规程主要起草人：
雷 民（国家高电压计量站）岳长喜（国家高电压计量站）卢斌 (国网四川省电力公司)
参加起草人：
李红柳（国网成都供电公司）曹敏（云南电网有限责任公司电力科学研究院）江波（国网四川省电力公司计量中心）周桂国（武汉汉测电气有限公司） JJG1165—2019
目 录
引言 1 范围· 2 引用文件 3
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (1) (1) (3) (3) (3) (3) (4) (4) (5) (5) (6) (12) (12) (13) (17) (18)
术语和定义.· 3.1三相电压互感器.. 3.2 三相组合互感器. 3.3运行变差 4 计量性能要求 4.1准确度等级和最大允许误差 4.2 磁饱和裕度 4.3 运行变差 5通用技术要求. 5.1外观和标志·
绕组极性 5.3绝缘性能 6计量器具控制 6.1 检定条件 6.2 检定项目和检定方法 6.3 检定结果的处理…. 6.4检定周期. 附录A 检定原始记录格式附录B 检定证书内页格式（第2页）附录C检定证书/检定结果通知书检定结果页格式（第3页）
5.2
- JJG1165—2019
引言
本规程依据JJF1002 22010 ）《国家计量检定规程编写规则》制定。 本规程为首次发布。
II JJG1165—2019
三相组合互感器检定规程
1范围
本规程适用于最高电压40.5kV及以下电压等级，额定频率为50Hz的三相组合互感器的首次检定、后续检定和使用中检查。
2引用文件
本规程引用了下列文件： GB20840.1互感器第1部分：通用技术要求 GB20840.2互感器第2部分：电流互感器的补充技术要求 GB20840.3互感器第3部分：电磁式电压互感器的补充技术要求 GB20840.4互感器第4部分：组合互感器的补充技术要求凡是注日期的引用文件，仅注日期的版本适用于该规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和定义
GB20840.1、GB20840.2、GB20840.3和GB20840.4中确立的以及下列术语和定义适用于本规程。 3.1三相电压互感器three-phasevoltagetransformer
供三相电力系统使用并形成一体的电压互感器。
3.2三相组合互感器three-phasecombined instrumenttransformer
由三相电压互感器和三台（或两台）单相电流互感器组合并形成一体的供三相电力系统使用的互感器。 3.3运行变差runvariation
三相组合互感器受环境的影响使误差发生的变化。它可以由运行状态如剩磁、三相不平衡引起。
4计量性能要求
4.1准确度等级和最大允许误差 4.1.1电流互感器
电流互感器准确度等级：0.2S级、0.2级、0.5S级、0.5级、1级。 在表1的参考条件下，当三相电压互感器在80%～120%额定电压之间的电压值范
围内运行，且每相电流互感器均在规定的负荷范围内运行时，电流互感器的电流比误差不超过表2给定的限值范围，实际误差曲线不得超出最大允许误差连线所形成的折线范围。
1 JJG1165—2019 表1 参考条件
相对湿度 电源频率 二次负荷 电源波形畸变 外部电磁场 外绝缘
环境温度
系数
干扰强度
不大于正常工作接线所 清洁产生的电磁场
额定负荷～下限负荷
≤5%
25℃~55℃ ≤95% 50Hz±0.5Hz
注
当组合互感器技术条件规定的环境温度与一25℃～55℃范围不一致时，以技术条件规定的环境温度范围为准。
1
2 当铭牌上标明下限负荷的值时，按铭牌内容选择下限负荷；当铭牌没有标明下限负荷的值
时，下限负荷为额定负荷的1/4。
表2 电流互感器的最大允许误差
电流百分数（%）比值差（%）
准确度等级
5 ±0.35 ±15 ±0. 75 ±30 ±0.75 ±45 ±1. 5 ±90 ±3. 0 ±180
20 ±0. 2 ±10 ±0.35 ±15 ±0. 5 ±30 ±0.75 ±45 ±1. 5 ±90
100 ±0. 2 ±10 ±0. 2 ±10 ±0. 5 ±30 ±0. 5 ±30 ±1. 0 ±60
120 ±0. 2 ±10 ±0. 2 ±10 ±0. 5 ±30 ±0. 5 ±30 ±1. 0 ±60
1 ±0.75 ±30
0. 2S
相位差（'）比值差（%）相位差（'）比值差（%）相位差（"）比值差（%）相位差（'）比值差（%）相位差（'）
0. 2
±1. 5 ±90
0.5S
0. 5
1
4.1.2电压互感器
电压互感器准确度等级：0.2级、0.5级、1级。 在表1的参考条件下，当三相（或两相）电流互感器在5%或1%（S级）额定电
流至120%额定电流（或额定扩大一次电流）之间的范围内运行，且三相电压互感器在额定负荷至下限负荷范围内并在规定的电压下运行时，三相电压互感器的电压比误差不超过表3给定的限值范围，实际误差曲线不得超出最大允许误差连线所形成的折线范围。
2 JJG1165—2019
表3电压互感器的最大允许误差
电压百分数（%）
准确度等级
80~120
比值差（%）相位差（'）比值差（%）相位差（"）比值差（%）相位差（"）
±0. 2 ±10 ±0. 5 ±20 ±1. 0 ±40
0. 2
0. 5
1
4.2磁饱和裕度
当电流互感器铁芯磁通密度在相当于额定电流和额定负荷状态下的1.5倍时，误差应不大于额定电流及额定负荷下最大允许误差的1.5倍。 4.3运行变差
三相组合互感器在规定的运行状态下，每个影响因素单独作用引起的变差不超过表4 的规定。
表4影响因素单独作用下互感器的变差
影响因素变差限值
剩磁
三相电流不平衡
最大允许误差的1/4
最大允许误差的1/3
5通用技术要求
5.1外观和标志 5.1.1外观
三相组合互感器的外观应完好，应有可靠的接地连接螺栓和明显的接地标志，绝缘表面干燥无放电痕迹。 5.1.2端子标志
三相组合互感器接线端子应按图1～图2进行相应的标志，且清晰牢固。 A、B、C和N表示电压互感器的一次绕组接线端子；a、b、c和n表示电压互感器
的二次绕组接线端子。AP1、AP2、BP1、BP2、CP1和CP2表示电流互感器的一次绕组接线端子；aS1、aS2、bS1、bS2、cS1和cS2表示电流互感器的二次绕组接线端子。
3
