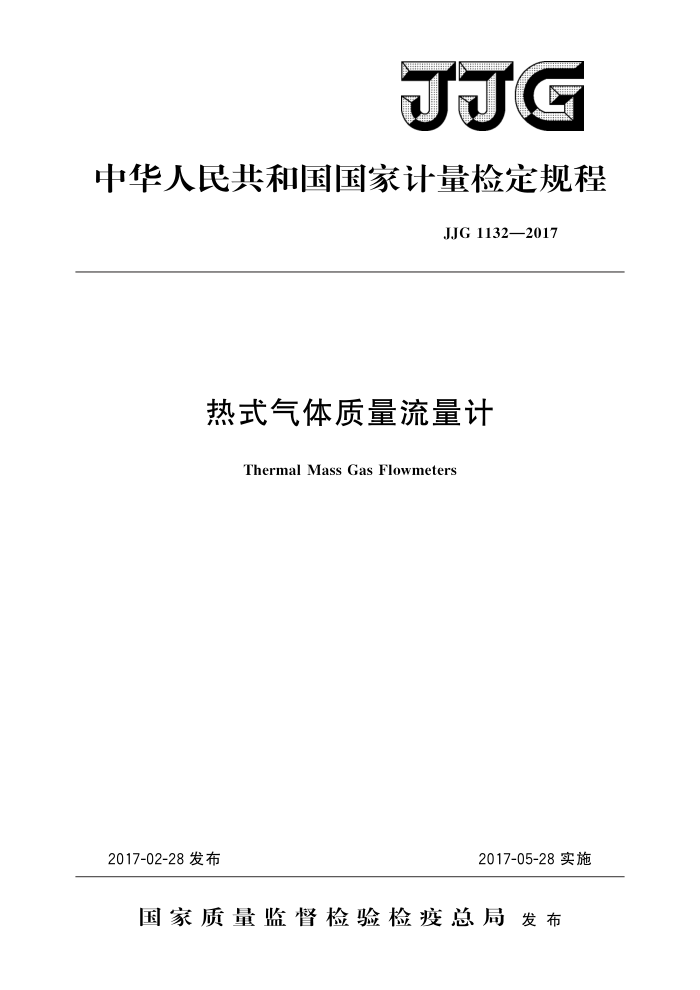

JJG
中华人民共和国国家计量检定规程
JJG 1132—2017
热式气体质量流量计
Thermal Mass Gas Flowmeters
2017-02-28发布
2017-05-28实施
国家质量监督检验检疫总局发布 JJG1132—2017
热式气体质量流量计
JJG1132—2017 代替JJG897—1995中量热式质量流量计部分
检定规程 Verification Regulation of Thermal Mass Gas Flowmeters
归口单位：全国流量容量计量技术委员会主要起草单位：中国计量科学研究院
北京市计量检测科学研究院
参加起草单位：中国测试技术研究院
北京七星华创电子股份有限公司
矽翔微机电系统（上海）有限公司
上海恩德斯豪斯自动化设备有限公司
华油集团重庆凯源石油天然气有限责任公司
本规程委托全国流量容量计量技术委员会负责解释 JJG 1132—2017
本规程主要起草人：
段慧明（中国计量科学研究院）杨有涛（北京市计量检测科学研究院）
参加起草人：
雷励（中国测试技术研究院）张丽琴（北京七星华创电子股份有限公司）黄立基「矽翔微机电系统（上海）有限公司王道开（上海恩德斯豪斯自动化设备有限公司）谭小平（华油集团重庆凯源石油天然气有限责任公司） JJG1132—2017
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (7) (7) (8) (11) (12)
范围· 2 引用文件 3 术语和计量单位 3.1术语.. 3.2计量单位 4概述 4. 1 用途和工作原理 4.2构造· 5计量性能要求 5.1 准确度等级 5.2引用误差…. 5.3重复性·
1
通用技术要求
6 6.1 随机文件 6.2 外观 6.3 密封性 7 计量器具控制 7.1检定条件.. 7.2检定项目和检定方法· 7.3 检定结果处理· 7.4检定周期· 附录A热式气体质量流量计的类型附录 B 水的饱和蒸汽压附录 C 检定证书/检定结果通知书内页信息与格式
- JJG1132—2017
引言
本规程是根据JJF1002一2010《国家计量检定规程编写规则》规定的要求，遵循科学性、可操作性的原则，依据JJF1004一2004《流量计量名词术语及定义》、 GB3836.1一2010《爆炸性环境第1部分：设备通用要求》、GB3836.2一2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》、GB3836.3一2010《爆炸性环境
第3部分：由增安型“e”保护的设备》、GB/T4208一2008《外壳防护等级（IP代码）》、GB50251一2015《输气管道工程设计规范》、GB/T20727一2006《封闭管道中流体流量的测量热式质量流量计》、GB/T13609一2012《天然气取样导则》、 GB/T13610一2014《天然气的组成分析气相色谱法》、GB/T17747.2一2011《天然气压缩因子的计算第2部分：用摩尔组成进行计算》、OIMLR137-1&.2：2012《气体流量计》（GasMeters）、ASMEMFC-21.1一2010《毛细管热式质量流量计》、ASME MFC-21.2一2010《热扩散式质量流量计》，结合我国热式气体质量流量计的技术水平及行业现状进行修订。
与JJG897一1995中的“量热式质量流量计”部分相比，除编辑性修改外主要技术变化如下：
一将“量热式质量流量计”改为“热式气体质量流量计”；一增加了“引言”；一增加了“引用文件、术语和计量单位”（见2、3）；
取消了“0.1级、0.25级和0.3级”的准确度等级（见5.1）；引入了“分界流量qt”概念，在同一准确度等级中按qt≤q≤qmx和qmin≤q 流量范围分别给出最大允许误差（见5.1）：
重复性由“不超过基本误差限的1/2”改为“不超过最大允许误差绝对值的
-
1/3”（见5.3）；
“流量计的安装要求”由附录移到正文（见7.1.5）；一将“流量计的检定周期根据使用情况确定，但用于贸易结算的一般不超过
1年，其他的检定周期一般不超过为2年”改为“流量计的检定周期一般不超过2年” （见7.4）；
增加了附录“热式气体质量流量计的类型”（见附录A）；一增加了附录“水的饱和蒸汽压”（见附录B）；
修改了“检定证书/检定结果通知书内页格式”（见附录C）。 本规程的历次版本发布情况：
JJG897一1995中的“量热式质量流量计”部分。
II JJG1132—2017
3.2.3温度单位
流量计显示温度单位是摄氏度，符号：℃。
4概述 4.1 用途和工作原理
流量计用于气体流量的测量。 流量计工作原理是利用流动的气体与热源之间热量交换原理：在流量计内设置热
源，根据气体流过热源时发生的热量变化，得到气体的质量流量。 4.2构造
流量计主要由表体、加热器及温度传感器组成。根据加热方法及测量方式的不同，将流量计分成毛细管/热分流流量计（CTMF流量计）、插入法流量计（ITMF流量计）和微电子流量计（MEMS流量计），详见附录A。
5计量性能要求
5.1准确度等级
流量计在规定的流量范围内，准确度等级及对应的最大允许误差应符合表1要求。
表1准确度等级和最大允许误差
0. 5 ±0.5% ±1.0% ±1.5% ±2.0% ±1.0% ±2.0% ±3.0% ±4.0%
1. 0
1. 5
2. 0
2. 5 ±2.5% ±5.0%
准确度等级
qqqmx qmin≤q 最大允许误差
注：分界流量qt对应的流量一般为0.2qmx（或者按照产品说明书）。 如果量程比大于等于
50：1，则9：对应的流量为0.1qmax
5.2引用误差
测量瞬时流量的流量计可采用引用误差，采用引用误差时应给出相对流量上限的最大允许误差，相对流量上限的最大允许误差见表2。
表2相对流量上限的最大允许误差
准确度等级最大引用误差 ±0.5%FS 5.3重复性
1. 0 ±1.0%FS
1. 5 ±1.5%FS
2. 0 ±2.0%FS
2. 5 ±2.5%FS
0. 5
流量计的重复性不得超过最大允许误差绝对值的1/3。
6通用技术要求 6.1随机文件
流量计应有使用说明书。 6.2外观 6.2.1流量计应有铭牌。铭牌一般应注明名称、型号/规格、制造单位、出厂编号、测 2 JJG1132—2017
量气体、最大工作压力、工作温度范围、流量范围、分界流量、准确度等级或引用误差、制造计量器具许可证标志和编号、制造日期、防爆标志（仅适用易燃易爆场合）。 6.2.2流量计表体应有永久性、明显的流向标识。 6.2.3 流量计不得有裂纹、锈蚀、霉斑和涂层剥落现象。 6.2.4 流量计显示的数字应醒目、整齐，表示功能的文字符号和标识应完整、清晰、 端正。 6.2.5流量计按键应手感适中，没有粘连现象 6.2.6流量计显示数字的防护材料应有良好的透明度。 6.3密封性
流量计表体应不泄漏。
7计量器具控制
本规程适用的计量器具控制包括首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1检定用气体流量标准装置（以下简称标准装置）
检定用标准装置有卓膜式气体流量标准装置（主要由卓膜管和配套仪表组成）、标
准表法气体流量标准装置、钟罩式气体流量标准装置和活塞式气体流量标准装置。标准装置应有有效的检定证书或校准证书。标准装置的扩展不确定度（k=2）应不大于流量计最大允许误差绝对值的1/3。 7.1.2配套仪表
配套仪表如表3所示。
表3配套仪表
序号 1 2 3 4 5 6
仪表名称温度仪表压力仪表大气压力仪表
用途
技术要求 ±0.2℃ 0.1级 ±0.7 hPa ±10% ±10 ms
测量标准器处、流量计处气体温度测量标准器处、流量计处气体压力
测量大气压力测量气体相对湿度测量检定时间
湿度计计时器
计数器（适用于检定脉冲输出流量计) 数字电流表（适用于检定电流输出流量计)
±1
累计流量计输出脉冲
±1 μA
测量流量计输出电流
7
配套仪表应有有效的检定证书或校准证书。 7.1.3检定气体
检定气体应无游离水或油等杂质存在，且组分或性状与实际测量介质相近。 准确度等级不低于1.0级的流量计，在每个流量点的每一次检定过程中，气体的温
3
