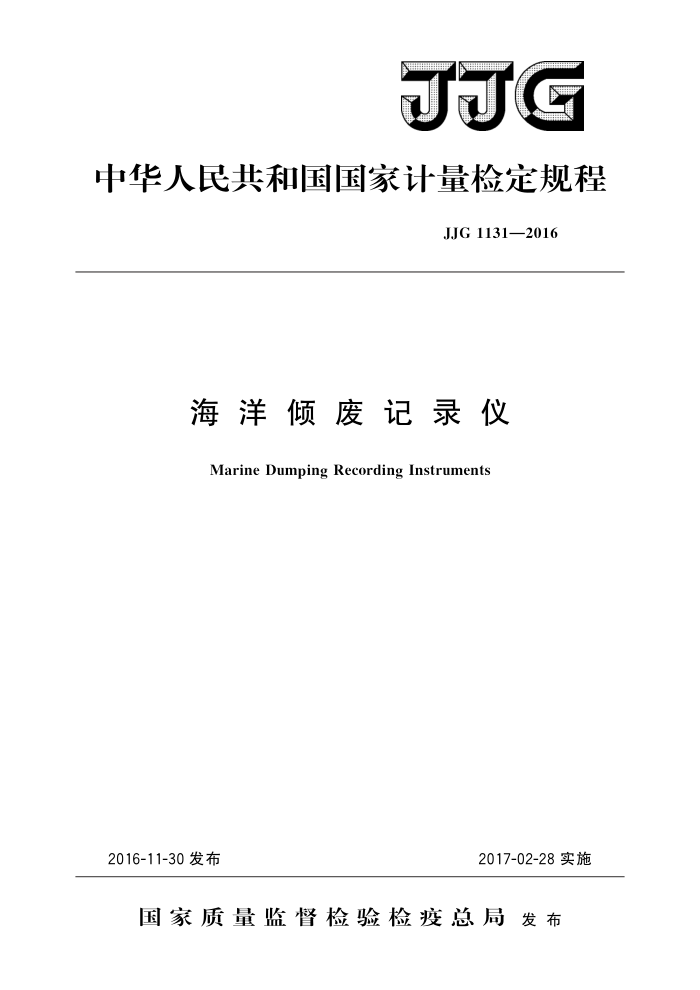

JJG
中华人民共和国国家计量检定规程
JJG1131—2016
海洋倾废记录仪
Marine Dumping Recording Instruments
2016-11-30发布
2017-02-28实施
国家质量监督检验检疫总局发布 JJG 1131—2016
海洋倾废记录仪检定规程
JJG 1131—2016
Verification Regulation for
Marine Dumping Recording Instruments
归口单位：全国海洋专用计量器具计量技术委员会起草单位：国家海洋局南海标准计量中心
国家海洋局南海环境监测中心
本规程委托全国海洋专用计量器具计量技术委员会负责解释 JJG 1131—2016
本规程主要起草人：
张岳洪（国家海洋局南海标准计量中心）参加起草人：
曲念东（国家海洋局南海标准计量中心）
田秀蕾（国家海洋局南海环境监测中心）
沈思佳（国家海洋局南海标准计量中心）上官茂森 （国家海洋局南海环境监测中心） JJG1131—2016
目 录
引言
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (5) (6) (8) (10) (12) (13)
范围· 2 引用文件. 3 概述· 4 计量性能要求· 5通用技术要求 5.1外观..· 5.2定位性能.· 6计量器具控制· 6.1检定条件.. 6.1.1 标准器具： 6.1.2 标准设施与配套设备 6.1.3环境条件 6.2 检定项目 6.3 检定方法 6.3.1 外观及定位功能检查· 6.3.2 压力检定 6.3.3 定位误差检定 6.4 检定结果的处理…. 6.5检定周期附录A 倾废仪检定记录格式附录 B 检定证书内页格式附录C 检定结果通知书内页格式附录 D WGS-84大地坐标系的有关说明附录E CGCS2000大地坐标系的有关说明
1
.. JJG1131—2016
引言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》 和JJF1059.1《测量不确定度评定与表示》共同构成本规程制定的基础性系列规范
本规程为首次发布。
Ⅱ JJG1131—2016
海洋倾废记录仪检定规程
1范围
本规程适用于海洋倾废记录仪（以下简称“倾废仪”）的首次检定、后续检定和使用中检查，只针对倾废仪与运行航迹相关的定位测量、与吃水深度相关的压力测量。
2 引用文件
本规程引用下列文件： JJF1118一2004全球定位系统（GPS）接收机（测地型和导航型）校准规范 GB/T18314一2009全球定位系统（GPS）测量规范凡是注日期的引用文件，仅注日期的版本适用本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。
3概述
倾废仪是一种实时采集、传输和存储倾倒船舶运行航迹、吃水深度、倾倒时刻、视频信号、泥门开启状态等多种数据，对倾倒活动进行实时动态可视化监控的设备。
倾废仪定位测量和压力测量部分由压力传感器、GPS接收机（或北斗接收机）、数据采集主机和压力值与定位值显示部分组成。其工作原理如图1所示。倾废船舶吃水深度经压力传感器测量，输出与深度相对应的压力信号，由数据采集主机处理后，输出压力传感器安装位置到船舶吃水线的压力值：倾废船舶运行航迹经GPS接收机（或北斗接收机）定位天线获取GPS（或北斗）信号，由数据采集主机处理后，输出船舶定位值。
压力值
压力传感器
倾废船舶吃水深度
数据采集主机
倾废船舶运行航迹
GPS接收机（或北斗接收机）
定位值
图1倾废仪工作原理框图
本规程的GPS测量数据使用WGS-84坐标，北斗测量数据使用CGCS2000坐标。
4计量性能要求
倾废仪的计量性能应满足表1的要求。
1 JJG1131—2016
表1倾废仪的计量性能
级别
项目
1级
2级
压力测量范围压力最大允许误差压力最大回程误差
(0~100）kPa或（0～200）kPa
±0.25%FS ≤0.20%FS
±0.5%FS ≤0.4%FS
≤10.0m
定位误差
5通用技术要求 5.1外观 5.1.1仪器无明显裂纹、形变，定位天线外形完好，标识完整清晰。 5.1.2仪器各部件牢固可靠，接插件无松动。 5.1.3仪器信号灯、开关、按钮等部件的功能正常，无影响其计量性能的缺陷， 5.2定位性能
锁定卫星时间小于15min。
6计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
6.1检定条件 6.1.1标准器具
压力标准器：选用的压力标准器的测量范围应大于或等于倾废仪的测量范围。
选用的压力标准器的最大允许误差绝对值应不大于倾废仪压力最大允许误差绝对值的三分之一；
定位标准设施/器：定位检定场或定位误差不大于50cm的定位测量仪器。
6.1.2标准设施与配套设备 6.1.2.1定位检定场：
检定场选择在地质结构坚固稳定，可长期保存，便于使用的地方；周围无强电磁信号干扰，点位环视高度角15°以上应无障碍物；检定场含6个坐标点，坐标点应埋设成强制归心的观测墩（观测墩埋设要求见
GB/T18314一2009《全球定位系统（GPS）测量规范》8.1标石）；
坐标点的坐标值小数点后保留3位，单位："。
6.1.2.2具有压力控制微调功能的造压装置，造压范围（0～500）kPa。 6.1.3环境条件 6.1.3.1压力检定环境条件
温度：（20±5）℃，湿度：（45～75）%RH。 6.1.3.2定位检定环境条件
天气晴朗、云层厚度小。
2 JJG1131—2016
6.2检定项目
检定项目见表2。
表2检定项目一览表
序号 1 2 3 N
检定项目
首次检定
后续检定
使用中检查
外观检查及定位功能检查
+ + + +
+ + + +
+ +
压力示值误差压力回程误差定位误差
+
注：“十”表示应检项目，“一”表示可不检项目。
6.3检定方法 6.3.1外观及定位功能检查 6.3.1.1 对照5.1的要求，通过目力观察检查外观，接通电源以观察各部件的连接状况。 6.3.1.2 对照5.2项要求，通过观察倾废仪的显示，进行定位功能检查。 6.3.1.3 经检查不符合技术要求的倾废仪，不进行后续项目的检定，检定结论为“不合格”。 6.3.2压力检定 6.3.2.1 把压力测量仪、造压装置、倾废仪的压力传感器如图2所示连接后，在 6.1.3.1条件下放置1h，使标准器和被检仪器温度平衡后，才能进行检定。 6.3.2.2压力示值误差的检定按图2所示的方式连接。
压力测量仪
倾废仪压力传感器
造压装置
图2压力示值误差检定连接示意图
6.3.2.3 选用洁净、干燥的空气作为传压介质。 6.3.2.4 在压力的测量范围内选取6个检定点，建议检定点为5kPa、10kPa、 50kPa、100kPa、150kPa、200kPa。 6.3.2.5检定从5kPa开始，按6.3.2.4选取的检定点逐点平稳地进行两个压力循环的示值检定，在各检定点上，待压力稳定后分别读取标准器和被检倾废仪压力示值。 6.3.2.6标准器读数小数点后保留2位（单位：kPa），倾废仪压力读数小数点后保留 1位（单位：kPa）。 6.3.2.7在检定过程中，造压装置应平稳地升压或降压，避免有冲击和过压现象。 6.3.2.8 按式（1）分别计算各检定点正行程压力示值误差。
(1)
Ap=pu-pis (i=l,2,...,6;j=1,2)
