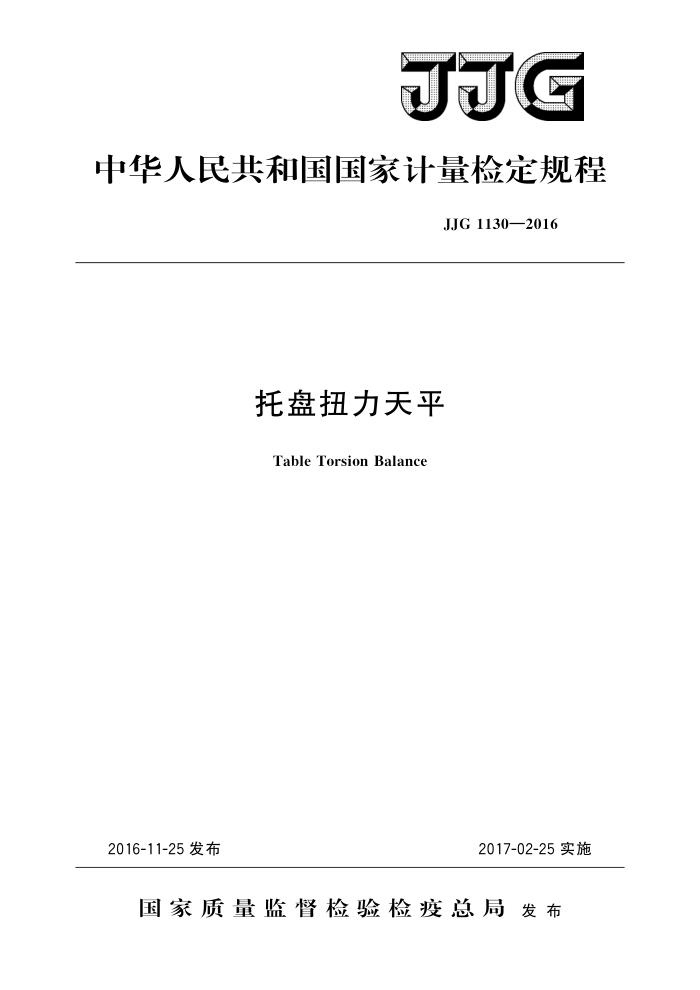

JJG
中华人民共和国国家计量检定规程
JJG1130—2016
托盘扭力天平
Table Torsion Balance
2016-11-25发布
2017-02-25实施
国家质量监督检验检疫总局发布 JJG 1130—2016
托盘扭力天平检定规程
JJG 1130—2016
Verification Regulation
forTableTorsionBalance
归口单位：全国质量密度计量技术委员会主要起草单位：上海市计量测试技术研究院
中国计量科学研究院
参加起草单位：浙江省计量科学研究院
陕西省计量科学研究院江苏省计量科学研究院
本规程委托全国质量密度计量技术委员会负责解释 JJG 1130—2016
本规程主要起草人：
苏祎 （上海市计量测试技术研究院) 姚弘 （中国计量科学研究院）
参加起草人：
葛锐 (浙江省计量科学研究院) 程丽苑 （上海市计量测试技术研究院）王喜阳（陕西省计量科学研究院）刘炜（江苏省计量科学研究院） JJG1130—2016
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (4) (7) (7) (8) (9) (10)
范围· 2 引用文件 3 概述 4术语和计量单位 4.1术语.. 4.2计量单位· 5计量性能要求· 5.1检定分度值e的形式 5.2 检定分度值e的规定 5.3 准确度等级 5.4基本参数 5.51 最大允许误差（MPE） 5.6 重复性 6通用技术要求 6.1外观要求· 6.2结构的一般要求 7 计量器具控制. 7.1检定条件. 7.2检定项目. 7. 3 检定方法.. 7. 4 检定结果的处理· 7.5检定周期· 附录A 托盘扭力天平检定记录格式附录 B 检定证书内页格式附录 C 检定结果通知书内页格式
1
..
- JJG1130—2016
引言
本规程在计量性能要求、主要技术指标等方面部分采用了国际法制计量组织（OIML）国际建议R76-1：2006《非自动衡器 第1部分》（Non-automaticweighting instrumentspart1）中的相关内容。本规程的起草格式执行JJF1002一2010《国家计量检定规程编写规则》。
本规程为首次发布。
I JJG1130—2016
托盘扭力天平检定规程
1范围
本规程适用于托盘扭力天平（以下简称“天平”）的首次检定、后续检定及使用中
检查。 2引用文件
JJG99—2006磁码 JJF1229一2009质量密度计量名词术语及定义 GB/T30437—2013托盘扭力天平国际法制计量组织（OIML）国际建议R76-1：2006《非自动衡器 第1部分》
(Non-automatic weighting instrumentsPART1)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。 3概述
托盘扭力天平是由钢带弹性支承，根据复梁式双盘等臂杠杆平衡原理制成的零读法天平（参见图1）。衡量时，架盘的一侧秤盘上放置被称物，另一秤盘上加放码，转动刻度盘，使指针对准分度标牌中线，此时础码质量与刻度盘读数值之和，即为所称量物品的质量。
图1托盘扭力天平结构示意图
托盘扭力天平作为一种室内小型衡量仪器，以其操作简便、携带方便、价格便宜而广泛应用在医疗卫生、食品加工和环境监测等领域。
4术语和计量单位 4.1术语 4.1.1最大秤量maximumcapacity
天平的最大称量能力。 4.1.2标尺间距scalespacing
标尺上任意相邻两个标尺标记之间的距离。
1 JJG1130—2016
4.1.3实际分度值（d） actual scale interval
以质量单位表示的相邻两个标尺标记所对应的值之差。 4.1.4检定分度值（e） verification scaleinterval
用于划分天平等级与进行计量检定的，以质量单位表示的值。 4.1.5检定分度数（n） number of verification scale intervals
最大秤量与检定分度值之比为天平的检定分度数，用n表示，n=Max/e。 4.2计量单位
采用的计量单位有：克（g）、毫克（mg）。 5计量性能要求 5.1检定分度值e的形式
检定分度值e可取下列形式： 1×10或2×10*或5×10k 其中k为正整数、负整数或零。
5.2检定分度值e的规定
检定分度值e由下式规定：
e=d
5.3准确度等级
①级
5.4基本参数
托盘扭力天平的基本参数参见表1。
表1天平的基本参数
检定分度数
最大秤量 (Max) 100 g
检定分度值
刻度盘最大
刻度盘最小
Max e 10000
读数 1 g
读数 10 mg
(e) 10 mg
77 3
5.5最大允许误差（MPE）
首次检定时，托盘扭力天平的各检定项目的最大允许误差见表2。后续检定和使用中检查时，托盘扭力天平偏载的最大允许误差可将表2中的偏载的最大允许误差扩大一倍。
表2最大允许误差
分度值误差 ±1.0e 注：天平分度值误差以最大分度值计。最大分度值不应大于其标尺分度值。
横梁不等臂性误差
偏载误差 ±1.0e
刻度盘标尺误差
±2.0e
±1.0e
5.6 重复性
托盘扭力天平检定时，同一载荷多次称量结果之间的差值应不大于1.0e。
2 JJG1130—2016
6通用技术要求 6.1外观要求 6.1.1天平的必备标记 6.1. 1.1 制造厂名称或商标； 6.1.1.2产品名称； 6.1.1.3 型号规格； 6.1.1.4 准确度等级： 6.1.1.5 最大秤量：表示为Max； 6.1.1.6 实际分度值为d或检定分度值为e； 6.1.1.7 出厂编号； 6.1.1.8 出厂日期（或以一定形式给出）； 6.1.1.9 制造计量器具许可证标志和编号。 6.1.2对标记的要求 6.1.2.1 具有说明性标记的标牌须牢固可靠，不易涂擦、修改或拆卸； 6.1.2.2 字迹清晰、大小适中，尺寸规范； 6.1.2.37 标牌应安装在天平明显易读位置。 6.2结构的一般要求 6.2.1适用性 6.2.1.1天平的设计与制造应保证在整个检定周期内，正常使用时保持其计量性能； 6.2.1.2应能将载荷方便、安全地放置在天平的秤盘上。 6.2.2可靠性 6.2.2.1天平的部件应不易被操作者拆卸； 6.2.2.2天平外壳应严密，不得有明显的缝隙。上盖启闭应轻便灵活，底脚螺丝应保证天平放置平稳，螺丝配合应松紧适度，便于调节； 6.2.2.3天平的制动机构应保证开启和关闭天平时，指针和衡量不产生震颤、扭动、 擦碰等现象。 6.2.3一般要求 6.2.3.1天平的外形光洁整齐，没有毛刺、裂纹、锈蚀和明显的砂眼。 6.2.3.2天平表面的镀层或涂层应均匀，不应有露底、脱皮、毛刺、裂纹、起层、起泡和显见的阴暗流痕等现象。 6.2.3.3天平刻度盘不应阻轧和松动、刻度盘不能倾斜，数字和分度线清晰均匀，并标明质量单位“g”。 6.2.3.4刻度盘上的分度线应清晰，分度线宽度不大于分度间距的1/5。指针针尖宽度不大于分度线宽度，指针与刻度盘分度线平行。天平摆动时，指针应能覆盖最短分度线全长的1/3～3/4。针尖应与分度线色泽有明显的区别。指针与刻度盘之间应保留一定的间隙，确保称量过程中指针与刻度盘不擦碰。 6.2.3.5配套码应满足JJG99一2006《码》中M，等级码的要求，磁码盒上应标注：名称、准确度等级、生产厂家、码器号、质量范围、码个数及材料。
3
