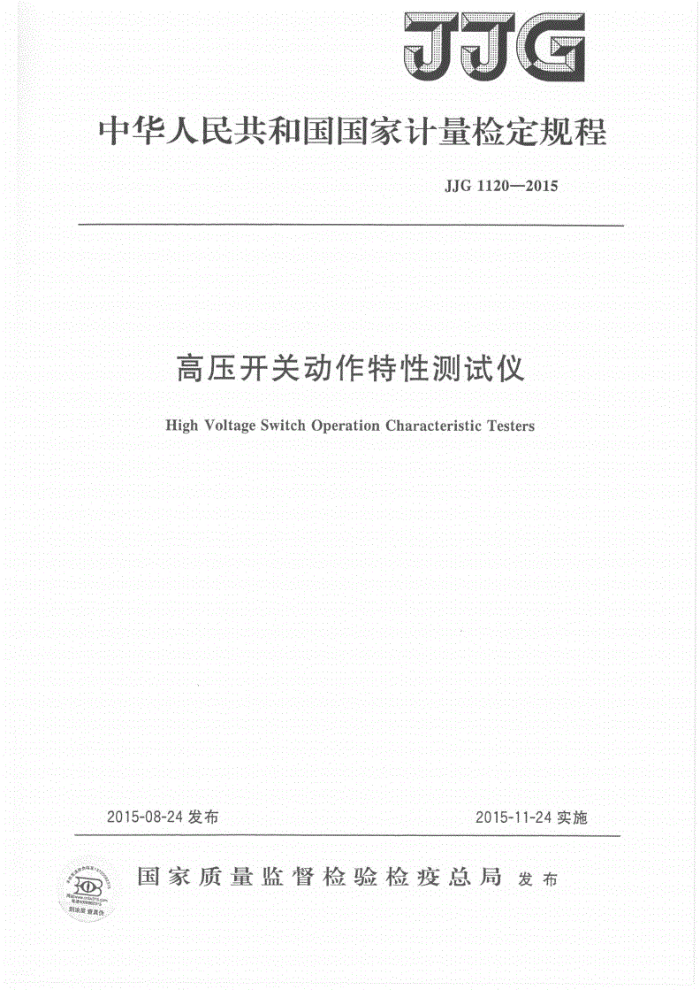

JJG
中华人民共和国国家计量检定规程
JJG1120--2015
高压开关动作特性测试仪
High Voltage Switch Operation Characteristic Testers
2015-11-24.实施
2015-08-24发布
国家质量监督检验检疫总局发布
室童真保 JJG1120-2015
高压开关动作特性测试仪检定规程
Verification Regulation of High Voltage Switch Operation Characteristic Testers
JJG 1120--2015
归，口，单，位：全国电磁计量技术委员会高压计量分技术委员会主要起草单位：国家高电压计量站
国网浙江省电力公司电力科学研究院中国测试技术研究院
参加起草单位：国网湖北省电力公司电力科学研究院
国网湖南省电力公司中国计量科学研究院江苏省计量科学研究院
本规程委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJG11202015
本规程主要起草人：
雷民(国家高电压计量站) 詹洪炎（国网浙江省电力公司电力科学研究院）侯小京 (中国测试技术研究院)
参加起草人
卢：军（国网湖北省电力公司电力科学研究院）李喜贵 (国网湖南省电力公司) 王：昊 （中国计量科学研究院) 潘宝祥（江苏省计量科学研究院） JJG 1120-2015
目 录
引言 1. 范围… 2: 引用文件 3术语和计量单位 3.1合闸时间． 3.2分闻时间.. 3.3．合闻同期性. 3.4分闸同期性. 3.5弹跳时间 3.6分（合）闸平均速度 4概述 5计量性能要求 5.1基本误差 5:2准确度等级和充许误差 5.3时间分辨力… 6通用技术要求： 6.1外观及通电检查·… 6.2绝缘电阻 6.3介电强度.... 7计量器具控制 7.1检定条件 7.2计量用标准器及辅助设备 7.3 检定项目和检定方法 7.4．检定结果的处理.． 7.5检定周期. 附录A检定原始记录格式附录B：检定证书/检定结果通知书内页格式（第2页）附录 C 检定证书/检定结果通知书检定结果页式样（第3页）
(I) (1) (1) (1) (1) (1) (1)
..
.
(1) (1) (1) (1) :(2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) :(4) (6) :(6) (7) (9) (10)
.
.
i
1 :
.
..
..
. JJG-11202015
引言
本规程依据JJF.1002-—2010《国家计量检定规程编写规则》、JF1001-2011《通用计量术语及定义和JJF1059:12012《测量不确定度评定与表示》编写而成。
本规程为首次发布 JJG1120-2015
高压开关动作特性测试仪检定规程
1范围
本规程适用于高压开关动作（机械）特性测试仪（以下简称测试仪）的首次检定后续检定和使用中的检查。 2引用文件
本规程引用了下列文件： GB/T2900.20—1994电工术语：高压开关设备 GB3309--1989高压开关设备常温下的机械试验 DL/T846.32004高电压测试设备通用技术条件第3部分：高压开关综合测
试仪
凡是注日期的引用文件，仅注日期的版本适用于本规程，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程： 3术语和计量单位 3.1合闸时间closingtime
从开关合闸操作起始瞬间（即接到合闻指令瞬间）：到所有触头接触瞬间的时间间隔。单位为 ms。 3.2分闸时间openingtime
从开关分闸操作起始瞬间（即接到分闸指令瞬间）到所有触头分离瞬间的时间间隔。单位为 ms。 3.3合闻同期性closing-simultaneity
开关合阐操作时各相间触头接触瞬间的最大时间差异。单位为ms 3.4分闸同期性opening-simultaneity
开关分闸操作时各相间触头分离瞬间的最大时间差异。单位为ms， 3.5.弹跳时间springingtime
开关动触头与静触头在分（合）闸操作中，从第一次分开（合上）开始到最后稳定地分开（合上）为正的时间间隔。单位为 ms。 3.6 分（合）闸平均速度open（close）average speed
开关分（合）闸操作中，动触头在整个运动中的行程与时间的比值。单位为㎡/s 概述测试仪由直流电源、主控制器、计算单元和时间及速度采样通道等组成，是一种对高压开关分、合闸动作时间和动作速度等机械特性进行测试的仪器。
4.
测试仪将开关动、静触头闭合与断开状态的改变转化为动、静触头两端电平信号通过对电平信号计时，测出开关分（合）时间、弹跳次数和弹跳时间等参量。对多断口
1 JJG1120-2015
的多路信号计时，既能测出开关分。（合）时间又能计算出动作时间的同期性，开关的速度等参量的测量通过安装速度传感器来实现。
测试仪的工作原理见图1。
分 0
分
分合控制
分闸控制
合
时间通道
冶○ 货○
电源调整 DA
电流传感器 合闸控制
直减 电压
电源控制 CPr （主控制器）
您器
源
CA/D A/D 光电际商
速度通进
同步触发
即试仪工作原理
5计量性能要求 5.1基本误差
测试仪时间和速度基的基本误差用绝对误差表示，如 1).
(1)
生(%Th
-
式中 A a 6-与测试仪测量量程有关的误差系数; T_-测试仪的测量读数值，ms; TM一测试仪的测量量程，ms。 注：α、6 的数值由星产广家给出其中6值应小于a值药1/5。若生产广家未给出6值，则认
测试仪的测量基本误差， ms 与测试仪测量值有关的误差系数;
为b值为零。 5.2准确度等级和许误差 5.2.1时间误差
被检测试仪分、合闸及弹跳时间的准确度等级和允许误差关系应满足表1的要求。
表1时间测量准确度等级与允许误差的关系
5.0 .5:0 <1.0
2: 0 2.0 0.4
1.0 1:0 0.2
准确度等级误差系数a 误差系数:b 最大充许误差±(0.5%T+6%T）±(1.0%T+6%T±)±(2.0%T+6%Tm)在(5.0%T+6%Tm) 2
0.5. 0. 5: <0.1 JJG
