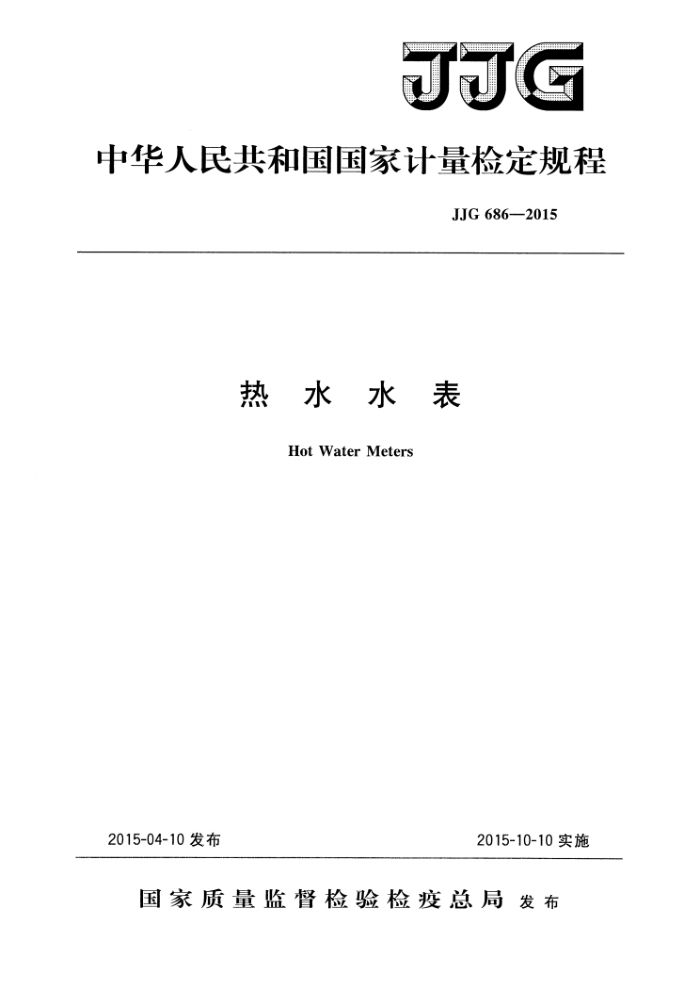

JJG
中华人民共和国国家计量检定规程
JJG686—2015
热水水表
Hot Water Meters
2015-04-10发布
2015-10-10实施
国家质量监督检验检疫总局发布 JJG686—2015
热水水表检定规程 Werification Regulation.
JIG 686-2015
代替JJG686--2006正文部分
of Hot Water Meters
归口单位：全国流量容量计量技术委员会主要起草单位：新江省计量科学研究院
河南省计量科学研究院
参加起草单位：宁波东海仪表水道有限公司
江西三川水表股份有限公司山东三龙仪表有限公司内蒙古自治区计量科学研究院浙江迪元仪表有限公司
本规程委托全国流量容量计量技术委员会负责解程 JJG686—2015
本规程主要起草人：
詹志杰 (浙江省计量科学研究院) 崔耀华 (河南省计量科学研究院) 陆佳颖 (浙江省计量科学研究院)
参加起草人：
林志良（宁波东海仪表水道有限公司）宋财华(江西三川水表股份有限公司) 董光银 (山东三龙仪表有限公司) 杨焕诚（内蒙古自治区计量科学研究院）孙向东（浙江迪元仪表有限公司） JJG686—2015
目 录
引言 1.范围 2 引用文件 3术语和计量单位 3.1术语 3.2计量单位 4概述.…· 4.1原理和结构组成... 4.2分类 5计量性能要求· 5.1Q1、Q2、Q3、Q4的值 5.2准确度等级和最大允许误差： 6通用技术要求· 6.1 材料和结构…· 6.2 调整和修正…· 6.3 安装条件 6. 4 额定工作条件 6.5 标记和铭牌 6.6 指示装置…· 6.7 防护装置 6.8 密封性 6.9带电子装置热水表.· 6.10 辅助装置 7计量器具控制 7.1检定条件 7.2检定项目… 7.3 检定方法·· 7.4检定结果的处理.... 7.5检定周期附录A检定记录参考格式（质量法）附录B检定证书和检定结果通知书内页格式
(I) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (4) (4) (4) (5) (5) (6) (6) (7) (7) (7) (8) (8) (8) (8) (9) (10) (13) (13) (14) (15)
.
I JJG686—2015
引言
本规程是以GB/T778.1～3一一2007《封闭满管道中水流量的测量饮用冷水水表
和热水水表》、国际法制计量组织（OIML）的国际建议OIMLR49-1：2013（E）《测量可饮用冷水和热水的水表一第1部分：计量和技术要求》、OIMLR49-2：2013（E） 《测量可饮用冷水和热水的水表一第2部分：试验方法》为编制依据，结合了我国热水表制造和使用行业现状，对JJG686一2006正文部分进行修订的。主要的技术指标与国家标准等效。根据管理工作需要，将原JJG686一2006《热水表》拆分为检定规程和型式评价大纲两个技术规范。
本规程与JJG686一2006正文相比，除编辑性修改外，主要技术变化如下：
在规程适用范围重新进行了规定：除机械式热水表外，增加了基于电磁或电子
原理工作的热水表；热水表最高工作温度由180℃改为130℃，并用温度等级表示；
一热水表的流量特性由Q1、Q2、Q3、Q4确定，替代原特性流量符号；一热水表按Q：（以m"/h为单位）和Q3/Q1、Q2/Q1的比值标志，并规定了系
列数，替代原水表代号和计量等级A、B、C、D的表达方式；
一检定项目中原“外观检查”改为“外观与功能检查”；一检定周期由原“一般不超过2年”的规定改为与国家计量行政部门对强制检定
计量器具的管理方式相同；
本规程的历次版本发布情况为： —JJG686—1990热水表； —JJG686—2006热水表。
I JJG686-2015
热水水表检定规程
1范围
本趣程适用于标称口径不大于300加m的热水水麦（以下简称热水表）的首次检定、后续检定和使用中检查。
本规程所指热水表为测量流经过闭满管道热水。温度等级为T70～1130的水表，包活机械式热水表、配备了电子装置的机旗式热水表、基于电磁或电子原理工作的热水表。 2 用支件
本规程孕用下列文件： JG162--2009冷水水表 IJG164-2000演体流最标准装置 GB/T778.1-2007闭微管道中水济量的测量 饮用冷水水表和热水水麦 第
1部分：规范
GB/T778.22007 封划满管道中水流量的测量 饮用冷水水表和热水水表 家 2部分：安装要
GB/T778.3--2007闭满管道中水流量的测量 饮用冷水水表和热水水表 蒙 3部分：试验方法和试验设备
OIMLR49-1: 2013 (E) 测量可饮用冷水和热水的水表一第1部分：计量和技术要x 《Water meters intended fcr the mmetering of cold potable water and hot water- Part I : Metrological ard technical reguirements)
OIMLR49-2：2013（E）测量可饮用冷水和热水的水麦-第2部分：试验方法 (Water meters intended for the metering of cold potable water and hot water-Part 2 Test methods)
凡是注日期的引用文件。仅注日期的版本适用于本规程，凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位 3. 1 术语
除了引用JJG162所规定的术语外，本规程还引用下列术谱。 3.1.1流量时间法flowrate-timemethod
在检定过程中流经水表的水量通过流量和时间的测量结果来确定，可以通过在规定的时间内进行一次或多次流量的重复测量来实现。但要避免在试验开始和结束时的非恒定流量区进行瞬时流量测量。
1 JJG686--2015
3.1.2水表温度等级metertemperatureclass
水表中根据所适用的水温最高值和最低值所制定的等级。以字母T和水温特性值
的数字表示。
注：如T90代表最低工作温度为0.1℃、最高为90℃的热水水表工作范圖，T30/130代表最低
工作温度为30℃、最高为130℃的热水水表工作范围。
3.1.3辅助装置ancillarydevice
用于执行某一特定功能，直接参与产生、传输或显示测量结果的装置。主要有以下几种：
a）调零装置； b）价格指示装置； c）重复指示装置； d）打印装置； e）存储装置； f）税控装置； g）预调装置； h）自助装置； i）流动传感器运动检测器（可从指示装置中清晰着出）； i）远传读数装置（永久或临时）； k）温度测量显示装置（电子式）。
3.1.4计量元件可更换式水表meterwithexchangeablemetrologicalunit
包含了经过相同型式批准的连接接口和可更换测量元件的常用流量Qa≥16m°/h 的水表。 3.2计量单位
（1）体积：立方米，符号m。 （2）流量：立方米每小时或升每小时，符号m"/h或L/h。 （3）温度：摄氏度，℃。
4概述 4.1 原理和结构组成
典型的热水表工作原理是采用叶轮式或螺翼式机械传感器，测量水流速，将流速信号转换成转速信号输入计算器，积算出流过的热水体积并在指示装置上显示。热水表的测量原理一般采用机械原理，也可采用电子或电磁原理。采用电子或电磁原理测量时，可能采用转换器对信号进行转换。热水表可以安装辅助装置以检测、显示和传输水温等信号。
热水表应至少包括测量传感器、计算器（可包括调节或修正装置）、指示装置三个部分，各部分可组为一体，也可以安装在不同位置。
热水表可以配备用于完成特定功能的辅助设备，如远传装置等。 采用电子或电磁原理测量的热水表（如电磁水表、超声水表等）的具体工作原理和
2 JJG6862015
结构组成可以参考相同工作原理的流量计检定规程。 4.2分类 4.2.1按热水表的工作原理和组成结构，热水表一般可分机械式热水表和带电子装置热水表。 4.2.2带电子装置热水表是装备了电子装置以实现预定功能的热水表。带电子装置水表包括配备了电子装置的机械式水表、基于电磁或电子测量原理工作的热水表。电子装置包括流量信号转换和处理单元，并可附加存贮装置、预调装置等。
注：带电子装置水表所用的机械式水表一般称为基表。 4.2.3热水表按温度等级分类及对应的工作水温范围见表1。
表1热水表的温度等级
最低允许工作水温
最高允许工作水温
等级
备注
℃ 0.1 0. 1 0. 1 30 30 30
℃ 70 90 130 70 90 130
T70 T90 T130 T30/70 T30/90 T30/130
5 计量性能要求 5.1 Q1、Q2、Q3、Q4的值 5.1.1热水表的流量特性由Q1、Q2、Q3、Q4确定。 5.1.2 热水表应按Q：（以m3/h为单位）和Q：/Q，的比值标志。 5.1.3 常用流量Q3值从下列值中选用：
1. 6 16 160 1 600
2. 5 25 250 2 500
1 10 100 1 000
4 40 400 4 000
6.3 63 630 6300
以上值的单位为m"/h，并可以按系列向更高或更低值方向扩展。 5.1.4量程比Q3/Q1的比值从以下值中选择：
50 160 500
100 315 1000
40 125 400
63 200 630
80 250 800
以上值可以按系列向更高值方向扩展。
3
