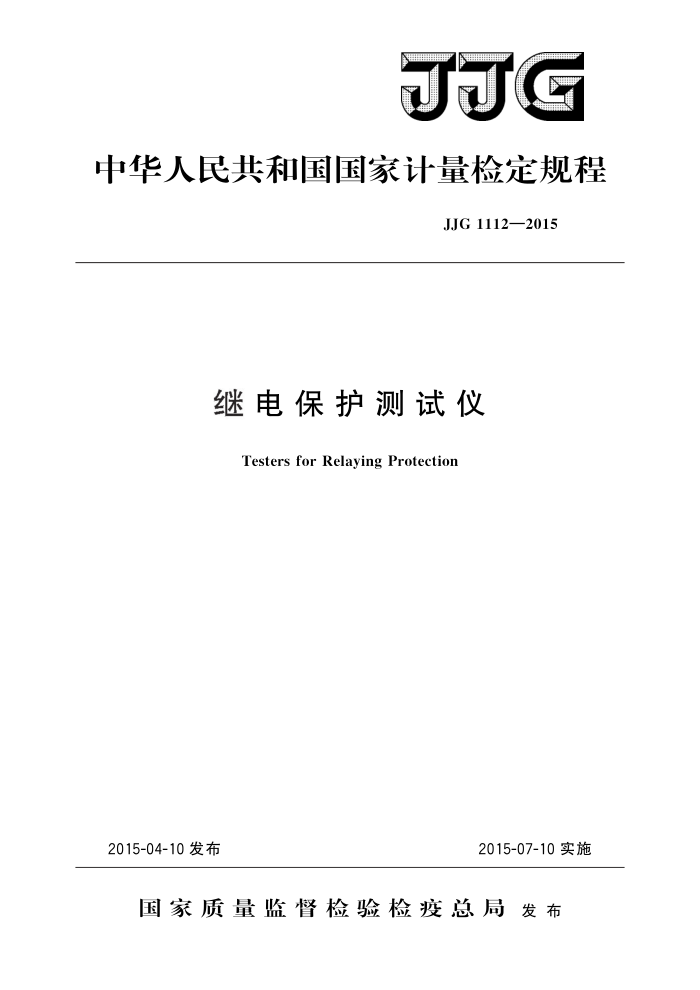

JJG
中华人民共和国国家计量检定规程
JJG1112—2015
继电保护测试仪
Testers for Relaying Protection
2015-04-10发布
2015-07-10实施
国家质量监督检验检疫总局发布 JJG1112—2015
继电保护测试仪
检定规程 Verification Regulation of Testers for Relaying Protection
JJG 1112—2015
归口单位：全国电磁计量技术委员会高压计量分技术委员会
主要起草单位：山东省计量科学研究院
国网四川省电力公司国家高电压计量站
参加起草单位：上海市电力公司电力科学研究院
本规程委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJG 1112—2015
本规程主要起草人：
杨 梅（山东省计量科学研究院）丁丹一（国网四川省电力公司）李文强（山东省计量科学研究院）项琼 (国家高电压计量站)
参加起草人：
卢有龙（上海市电力公司电力科学研究院）
李曼（国网四川省电力公司）
汪心妍（山东省计量科学研究院） JJG1112—2015
目 录
引言 1 范围 2 术语和计量单位 3 概述·
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (2) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (5) (5) (6) (13) (13) (14) (17) (18)
计量性能要求· 41准确度等级 4.2 基本误差· 4.3 响应时间 4.4 其他性能指标 4 5 交流电流源与交流电压源的同步性 46 交流电流源与交流电压源的相位控制· 4. 7 时间测量。 48 直流输出
4
通用技术要求 51 外观及正常工作性检查 5 2 绝缘要求· 53 功能检查 6
5
计量器具控制· 61检定条件.…. 62 检定项目. 63 检定方法 64 检定结果的处理· 65检定周期· 附录A 检定原始记录格式附录 B 检定证书/检定结果通知书内页格式（第2页）附录 C 检定证书/检定结果通知书内页格式（第3页）
- JJG1112—2015
引言
本规程依据JJF1001一2011《通用计量术语及定义》、JJF1002一2010《国家计量检定规程编写规则》制定
本规程以GB/T7261一2008《继电保护和安全自动装置基本试验方法》、DL/T624 2010《继电保护微机型试验装置技术条件》为基础制定。
本规程为首次发布。
II JJG1112—2015
继电保护测试仪检定规程
1范围
本规程适用于微机型继电保护测试仪（以下简称测试仪）基本功能和计量性能的首次检定、后续检定和使用中检查。
2术语和计量单位 21合闸相位角closingphaseangle
交流激励量在合闸瞬间施加于被试继电器、保护及安全自动装置电压（或电流）的相位角。 2 2响应时间response time
电压值或电流值由10%上升至90%或由90%下降至10%时所需的时间。
3概述
测试仪一般由电源、控制部分、电流放大器、电压放大器、辅助直流电压、开出量、开入量等组成，是对继电保护的采样准确度、动作原理、动作时间等进行测试的仪器。
测试仪控制电压放大器、电流放大器输出电压、电流，开出量输出接点给继电保护，由控制部分控制输出的电流、电压幅值、相位、频率，开出量开合情况模拟各种测试逻辑过程，根据继电保护的动作信息和动作接点返回测试仪开入量的情况，记录继电保护的动作值和动作时间。
4计量性能要求
41准确度等级
测试仪分为两个级别：01级（其中交流土01%、直流土02%）和02级（其中交流土02%、直流土05%）。 42基本误差
当交流电流为01I1s时，测试仪的基本误差用相对误差表达，如公式（1）所示：
=×100%
(1)
Cn
式中： ——被检测试仪示值相对误差，%； ———被检测试仪显示值； αn——检定标准示值。
1 JJG1112—2015
当交流电流I≤01IN、交流电压U≤2V、频率、相位、时间T≤1s时，测试仪的基本误差以绝对误差表示，如公式（2）所示：
A=-n
(2)
式中： △一一被检测试仪示值绝对误差。
421交流电流
测试仪的基本电流I分为1A或5A，最大电流Imx分为20A或30A。 参比工作条件各频率下，每相输出电流的基本误差应满足表1的要求，其中频率每
相独立可调。
表1输出电流幅值基本误差
基本误差
电流源输出频率
01级
02级
输出电流
输出电流
频率
频率 Hz I≤01IN 01I Hz
±0 1%
±0 2% ±0 5% ±0 5% ±1 0%
50 10≤f≤65 65 ±0001 ±0001 ±0 01 (50 Hz) ±0 02
±0001 ±05mA ±0 2%
±1mA
±0 5%
422 交流电压
参比工作条件在各频率下，每相输出电压的基本误差应满足表2的要求，其中频率每相独立可调。
表2 输出电压幅值基本误差
基本误差
电压源输出频率 Hz
01级
02级
输出电压
输出电压
频率 Hz ±0 001
频率
U≤2 V 2 V ±0 2%
50 10≤≤65 ±0001 ±2 mV ±0 2% 65 ±0 1%
±0001 ±0001 ±4 mV ±0 5% ±0 01 (50 Hz) ±0 5% ±0 02
±0 5%
±1 0%
43响应时间 431交流电流响应时间
在50Hz下输出Imx、合闸角为90°时，在纯阻性负载上测得电流幅值响应时间应小于100us。 2 JJG 1112—2015
432交流电压响应时间
在50Hz下输出Umax、合闸角为90°时，在纯阻性负载上测得电压幅值响应时间应小于100μs。 44其他性能指标
参比工作条件输出频率为50Hz时，性能指标应满足表3、4要求。
表3输出电流其他性能指标
项目
01级
02级
In: 02%
输出电流总谐波畸变率输出交流电流中直流分量
±0 2%
±0 5%
输出电流为I，负载功率因数为1，04L，04C时，电流源带负载能力大于05Q。 表4输出电压其他性能指标
带负载能力
项目
01级
02级
0 2%
输出电压总谐波畸变率输出交流电压中直流分量
±0 2%
±0 5%
输出电压为Umx，负载功率因数为1，04L，04C时，电压源连续稳定输出容量大于50VA。
带负载能力
45交流电流源与交流电压源的同步性
交流电流源与交流电压源的输出应具备良好的同步性，在模拟短路故障时，电流与电压输出的不同步时间应不大于10uS。 46交流电流源与交流电压源的相位控制
50Hz下电流源各相之间、电压源各相之间、电流源与电压源各相之间的相位及合相位角的范围及基本误差在参比工作条件下应满足表5的要求
表5参比工作条件下，交流电流源与交流电压源的相位控制时基本误差
项 目范 围
01级
02级
0°~360°
相位合闸相位角
±0 1° ±1°
±0 2° ±2°
基本误差
47时间测量
参比工作条件下，测试仪每路开关量时间测量范围的基本误差应满足表6的要求
表6时间测量的基本误差
时间测量范围 1 ms 01级、02级
±1 ms ±0 1%
1 s 3
