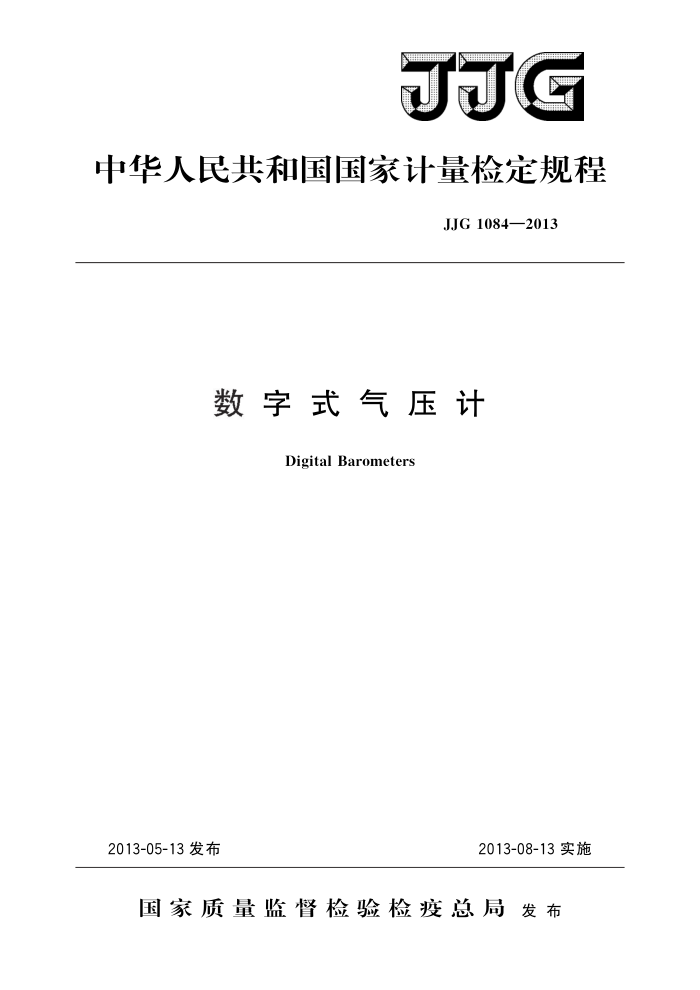

JJG
中华人民共和国国家计量检定规程
JJG1084—2013
数字式气压计
Digital Barometers
2013-05-13发布
2013-08-13实施
国家质量监督检验检疫总局发布 JJG 1084—2013
本规程主要起草人：
李建英（中国气象局气象探测中心）贺晓雷（中国气象局气象探测中心）于贺军（中国气象局气象探测中心）
齐久成（中国白城兵器试验中心）
参加起草人：
李晓峰（甘肃省气象信息与技术装备保障中心）
彭 慧（上海市气象信息与技术支持中心）
周昌文（安徽省气象局大气探测技术保障中心） JJG1084—2013
目 录
引言 1 范围· 2 引用文件· 3 计量单位.
(IⅡ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (6) (6) (7) (8) (9) (10) (11)
概述· 5 计量性能要求 5.1 示值误差 5.2 稳定性 5.3 回程误差 6
4
通用技术要求 6.1 外观·. 6.2功能·. 7计量器具控制 7. 1 检定条件. 7.27 检定项目· 7.3检定方法 7. 4 检定结果的处理· 7.5 检定周期·. 附录A气压计示值检定记录格式附录B检定证书/检定结果通知书（内页）格式第2页附录 C 检定证书（内页）格式第3页附录D 检定结果通知书（内页）格式第3页附录E工作介质高度差引起的误差修正方法
- JJG1084—2013
引言
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、
JJF1008《压力计量名词术语及定义》和JJF1059.1《测量不确定度评定与表示》共同构成本规程制订的基础性系列规范。
本规程参考了国际法制计量组织（OIML）的R97国际建议《气压计》 （Barometers）和《气象仪器和观测方法指南》（GuidetoMeteorologicalInstruments andMethodsofObservation）对气压测量准确度水平的要求进行制订。本规程回程误差的计算方法采用了R97国际建议《气压计》（Barometers）中回程误差的基本算法；本规程计量性能要求中0.03级主要考虑了WMO对气压测量准确度水平的要求；本规程稳定性指标的制订采用了JJG875一2005《数字压力计》中稳定性的指标；本规程对具体检定方法和技术指标进行了细化、补充和修改。
本规程为首次发布。
I JJG1084—2013
数字式气压计检定规程
1范围
本规程适用于测量范围在（10～1200）hPa内数字式气压计（以下简称气压计）的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： JJG875一2005数字压力计 JJF1001—2011通用计量术语及定义 JJF1008一2008压力计量名词术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3计量单位
气压计的压力单位为百帕（hPa），或是其十进倍数单位。
4概述
气压计是以数字形式输出（显示）气压量值的大气压力测量仪器（包括综合测量仪器中满足上述形式的大气压力测量单元）。气压计的结构可分为整体型和分离型，通常用于测量大气压力。其工作原理如图1所示，被测压力经传压介质作用在压力传感器上，压力传感器输出相应的电信号，由信号处理单元处理后显示压力量值。
被测压力
压力传感器
信号处理单元
输出(显示) 单元
图1气压计工作原理
5计量性能要求
5.1 示值误差
气压计示值误差应满足表1的要求
表1气压计的准确度等级与最大允许误差 0. 01 0.02 0.03 0. 04 0.05 0. 1 0. 2
准确度等级最大允许误差/hPa ±0.10 ±0.20 ±0.3 ±0. 4 ±0.5 ±1. 0 ±2.0 ±5. 0
0. 5
1 JJG1084—2013
5.2稳定性
准确度等级为0.05级及以上的气压计，相邻两个检定周期之间在同一检定点上示值变化量的绝对值不大于最大允许误差的绝对值。 5.3回程误差
气压计的回程误差不大于最大允许误差绝对值的二分之一。
6通用技术要求
6.1外观 6.1.1气压计结构应完整，接（插）件应牢固，不应有松动现象。 6.1.2气压计应标明产品名称、型号、出厂编号、测量范围、制造单位或商标等信息。 6.1.3数字显示应笔画齐全，不应有缺笔画的现象。 6.2功能
开关、按钮等键应功能正常，不应有影响计量性能的缺陷。
7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1标准器 7.1.1.1可供选择的标准器种类：
a） 数字式气压计； b） 绝压型气体活塞式压力计。
7.1.1.2 选用的标准器测量范围应覆盖被检气压计的测量范围。标准器最大允许误差的绝对值应不大于被检气压计最大允许误差绝对值的三分之一。当选用绝压型气体活塞式压力计作标准器时，最大允许误差的绝对值应不大于被检气压计最大允许误差绝对值的二分之一。
注：当选用0.005级以上的绝压型气体活塞式压力计作标准器时，不确定度或最大允许误差的
绝对值应不大于被检气压计最大允许误差绝对值的二分之一。
7.1.2辅助设备
气体压力控制装置。一般由压力源、真空源、压力调节器组成，必要时包括气压箱。 7.1.3环境条件 7.1.3.1环境温度：0.1级及以上的气压计（20士2）℃，0.2级及以下的气压计（20土 5）℃。当选用绝压型气体活塞式压力计作标准器检定0.01级的气压计时，环境温度应控制在（20士1）℃范围内。 7.1.3.2环境湿度：不大于85%RH。 7.2检定项目
气压计检定检查项目一览表见表2。
2 JJG 1084—2013
表2气压计检定检查项目一览表
检定项目外观功能示值误差稳定性回程误差
首次检定
后续检定
使用中检查
+ + + 一 +
+ + + + +
+ + + - +
注：“十”表示应检项目，“一”表示可不检项目。
7.3 检定方法 7.3.1 外观及功能检查
用目力观察及通电的方法检查。 7.3.2检定前的准备工作 7.3.2.1 气压计在检定条件下放置2h以上，才能进行检定 7.3.2.2 气压计示值误差的检定按图2所示的方式连接或按图3所示方式在气压箱中进行。
连接管路 三通
气压标准器
被检气压计
压力控制装置
图2气压计示值误差检定气路连接方式一
连接管路
气压箱
压力控制装置
气压标准器
被检气压计
图3气压计示值误差检定气路连接方式二
3
