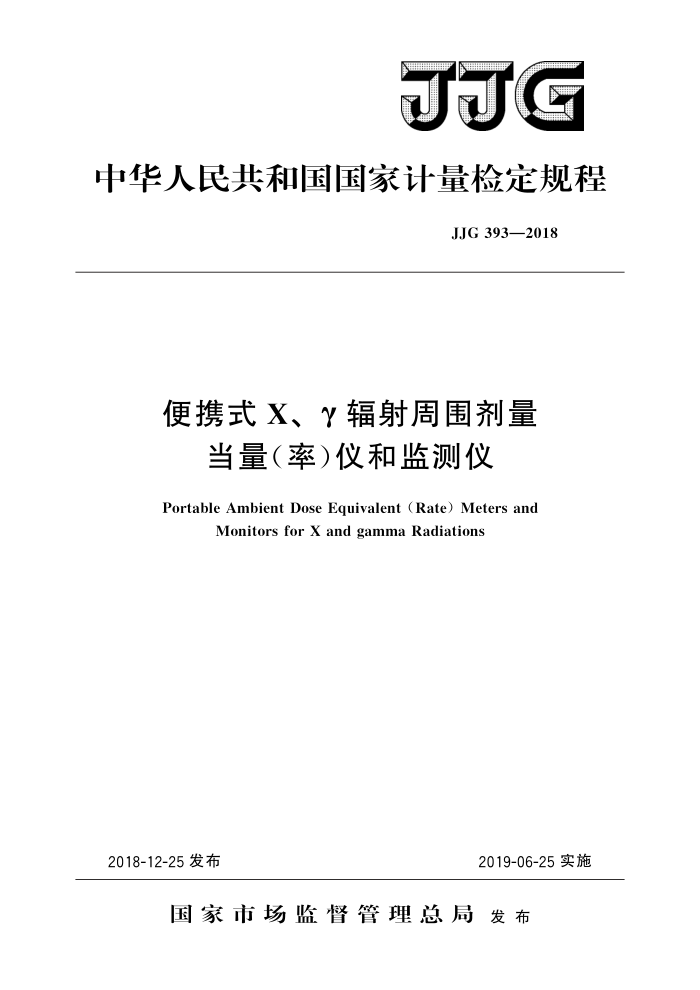

JJG
中华人民共和国国家计量检定规程
JJG 393—2018
便携式X、辐射周围剂量
当量（率)仪和监测仪
Portable Ambient Dose Equivalent (Rate)Meters and
Monitors for X and gamma Radiations
2018-12-25发布
2019-06-25实施
国家市场监督管理总局发布 JJG 393—2018
便携式X、辐射周围剂量当量
（率）仪和监测仪检定规程 VerificationRegulation of Portable Ambient Dose Equivalent (Rate) meters and Monitors for
JJG 393—2018 代替JJG393—2003
X and Radiations
归口单位：全国电离辐射计量技术委员会起草单位：上海市计量测试技术研究院
中国计量科学研究院
本规程委托全国电离辐射计量技术委员会负责解释 JJG 393—2018
本规程起草人：
陈建新（上海市计量测试技术研究院）李德红（中国计量科学研究院）唐方东（上海市计量测试技术研究院）白雪（上海市计量测试技术研究院） JJG393—2018
目 录
引言
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (5) (5) (7) (7) (8) (9) (10) (11) (12) (15)
范围· 2 引用文件· 3
1
术语和计量单位 3.1术语.· 3.2计量单位· A
概述· 5 计量性能要求 6 通用技术要求， 6.1 外观.. 6.2 标识·· 6.3功能特性 7计量器具控制 7. 1 检定条件 7. 2 检定项目· 7.3 检定方法·· 7. 4 检定结果的处理· 7. 5 检定周期.. 附录A 检定记录推荐格式附录 B 检定证书内页推荐格式附录C 检定结果通知书内页推荐格式附录D 参考辐射特性及相关转换系数附录E 统计涨落附录F 能量/人射角响应的测量与表述
.
I JJG 393—2018
引言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑制定本规程的基础性规范。
本规程是对JJG393一2003《辐射防护用X、辐射剂量当量（率）仪和监测仪》 的修订，以GB/T4835.1一2012《辐射防护仪器B、X和辐射周围和/或定向剂量当量（率）仪和/或监测仪第1部分：便携式工作场所和环境测量仪与监测仪》、 GB/T12162.1《用于校准剂量仪和剂量率仪以及确定其能量响应的X和参考辐射第1部分：辐射特性及产生方法》、GB/T12162.2《用于校准剂量仪和剂量率仪以及确定其能量响应的X和参考辐射第2部分：8keV～1.3MeV和4MeV～9MeV的参考辐射的剂量测定》、GB/T12162.3《用于校准剂量仪和剂量率仪以及确定其能量响应的X和参考辐射第3部分：场所剂量仪和周围剂量计的校准及其能量响应和角响应的测定》为主要技术参考
本次修订的主要技术变化如下： 1.参照GB/T4835.1一2012，名称由“辐射防护用X、辐射剂量当量（率）仪和
监测仪”修订为“便携式X、辐射周围剂量当量（率）仪和监测仪”。
2.检定项目中取消“过载特性”“报警阈值误差”，“能量/人射角响应”改为“能量响应”。
3.对“相对固有误差、重复性、能量响应”项目的计量性能要求与检定方法参照 GB/T4835.1一2012的技术要求和试验方法做相应修改。
4.附录中增加“能量/人射角响应测量方法与校准因子”。 本规程的历次发布情况：
-JJG393—2003; JJG393—1985和JJG483—1986。
II JJG 393—2018
便携式X、Y辐射周围剂量当量（率）仪和监测仪检定规程
1范围
本规程适用于便携式X、辐射周围剂量当量（率）仪和监测仪的首次检定、后续检定和使用中检查。周围剂量当量H*（10）和剂量当量率H＊（10）由外照射X、辐射产生，X、辐射能量范围为80keV～1.5MeV。
本规程不适用于诸如胶片剂量计、热释光剂量计或石英丝静电计等无源测量装置的
检定。 2引用文件
本规程引用下列文件： JJF1001通用计量术语及定义 JJF1035电离辐射计量术语及定义 GB/T4835.1一2012辐射防护仪器β、X和辐射周围和/或定向剂量当量（率）
仪和/或监测仪第1部分：便携式工作场所和环境测量仪与监测仪
GB/T4960.1核科学技术术语第1部分：核物理与核化学 GB/T4960.6核科学技术术语第6部分：核仪器仪表 GB/T12162.1用于校准剂量仪和剂量率仪以及确定其能量响应的X和参考
辐射第1部分：辐射特性及产生方法
GB/T12162.2用于校准剂量仪和剂量率仪以及确定其能量响应的X和参考辐射第2部分：8keV~1.3MeV和4MeV～9MeV的参考辐射的剂量测定
GB/T12162.3用于校准剂量仪和剂量率仪以及确定其能量响应的X和参考辐射第3部分：场所剂量仪和周围剂量计的校准及其能量响应和角响应的测定
ICRUReport47：1992外照射光子和电子辐射剂量当量的测量（Measurementof doseequivalentfrom external photonand electronradiations)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语
JJF1001、JJF1035、GB/T4960.1、GB/T4960.6界定的及以下术语和定义适用于本规程。 3.1.1周围剂量当量ambientdoseequivalentH*（10）
1 J.JG393—2018
辐射场中某点的剂量当量是相应的齐向扩展辐射场在ICRU球体内、与齐向扩展场方向相反的半径上、深度为10mm处产生的剂量当量。 3.1.2［剂量当量（率）仪的］测试点 pointof test[ofadoseequivalent(rate) meter]
约定值已知的一点，并且剂量当量（率）仪的参考点放在该点上用于测量和试验目的。 3.2计量单位 3.2.1周围剂量当量H（10），计量单位是希沃特，符号：Sv，1Sv=1·kg-1。 3.2.2空气比释动能K。的计量单位是戈瑞，符号：Gy，1Gy=1J·kg-1。 3.2.3本规程中所用到的其他量均采用国际单位制（SI）单位。另外，对辐射能量也可采用电子伏特，符号：eV，1eV=1.602×10-19J。
4概述
便携式X、辐射周围剂量当量（率）仪和监测仪指用于测定由外照射X、辐射产生的周围剂量当量（率）的手持式辐射防护测量仪器。这类仪器能不依赖外部电源、 支架以及数据网络等外部固定设施而独立使用。其结构至少包括一个探测部件和一个测量部件，两部件可以装成一个整体也可以直接或通过电缆、无线信号相互连接。探测部件中含有辐射探测器，如电离室、计数管、闪烁探测器、半导体探测器等。其在光子的作用下产生某种形式的电信号，由测量部件测量并指示出来。
周围剂量当量（率）监测仪除具有上述功能外，还包括一个报警（声响或声光报
警）部件，因此在测量过程中仪器能给出与周围剂量当量（率）水平相关联的声响（和闪光）信号，使用者可根据其关联性（阈值设置或报警频率）粗略判断周围剂量当量（率）水平。
5计量性能要求
便携式X、辐射周围剂量当量（率）仪和监测仪的计量性能须满足表1的要求。
表1计量性能要求
技术要求一15%~+22% 1.4 (16-H/H,)% 1.255(16H/H。)% -23%~+43%
测量条件
计量性能相对固有误差
有效测量范围内，至少覆盖3个数量
H.≤H≤11 H
重复性
H。≤H≤11H。，响应时间≤10s
能量响应注1：剂量当量率有效测量范围须包含10μSv/h，剂量当量须包含100μSv。 注2：H。、H。分别为剂量当量和剂量当量率有效测量范围的下限。
80 keV~1.5MeV
2 JJG393—2018
6通用技术要求 6.1外观
仪器外观应完好无损，不应有锈蚀、裂纹和破损等缺陷以及影响正常工作的机械损伤，控制面板或系统界面上所设置的功能键都能完成该键指令下的功能。 6.2标识
仪器的型号、编号、制造商等标记应清晰可辨。仪器的探测器位置和参考取向必须明确标示在机身外表。 6.3功能特性 6.3.1周围剂量当量（率）仪显示单位须为剂量当量（率）Sv（或Sv/h），有效测量范围至少覆盖3个十进位量级，并必须包含10μSv/h（剂量当量率）和/或100μSv （剂量当量）。 6.3.2周围剂量当量（率）仪的本底计量特性须满足下列2条中至少1条：
（1）本底测量平均值不超过士0.5uSv/h，或不超过最小显示分度的士3倍／（h）。 （2）具有零点调节旋钮（或类似装置）的仪器，其调零功能须能使仪器的本底测量
值低于0.1uSv/h（或最小显示分度值）。 6.3.3周围剂量当量（率）监测仪的报警功能须正常有效，并且其报警功能特性与产品说明书规格相符合。
7计量器具控制
7.1检定条件 7.1.1计量标准
防护水平X、辐射空气比释动能（率）标准由防护水平电离室型剂量仪和X、 参考辐射场组成。
周围剂量当量H*（10）的约定值（参考值）由参考测试点的空气比释动能值K。 按式（1）确定：
(1)
H*(10)=hk(10)·K.=hk(10)·M·Nk·K
式中：
M—该测量点计量标准器的读数div（div表示分度）； Nk一一计量标准器的空气比释动能（率）校准因子，Gy·div-1；
hk（10）一空气比释动能K。→周围剂量当量H*（10）的转换系数，Sv/Gy［见附
录D中表D.2；137Cs参考辐射的hk（10）的推荐值为1.20]；
K一一由空气密度、场的非均匀性等因素确定的修正因子，无量纲。 周围剂量当量约定值H*（10）的扩展不确定度应不大于10%（k=2）。
7.1.2参考辐射
a）能量范围：X辐射为（80～250）kV窄谱过滤X参考辐射，参考辐射为137Cs （661.7keV）和/或5°Co（1173keV、1332.5keV）等，可从表2中选取。
辐射场条件应满足GB12162.1一2000规定的要求。参考辐射的特性和产生条件见
3
