JJG

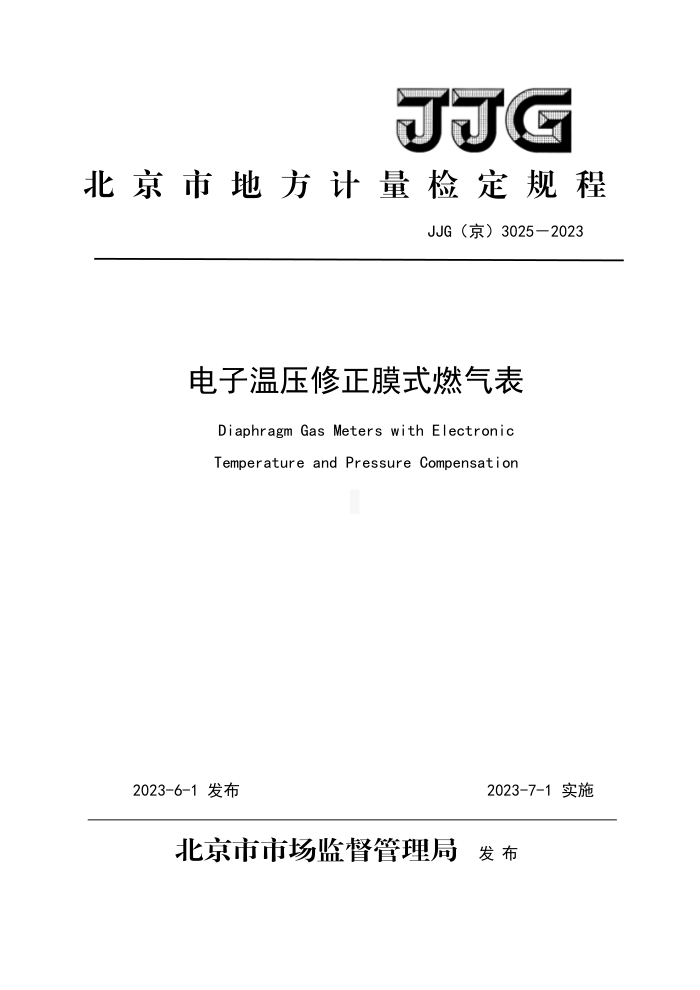

北京市地方计量检定规程
JJG（京）3025—2023
电子温压修正膜式燃气表
Diaphragm Gas Meters with Electronic Temperature and Pressure Compensation
2023-6-1发布
2023-7-1实施
北京市市场监督管理局 发布 JJG（京）3025—2023
电子温压修正膜式燃气表
检定规程
JJG(京)3025-2023
Verification Regulation of Diaphragm Gas Meters with Electronic Temperature and Pressure Compensation
归口单位：北京市市场监督管理局主要起草单位：北京市燃气集团有限责任公司
北京市计量检测科学研究院河北省计量监督检测研究院天津市计量监督检测科学研究院
参加起草单位：金卡智能集团股份有限公司
水发航宇星物联科技（辽宁）有限公司上海真兰仪表科技股份有限公司
本规程委托北京市计量检测科学研究院负责解释 JJG（京）3025—2023
本规程主要起草人：
王亮（北京市燃气集团有限责任公司）刘错（北京市计量检测科学研究院）张大鹏（河北省计量监督检测研究院）张璋（天津市计量监督检测科学研究院）参加起草人：
刘丹（北京市燃气集团有限责任公司客户服务中心（检测技
术中心））
斜伟明（金卡智能集团股份有限公司）
程波（水发航宇星物联科技（辽宁）有限公司）
周熊英（上海真兰仪表科技股份有限公司） JJG（京）3025—2023
目录
引 言 1范围 2引用文件. 3术语和计量单位. 4概述， 5计量性能要求. 6通用技术要求， 7计量器具控制，附录A检定证书/检定结果通知书内页信息及格式
II
2
..4
5
8
14 JJG（京）30252023
引言
本规程按照I.JF1002-2010《国家计量检定规程编写规则》、I.JF1001《通用计量术
语及定义》共同构成支撑本规程制定工作的基础性文件。
本规程依据JJG577-2012《膜式燃气表》、GB/T6968-2019《膜式燃气表》和GB/T
36242-2018《燃气流量计体积修正仪》；参考了T/CGAS011-2020《电子温压修正膜式燃气表》，并结合我国电子温压修正膜式燃气表的技术水平和行业现状进行制定。
本规程是首次制定
I JJG（京）3025—2023
电子温压修正膜式燃气表检定规程
1范围
本规程适用于最大工作压力不超过50kPa、最大流量不超过160m/h，电子温度压力修正、电子温度修正或电子压力修正的膜式燃气表（以下均简称燃气表）的首次检定，后续检定和使用中检查。 2引用文件
JJG577膜式燃气表 JJG860压力传感器（静态） JJG875数字压力计 JJF1004流量计量名词术语及定义 GB/T6968-2019膜式燃气表 GB/T19205天然气标准参比条件 GB/T32201气体流量计 GB/T36242燃气流量计体积修正仪凡是注日期的引用文件，仅注日期的版本适用本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位
3.1术语
本规程除引用JJF1004和JJG577的术语外，还使用下列术语。 3.1.1工况条件（简称工况）operatingconditions 在测量气体体积时，被测气体的实际条件（如被测气体的温度和压力）。 3.1.2标况条件（简称标况）baseconditions 带气体温度压力修正装置燃气表进行气体体积转换的规定条件：20℃和101325Pa； 3.1.3标准温度条件（简称标准温度）Standardtemperatureconditions 带气体温度修正装置燃气表进行气体体积转换的规定条件：20℃； 3.1.4标准压力条件（简称标准压力）Standardpressureconditions 带气体压力修正装置燃气表进行气体体积转换的规定条件：101325Pa。 3.1.5基表basicmeter 具有基础计量功能、直接显示工况体积流量原始数据的燃气表。 3.1.6 电子温压修正膜式燃气表diaphragmgasmeterswithelectronic temperature and pressure compensation 基表上加装电子温度传感器、压力传感器和积算器等部件，将工况条件下的体积流量转
1 JJG（京）3025—2023
换成规定条件下体积流量的燃气表，根据气体体积修正方式分为以下三种： a）内置温度压力修正装置的燃气表； b）内置温度修正装置的燃气表； c）内置压力修正装置的燃气表。 3.1.7积算器calculator 接收燃气表累积流量和传感器输出信号并进行处理的电子设备。 3.1.8电子温度传感器Electronictemperaturesensor 燃气表中用于采集气体温度信号的电子部件（或电子元件）。 3.1.9电子压力传感器Electronicpressuresensor 燃气表中用于采集气体压力信号的电子部件（或电子元件）。 3.1.10计数器counter 用于显示和存储燃气工况和标况体积流量等数据的组件。计数器分为电子计数器（含处理器和液晶屏等）和机械计数器。 3.1.1l总量法Totalquantitymethod 对燃气表显示的标况（或标准温度条件/标准压力条件）体积流量进行检定的方法， 3.1.12分量法componentmethod 对燃气表的温度、压力、工况体积流量示值分别进行检定的方法； 3.1.13工作模式operatingmode 获取燃气体积量的测量方法，分为用户模式和检测模式， 3.2计量单位
燃气表及其相关部件的测量、显示、打印和存储量的计量单位均应采用法定计量单位，应符合表1的规定。
表1 主要计量单位名称和符号
序号
单位名称
单位符号 m、L(dm)
主要量名称累积流量瞬时流量
1 2 3 4 5
立方米、升（立方分米）
立方米/小时帕[斯卡]、千帕摄氏度、开尔文
m/h Pa、kPa ℃、K h、s
压力温度时间
小时、秒
4概述 4.1原理 4.1.1温度压力修正：
2 JJG（京）3025—2023
燃气表工况体积流量修正到标准温度压力条件下的体积量，其修正公式如式（1）所
示：
Qb = Tn×P×Qg (1)
Tgpb
式中： 9, 标况条件下的累积量，m； Q 工况条件下的累积量，m； T. 工况条件下介质的热力学温度，K： T,一一标准热力学温度，293.15K； Pg- 一工况条件下介质的绝对压力，Pa； Pb 标准大气压力，101325Pa。
4.1.2温度修正
将燃气表工况体积流量修正到标准温度条件下的体积量，其修正公式如式（2）所
示：
Th × Qg
(2)
Qbt =
T
式中：
Qbt一一标准温度条件下的累积量，m3; Qgt 一工况温度条件下的累积量，m；
4.1.3压力修正将燃气表工况体积流量修正到标准压力条件下的体积量，其修正公式如式（3）所
示：
Qbp = Pα × Qgp (3)
pb
式中：
Qg,p一一工况压力条件下的累积量，m； Qb.p一一标准压力条件下的累积量，m;
4.2组成结构
燃气表通常由基表、电子温度传感器（如适用）、电子压力传感器（如适用）、积算器、计数器、电池盒和附加装置（如适用）等部件组成，
