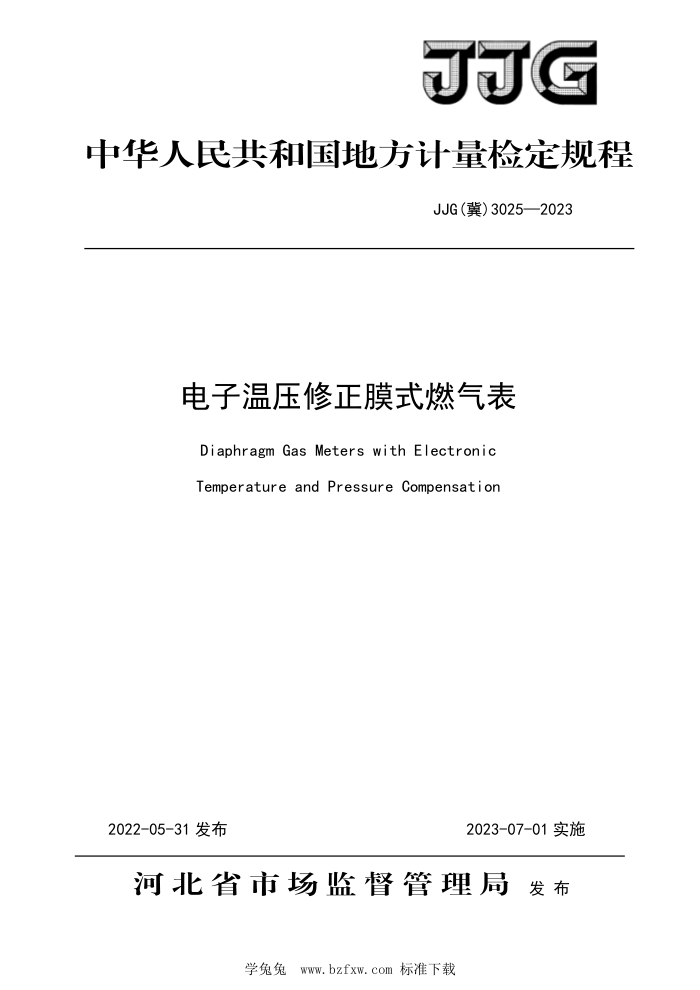

JJG
中华人民共和国地方计量检定规程
JJG（冀）3025—2023
电子温压修正膜式燃气表
Diaphragm Gas Meters with Electronic Temperature and Pressure Compensation
2022-05-31发布
2023-07-01实施
河北省市场监督管理局 发布
学兔兔www.bzfxw.com标准下载 JJG（冀）3025—2023
电子温压修正膜式燃气表
JJG(冀） 3025—2023
检定规程
Verification Regulation of
Diaphragm Gas Meters withElectronic
Temperature and Pressure Compensation
归口单位：河北省市场监督管理局
起草单位：河北省计量监督检测研究院
天津市计量监督检测科学研究院北京市计量检测科学研究院
本规程委托河北省计量监督检测研究院负责解释
学兔兔www.bzfxw.com标准下载 JJG（冀）3025—2023
本规程主要起草人：
牛立娜（河北省计量监督检测研究院，
李国栋（河北省计量监督检测研究院）
路遥（天津市计量监督检测科学研究院）何艺超（北京市计量检测科学研究院）
参加起草人：
杨光磊（河北省计量监督检测研究院）程波（水发航宇星物联科技（辽宁）有限公司余志明（河北华通燃气设备有限公司）伟明（金卡智能集团股份有限公司）杨文峰（廊坊新奥智能科技有限公司）
刘丰平（中国燃气控股有限公司）
学兔兔www.bzfxw.com标准下载 JJG（冀）3025—2023
目 录
引 言 1 范围 2 引用文件. 3术语和计量单位
II
3.1术语， 3.2计量单位
2 3
4 概述，
4.1原理 4.2组成结构. 4.3用途
Y
4
A
5计量性能要求
5.1分量法检定的最大允许误差. 5.2总量法检定的最大允许误差，
4
5
6 通用技术要求
C
6.1外观与标识. 6.2密封性， 6.3压力损失. 6.4压力示值. 6.5温度示值 7计量器具控制 7.1检定条件. 7.2检定项目 7.3检定方法 7.4检定结果的处理， 7.5检定周期.
.. 5
8
8
..8
8
8
..8 10 10
14 14 15 15
附录A 检定证书/检定结果通知书内页信息及格式（参考）
学兔兔www.bzfxw.com标准下载 JJG（冀）3025—2023
引言
本规程按照JJF1002-2010《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》共同构成支撑本规程制定工作的基础性文件。
本规程依据JJG577-2012《膜式燃气表》、GB/T6968-2019《膜式燃气表》和GB/T 36242-2018《燃气流量计体积修正仪》，参考了T/CGAS011-2020《电子温压修正膜式燃气表》，并结合我国电子温压修正膜式燃气表的技术水平和行业现状进行制定。本规程的主要技术指标与上述文件基本等效。
本规程是首次制定
三
学兔兔www.bzfxw.com标准下载 JJG（冀）3025—2023
电子温压修正膜式燃气表检定规程
1范围
本规程适用于最大工作压力不超过50kPa、最大流量不超过160m/h，电子温度压力修正、电子温度修正或电子压力修正的膜式燃气表（以下均简称燃气表）的首次检定、后续检定和使用中检查，
2引用文件
JJG577膜式燃气表 JJG860压力传感器（静态） JJG875数字压力计 JJF1004流量计量名词术语及定义 GB/T6968-2019膜式燃气表 GB/T19205天然气标准参比条件 GB/T32201气体流量计 GB/T36242燃气流量计体积修正仪凡是注日期的引用文件，仅注日期的版本适用本规程；凡是不注日期的引用文件，其
最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位 3.1术语
本规程除引用JJF1004和JJG577的术语外，还使用下列术语。 3.l.1工况条件（简称工况）operatingconditions
在测量气体体积时，被测气体的实际条件（如被测气体的温度和压力）。
3.1.2标况条件（简称标况）baseconditions
带气体温度压力修正装置燃气表进行气体体积转换的规定条件：20℃和101325Pa。
3.1.3标准温度条件（简称标准温度）Standardtemperatureconditions
带气体温度修正装置燃气表进行气体体积转换的规定条件：20℃。
学兔兔www.bzfxw.com标准下载 JJG（冀）3025—2023
3.1.4标准压力条件（简称标准压力）Standardpressureconditions
带气体压力修正装置燃气表进行气体体积转换的规定条件：101325Pa。 3.1.5基表basic meter
具有基础计量功能、直接显示工况体积流量原始数据的燃气表
3.1.6电子温压修正膜式燃气表diaphragmgas meters with electronic temperature and pressure compensation
基表上加装电子温度传感器、压力传感器和积算器等部件，将工况条件下的体积流量转换成规定条件下体积流量的燃气表，根据气体体积修正方式分为以下三种：
a）内置温度压力修正装置的燃气表： b）内置温度修正装置的燃气表； c）内置压力修正装置的燃气表。
3.l.7积算器calculator
接收燃气表累积流量和传感器输出信号并进行处理的电子设备。
3.1.8电子温度传感器Electronic temperature sensor
燃气表中用于采集气体温度信号的电子部件（或电子元件）。
3.l.9电子压力传感器Electronicpressuresensor
燃气表中用于采集气体压力信号的电子部件（或电子元件）。 3.1.10计数器counter
用于显示和存储燃气工况和标况体积流量等数据的组件。计数器分为电子计数器（含处理器和液晶屏等）和机械计数器。 3.l.1l总量法Totalquantitymethod
对燃气表显示的标况（或标准温度条件/标准压力条件）体积流量进行检定的方法。 3.1.12分量法componentmethod
对燃气表的温度、压力、工况体积流量示值分别进行检定的方法。 3.1.13工作模式operatingmode
获取燃气体积量的测量方法，分为用户模式和检测模式。
3.2计量单位
2
学兔兔www.bzfxw.com标准下载 JJG（冀）3025—2023
燃气表及其相关部件的测量、显示、打印和存储量的计量单位均应采用法定计量单位，应符合表1的规定。
表1 主要计量单位名称和符号
主要量名称累积流量瞬时流量
序号 1 2 3 4 5
单位名称
单位符号 m、L(dm)
立方米、升（立方分米）
立方米/小时帕[斯卡]、千帕摄氏度、开尔文
m"/h Pa、kPa ℃、K h、s
压力温度时间
小时、秒
4概述 4.1原理 4.1.1温度压力修正
燃气表工况体积流量修正到标准温度压力条件下的体积量，其修正公式如式（1）所
示：
T××Qg
(1)
Qb =
Ig Pb
式中: Qb一标况条件下的累积量，m； Qg一工况条件下的累积量，m； Tg一工况条件下介质的热力学温度，K； Tb一标准热力学温度，293.15K； Pg一工况条件下介质的绝对压力，Pa； Pb一标准大气压力，101325Pa。
4.1.2温度修正
将燃气表工况体积流量修正到标准温度条件下的体积量，其修正公式如式（2）所示：
Qb,t = × Qgt
(2)
Tg
式中:
学兔兔www.bzfxw.com标准下载
