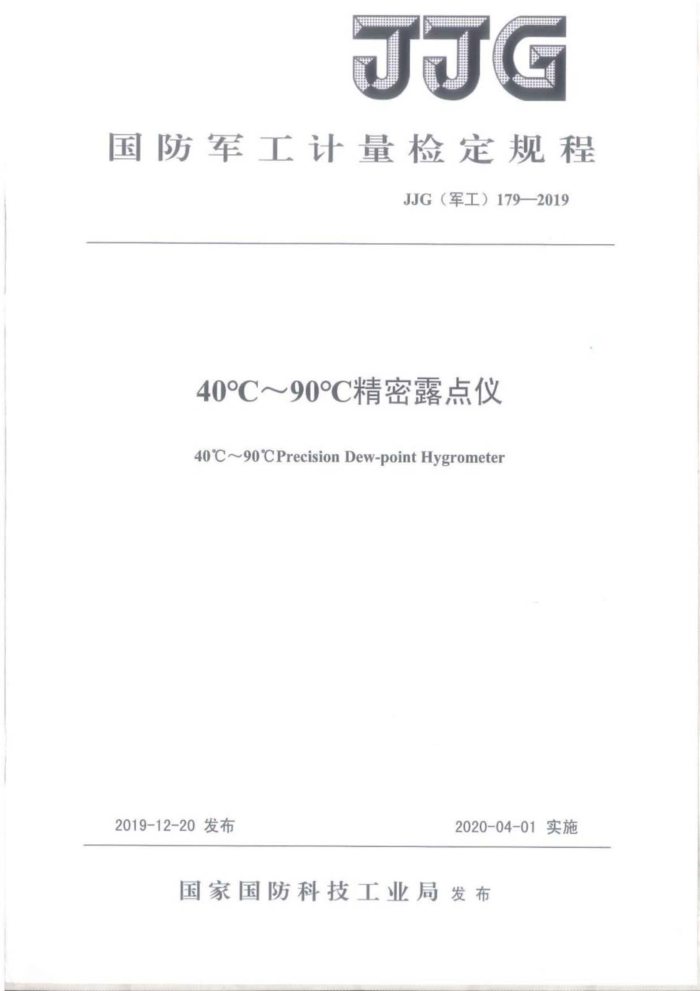

JJG
国防军工计量检定规程
JJG（军工）179—2019
40℃C~90℃精密露点仪
40C~90CPrecisionDew-pointHygrometer
2019-12-20发布
2020-04-01实施
国家国防科技工业局发布 JJG（军工）179—2019
40℃~90℃精密露点仪
检定规程
JJG（军工）179—2019
VerificationRegulation of 40°C~90°C Precision Dew-point Hygrometer
起草单位：国防科技工业第一计量测试研究中心 JJG（军工）179—2019
本规程起草人：
巩娟（国防科技工业第一计量测试研究中心）何萌（国防科技工业第一计量测试研究中心）谢凯丽（国防科技工业第一计量测试研究中心） JJG（军工）179—2019
目录
1范围. 2引用文件 3概述.. 3.1原理... 3.2构造... 3.3分类... 3.4用途 4计量性能要求 4.1准确度等级及露点温度示值误差 4.2精密露点仪的稳定性 5通用技术要求...… 5.1外观检查.．. 5.2工作正常性检查， 6计量器具控制。 6.1检定条件 6.2检定项目. 6.3检定方法. 6.4检定结果的处理 6.5检定周期。 附录A精密露点仪检定原始记录参考格式附录B精密露点仪检定证书内页参考格式附录C精密露点仪检定结果测量不确定度评定示例
2
.2
2
.2
2
2 ...2
2
.2
-
.d JJG（军工）179—2019
40℃~90℃精密露点仪检定规程
1范围
本规程适用于露点温度范围为40℃～90℃精密露点仪的的首次检定、后续检定和使用中检查。 2引用文件
本规程引用了下列文件： JG499—2004精密露点仪检定规程 JJF1059.1测量不确定度评定与表示凡是注日期的引用文件，仅注日期的版本适用于本规程：凡不注日期的引用文件，其
最新版本（包括所有的修改单）适用于本规程。 3概述 3.1原理
精密露点仪的原理是利用热电制冷器（Peltier元件）、压缩制冷机或者风冷等方式冷却镜面，使样气中的水蒸气在镜面上冷凝： 经接收器采集的信号通过自动控制电路使镜面上的露（或霜）与气体中的水蒸气呈相平衡状态：用精密温度传感器准确测量镜面的温度（即露或霜层的温度），从而获得气体的露点温度。原理框图见图1。
光敏器件
光源
镜面
出气
精密温度传感器
制冷装置
图1精密露点仪原理框图
3.2构造
精密露点仪主要由镜面温度测量机构、露/霜层平衡机构和过冷水判断装置等组成。 JJG（军工）179—2019
3.3分类
精密露点仪根据标准湿气取样方式的不同分为投入式和抽气式两类。 3.4用途
精密露点仪主要用于检定湿度计、露点传感器、露点变送器等。 4计量性能要求 4.1准确度等级及露点温度示值误差
精密露点仪按其最大允许误差分为一级和二级，要求见表1。
表1精密露点仪最大允许误差的要求
二级 ±0.4℃
一级 ±0.2℃
露点温度范围 40℃~90℃
4.2精密露点仪的稳定性
精密露点仪稳定性要求见表2。
表2稳定性的要求
二级 0.4℃/年
一级 0.2℃/年
露点温度范围 40℃~90℃
5通用技术要求 5.1外观和附件
a）外壳无明显锈蚀、碰损之痕迹，铭牌清晰，技术文件齐全、附件完整； b）各电缆和接头的接触良好： c）各功能键操作正常，显示器显示完整、清晰。
5.2工作正常性
a）露点室内无微粒、油污等污染物污染、镜面无划痕，所有传感器无松动： b）采样气路清洁，气密性良好： c）使用棉签沾清洗剂轻轻擦洗镜面，并及时用干棉签将残留的清洗剂吸干，不要在镜
面上留下棉花纤维：
d）接通电源，旋动各按钮，检查其运行应正常。 6计量器具控制 6.1检定条件 6.1.1检定用设备
检定用设备应经过计量技术机构检定合格，并在有效期内。 检定用标准器及其配套设备见表3。
2 JJG（军工）179—2019
表3检定用标准器及其配套设备技术要求
序号 仪器设备名称
用途
备注标准湿度发生器代入修正值使用标准湿度计不代入修正值使用标准湿度计代入修正值使用
露点温度范围：40℃90℃ 检定一级和二级露点温度测量不确定度：
标准湿度发生器
1
精密露点仪的标
U-0.04C,k=2. 露点温度范围：40℃~90℃：露点最大允许误差：±0.1℃。 露点温度范围：40℃~90℃；露点温度测量不确定度： U=0.1C,k-2。
准器
标准湿度计
检定二级精密露点仪的标准器
2
露点温度范围：40℃~90℃； 产生恒定温湿度 通常为湿度发生器或
湿度源
恒温恒湿箱，仅用于标准湿度计做标准器时。
稳定性：±0.05℃C/30min。
的装置
6.1.2环境条件
a）环境温度：23℃±5℃：当采用抽气式精密露点仪进行测量而测量的露点温度高于环境温度时，所有测量管路
应加热，使其至少高于露点温度5℃：
b）相对湿度：10%~85%； c）大气压力：当环境大气压波动超过200Pa/h时，不能进行检定： d）供电电源：（220±20）V，（50±5）Hz。
6.2检定项目
检定项目见表4。
表4检定项目
序号 1 2 3 4
检定项目名称外观和附件工作正常性示值误差
首次检定
使用中检查
后续检定
+ + +
+ + +
+ + + +
稳定性
注：“+”为应检项目，“_”为可不检项目。 6.3检定方法 6.3.1外观和附件
目视观察，精密露点仪的外观和附件应符合5.1的要求。 6.3.2工作正常性检查
手动及通电检查，其工作正常性应符合5.2的要求。 6.3.3示值误差 6.3.3.1 检定点及其检定顺序
3 JJG（军工）179—2019
精密露点仪通常的检定点为测量范围的最低点、最高点和整10℃点，检定点顺序为由低露点至高露点。 6.3.3.2标准源法
标准源法是采用标准湿度发生器作为标准器，其检定步骤如下： a）按图2连接仪器，预热30min：
气源
标准湿度发生器
被检精密露点仪
图2标准源法检定连接示意图
b）将被检精密露点仪置于测量状态（或工作模式）： c）设置标准湿度发生器于工作模式，调节气体流量满足精密露点仪的要求： d）当标准湿度发生器示值达到设定露点温度，标准湿度发生器和被检精密露点仪示
值稳定30min后，即其波动值（最高示值与最低示值之差的二分之一）小于其最大允许误差，即可开始读数；
e）按照以下顺序记录数据：先记录标准露点温度值Us，再记录被检定精密露点仪露点温度值Ub，每隔1min按同样顺序记录一组数据，累计读数3组：
f）调到下一个检定点，重复步骤d）~f），直到所有检定点全部记录完毕。 6.3.3.3标准表法
标准表法采用标准湿度计作为标准器，其检定步骤如下： a）按图3连接仪器，预热30min；
标准湿度计
湿度发生器/恒温恒湿箱
国防军工
被检精密露点仪
图3标准表法检定连接示意图
b）将被检精密露点仪置于测量状态（或工作模式） c）设置湿度发生器或者恒温恒湿箱于工作模式，调节气体流量满足精密露点仪的要
求；
d）当湿度发生器或恒温恒湿箱示值到达设定露点温度，标准湿度计和被检精密露点仪示值稳定30min后，即其波动值（最高示值与最低示值之差的二分之一）小于其最大允许误差，即可开始读数； JJG
