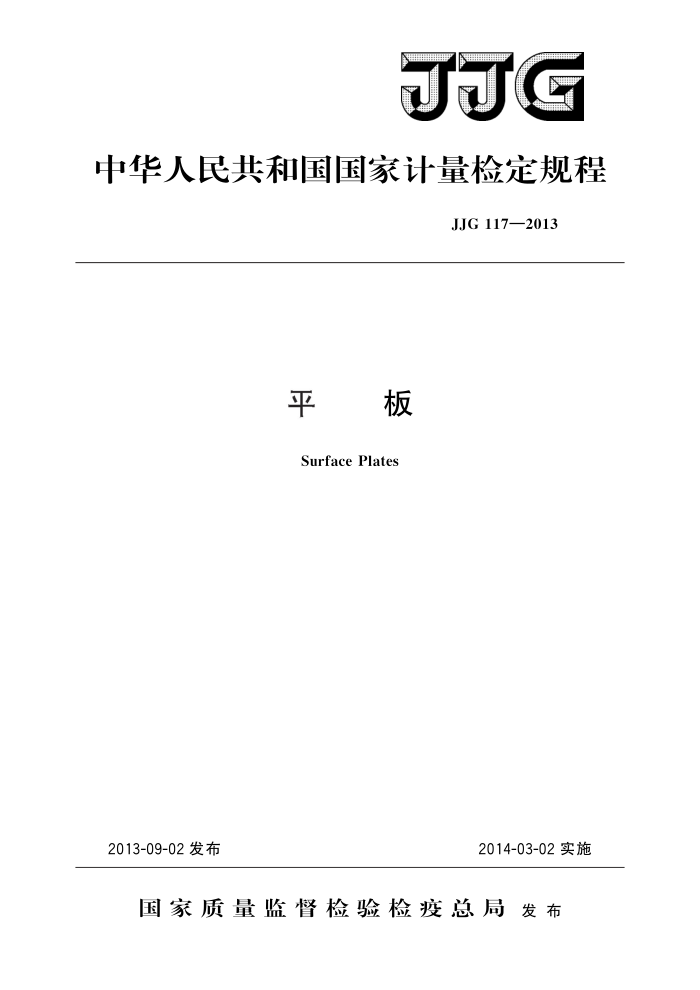

JJG
中华人民共和国国家计量检定规程
JJG 117—2013
平板
Surface Plates
2014-03-02实施
2013-09-02发布
国家质量监督检验检疫总局发布 JJG 117—2013
平板检定规程 Verification Regulation of
JJG 117—2013 代替JJG117—2005
Surface Plates
归口单位：全国几何量工程参量计量技术委员会主要起草单位：北京市计量检测科学研究院
中国计量学院山东省计量科学研究院
参加起草单位：海克斯康测量技术（青岛）有限公司
青岛前哨精密仪器有限公司
本规程委托全国几何量工程参量计量技术委员会负责解释 JJG 117—2013
本规程主要起草人：
吴迅（北京市计量检测科学研究院）刘兴荣（北京市计量检测科学研究院）赵军 (中国计量学院) 孙会庆（山东省计量科学研究院）
参加起草人：
王晋（海克斯康测量技术（青岛）有限公司）张五庭（青岛前哨精密仪器有限公司）张博（北京市计量检测科学研究院） JJG117—2013
目 录
引言 1
(IⅡ) (1) (1) (1) (1) (1) (1) (4) (4) (4) (5) (5) (5) (5) (5) (6) (6) (9) (10) (11) (12) (16) (22) (23) (28)
范围· 2 引用文件 3 概述.
计量性能要求 4.1工作面平面度： 4. 2 局部工作面平面度 4.3 重复测量变动量 4. 4 表面粗糙度 4.5 侧面夹角· 5通用技术要求 5.1外观· 5.2表面质量 6计量器具控制 6.1 检定条件： 6.2 检定项目. 6.3 检定方法 6.4 检定结果的处理. 6.5 检定周期· 附录A平板工作面平面度允许限的计算方法附录B 工作面平面度的数据处理附录 C 平板工作面平面度测量数据处理示例附录D平面波动量检具附录E 平板工作面平面度测量结果不确定度评定附录F 检定证书/检定结果通知书内页信息及格式
4
..
- JJG 117—2013
引言
JG117《平板》、JJG1001一2011《通用计量术语及定义》、JJF1002一2010《国家
计量检定规程编写规则》、JJF1130一2005《几何量测量设备校准中的不确定度评定指南》和GB/T24634一2009《产品几何技术规范（GPS）GPS测量设备通用概念和要求》、GB/T17164一1997《几何量测量器具术语产品术语》共同构成支撑JJG117 - 2005《平板》修订工作的基础性系列技术文件。
JJG117《平板》是以等同采用国际标准化组织（ISO）的平板系列标准ISO85121 铸铁平板（Surfaceplates一Part1：Castiron）的GB/T22095一2008《铸铁平板》和修改采用ISO85122岩石平板（Surfaceplates—Part2：Granite）的GB/T20428—2006 《岩石平板》为基础，对JJG117一2005版进行修订的。与JJG117一2005相比，除编辑性修改外，主要技术变化如下：
一规范了平板的定义；
以平面度允许限术语代替了原规程中平面度最大允许误差术语；
-
取消原规程平板5个准确度级别中的00级，与国家标准和国际标准一致将平
一
板分为0级、1级、2级和3级四个准确度级别；
根据国家标准，规定了与平板准确度级别相对应的平板工作面平面度允许限；
一
一扩大了接触点数、任意两个位置接触点数之差和工作面支撑面积比率的适用范
围，将其从应用于刮制铸铁平板的局部工作面扩大至平板整体工作面，并将其限制在新制或修理后的铸铁平板；
缩小了局部工作面定义范围，并明确给出平板任意局部工作面平面度允许限；取消了计量性能要求中的测量不确定度要求；
一
一修订了对平板工作面和侧面表面粗糙度的测量方法；一修订了对平面度测量方法的描述，将平面度的评定方法和示例等放入资料性附录；一增加了附录A《平板工作面平面度允许限的计算方法》，使得任意规格的平板
通过计算均能得到相应统一的平板工作面平面度允许限；
增加了附录B《工作面平面度的数据处理》：有助于初学者理解平板工作面平
面度的测量原理和测量方法；
修订了原规程附录中的《平板工作面平面度测量数据处理示例》（见附录C），
使之与规程变化相应：
修订了原规程附录中的《平板工作面平面度测量结果不确定度评定》（见附录
E），使之更加合理；
修订了原规程附录中的《检定证书和检定结果通知书内页格式》（见附录F），
满足国家技术规范的相关规定。
JJG117一2005的历次版本发布情况为：
JJG117—1991 —JJG117—1978
II JJG117—2013
平板检定规程
1范围
本规程适用于铸铁平板和岩石平板（以下简称平板）的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： GB/T20428—2006岩石平板 GB/T22095一2008铸铁平板凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3概述
平板是用于工件检验或划线的平面基准器具。 平板按准确度级别分为0级、1级、2级和3级。一般0级、1级和2级平板作为
检验平板使用，3级平板作为划线平板使用。
平板按材料分为铸铁平板和岩石平板；按结构型式铸铁平板分为筋板式、箱体式，见图1中（a）、（b）；岩石平板分为有凸缘和无凸缘，见图1中（c）、（d）。
4计量性能要求
4.1工作面平面度 4.1.1平板工作面平面度允许限见表1的规定
在规定的平板工作面边缘区域（见表1）内的任意一点，若其不高出区域外工作面的点，则此边缘区域的平面度可不予要求。 4.1.2新制或修理后的刮制铸铁平板工作面上的接触点数及任意两个位置接触点数之差应符合表2的规定。对接触点数的测量结果有争议时，应测量工作面支撑面积比率和任意两个单位面积上支撑面积比率之差，并以此作为最终测量结果：应符合表2的规定。
在规定的平板工作面边缘区域内的任意一点，若其不高出区域外工作面的点，则此边缘区域的支撑点数或支撑面积比率可不予要求。 4.2局部工作面平面度 4.2.1平板工作面对角线长度≥566mm时，应测量其任意250mm×250mm局部工作面的平面度。
1 JJG 117—2013
工作面
侧面、
工作面
侧面、
000
非加工面
非加工面
支点
底面
手柄
（b）箱体式铸铁平板
（a）筋板式铸铁平板
工作面
工作面
侧面、
侧面
（c）有凸缘岩石平板
（d）无凸缘岩石平板
平板的长度；b一平板的宽度；
d一平板的对角线长：H一平板厚度
图1平板结构示意图
4.2.2平板任意250mm×250mm局部工作面的平面度允许限：
1）0级平板为3.5um； 2）1级平板为7μm； 3）2级平板为15um； 4）3级平板为30μm。
2 JJG 117—2013
表1 平板工作面平面度要求
平板准确度级别 1
对角线长度 边缘区域
平板尺寸（公称尺寸）
（近似值） (宽度） 0
2
3
平板工作面平面度允许限MPL
mm
μm
长方形：
12 14 16 20 24 33 38 46 67
25 27 32 39 49 66 75 92 134
188 296 471 745 1 180 1 880 2 236 2 960 4 717
5 5 5 10 10 20 20 20 20
3. 0 3. 5 4. 0 5. 0 6. 0 8. 0 9. 5 11. 5 17. 0
6 7 8 10 12 16 19 23 34
160X100 250X160 400X250 630X400 1000X630 1600X1000
2 000X1000
2500X1600 4000X2500
方形：
6 7 9 10 14 19
12 15 17 21 28 38
25 30 34 42 56 75
226 354 566 891 1 414 2 262
5 5 5 10 20 20
3. 0 3. 5 4. 5 5. 0 7. 0 9. 5
160X160 250X250 400X400 630X630
1000X1000
1600X1600 注:
平板工作面平面度允许限的计算方法见附录A，未给出平板尺寸的平面度允许限可按公式（A.1）计算得到。
1
2 平面度允许限值是在温度20℃条件下， 且平板工作面已调整至水平或工作面平面度最小
的情况下给出。
