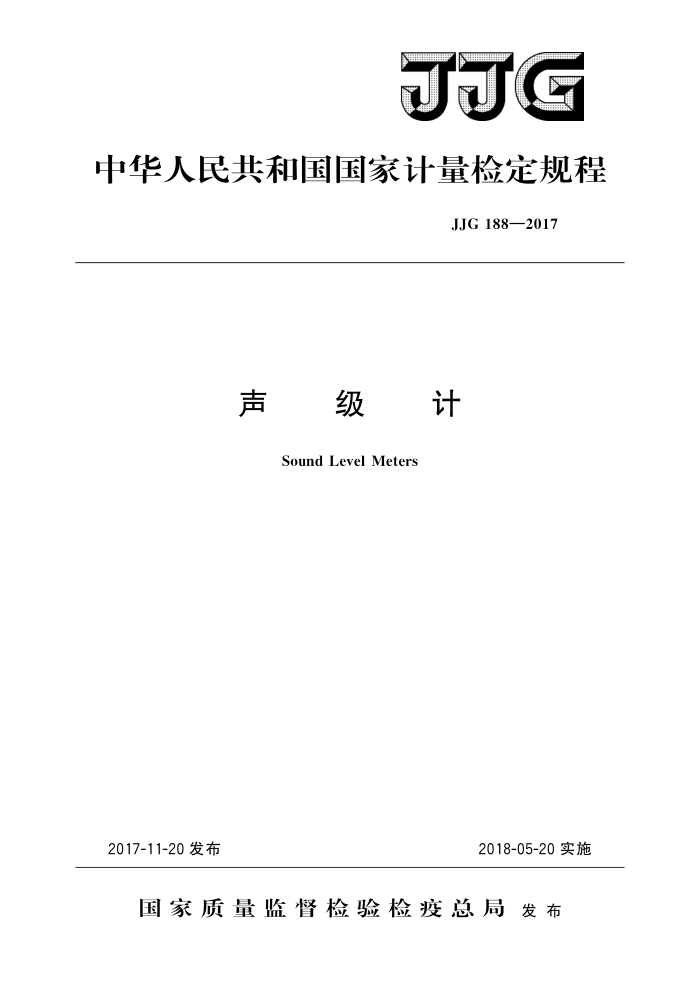

JJG
中华人民共和国国家计量检定规程
JJG188—2017
声级计
Sound Level Meters
2018-05-20实施
2017-11-20发布
国家质量监督检验检疫总局发布 JJG188—2017
JJG188—2017 代替JJG188—2002
声级计检定规程
Verification Regulation of Sound Level Meters
检定部分
归口单 位：全国声学计量技术委员会起草 单 位：中国计量科学研究院
湖北省计量测试技术研究院
杭州爱华仪器有限公司
中国船舶重工集团第七○一研究所
吉林省计量科学研究院
本规程委托全国声学计量技术委员会负责解释 JJG 188—2017
本规程起草人：
许 欢（中国计量科学研究院）白 滢（中国计量科学研究院）牛 锋（中国计量科学研究院）姚秋平 （湖北省计量测试技术研究院）张绍栋（杭州爱华仪器有限公司）朱传焕 （中国船舶重工集团第七○一研究所）房法成 （吉林省计量科学研究院） JJG188—2017
目 录
(Ⅲ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (5) (5) (5) (5) (5) (5) (5) (5) (6) (6) (6) (6) (6) (6) (6) (6) (6) (7) (7) I
引言
范围 2 引用文件.. 3 术语和计量单位· 3.1 声压· 3. 2 声压级· 3.3 频率计权· 3. 4 时间计权 3.5 声级.. 3.6 时间计权声级 3.7 最大时间计权声级·. 3.8 峰值声压. 3.9 峰值声级· 3.10 时间平均声级 3.11 声暴露 3.12 声暴露级 3.13 传声器 3.14 传声器参考点 3.15 参考方向 3.16 相对频率计权自由场响应 3.17 相对频率计权无规入射响应 3.18 级范围 3.19 参考声压级 3.20 参考级范围 3.21 校准检查频率 3.22 级线性偏差 3.23 线性工作范围 3.24 总范围 3.25 猝发音 3.26 猝发音响应 3.27 包含概率 3.28 接受限
1
-
++
概述 5 计量性能要求 5.1 指示声级调整 JJG 188—2017
5.2 频率计权 5.3 1kHz处的频率计权 5. 4 级线性 5.5 自生噪声 5. 6 时间计权F和S 5.7 猝发音响应. 5.8 重复猝发音响应. 5. 9 过载指示· 5.10C计权峰值声级 6 通用技术要求·· 6.1 标志· 6.2 功能性检查· 7计量器具控制 7.17 检定条件· 7. 2 检定项目 7.3 检定方法· 7.4检定结果的处理·. 7.5 检定周期· 附录A最大允许测量不确定度附录B 频率计权声信号试验的其他方法附录 C 检定证书和检定结果通知书的内页格式
(7) (8) (8) (9) (9) (9) (10) (11) (11) (11) (11) (12) (12) (12) (13) (14) (20) (20) (21) (22) (24)
II JJG 188—2017
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》给出的规则和格式编制。
本规程参照采用国际标准IEC61672-1：2013《电声学声级计第1部分：规范》 和IEC61672-3：2013《电声学声级计第3部分：周期试验》，同时参考了 IEC61672-2：2013《电声学声级计第2部分：型式评价试验》。
本规程代替JJG188一2002《声级计》的检定部分。与JJG188一2002相比，主要技术变化如下：
删除了定型鉴定和样机试验的内容；
一
删除了指向性响应、欠量程指示、复位、阈值、显示器、模拟输出和数字输
一
出、计时功能、射频辐射和对电源的骚扰、串音、电源、以及环境、静电和射频要求的内容；
各技术指标的“允差”修改为“接受限”。并且合格判定修改为测得的与设计
目标的偏差不超过适用的接受限，同时测量不确定度不超过附录A中的最大允许测量不确定度；
修改了指示声级调整、自生噪声、级线性、C计权峰值声级和过载指示的检定
频率和幅度，猝发音响应、重复猝发音响应持续时间等内容；
增加了C、Z频率计权相对于A频率计权声级指示的检定；删除了附录“时间计权1的技术要求”（见2002年版的附录B）；
一
一
增加了附录“频率计权声信号试验的其他方法”（见附录B）。 本规程历次版本发布情况为：
-JG188一2002《声级计》； JJG188—1990《声级计》，JJG699—1990《积分声级计》：
一
JJG188—1984《声级计》； JJG188一1978《声级计试行检定规程》。
II J.JG188—2017
声级计检定规程
1范围
本规程适用于符合IEC61672-1要求的时间计权声级计、积分平均声级计和积分声级计的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： JJG176—2005 声校准器 JJG482—2005 实验室标准传声器（自由场互易法） JJG790—2005 实验室标准传声器（耦合腔互易法） JJG1019—2007 工作标准传声器（耦合腔比较法） JJF1001— -2011 通用计量术语及定义 JJF1034—2005 声学计量名词术语及定义 JJF1147—2006 消声室和半消声室声学特性校准规范 JJF1293—2011 静电激励器校准规范 GB/T3102.7声学的量和单位 GB/T3947—1996声学名词术语 GB/T17312声级计的无规入射和扩散场校准 IEC61672-1：2o13电声学声级计第1部分：规范（Electroacoustics一Sound
level meters-Part 1:Specifications)
IEC61672-2：2013电声学声级计第2部分：型式评价试验（Electroacous tics-Sound level meters-Part 2:Pattern evaluation tests)
IEC62585电声学确定声级计自由场响应修正值的方法（Electroacoustics- Methods to determine corrections to obtain the freefield response of a sound level me- ter)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3 术语和计量单位
本规程采用GB/T3102.7规定的量和单位。 JJF1001—2011、JJF1034—2005和GB/T3947—1996中界定的及以下术语和定义
适用于本规程。 3.1声压soundpressure
瞬时总压强与相应静压间的差值。 注：声压单位为帕（Pa)。
I JJG188—2017
［IEC61672-1：2013，定义3.1
3.2声压级soundpressurelevel
声压信号的时间均方与基准值平方之比的以10为底的对数乘以10。 注： 1.声压级单位为分贝（dB）。 2.基准值为20μPa。 ［IEC61672-1：2013，定义3.2]
3.3频率计权frequencyweighting
显示装置上指示的频率计权信号级与相应恒幅正弦输人信号级的差值，是频率的特定函数。
注：级差单位为分贝（dB)。 ［IEC61672-1：2013，定义3.3
3.4时间计权timeweighting
规定时间常数的时间指数函数，该函数对声压信号的平方进行计权。 ［IEC61672-1：2013，定义3.4]
3.5声级 soundlevel
频率计权声压级frequency-weightedsoundpressurelevel 经时间计权或时间平均的频率计权声压信号平方的级。 注：声级单位为分贝（dB）。 ［IEC61672-1：2013，定义3.5]
3.6时间计权声级time-weightedsoundlevel
经时间计权的频率计权声压信号平方在运行时间内的时间平均与基准值平方之比，取以10为底的对数乘以10
注： 1时间计权声级用分贝（dB）表示。 2时间计权声级，例如频率计权为A和C，时间计权为F和S，表示符号为LAF、LAS、LCF 和 Lcs 3在某观察时刻t的A计权和F时间计权声级LAF（t）用公式（1）表示：
1 A(E)e-(r)/t de
LAr(t)=10lg
(1)
p3
式中：
TF -F时间计权的指数时间常数，S；一一从过去的某时刻，例如积分下限-αo，到观测时刻t的时间积分的虚拟变量；
PA（）—-A计权瞬时声压信号；
po———基准值，20μPa。 4图1所示的简图解析了公式（1）的表达过程。
2
