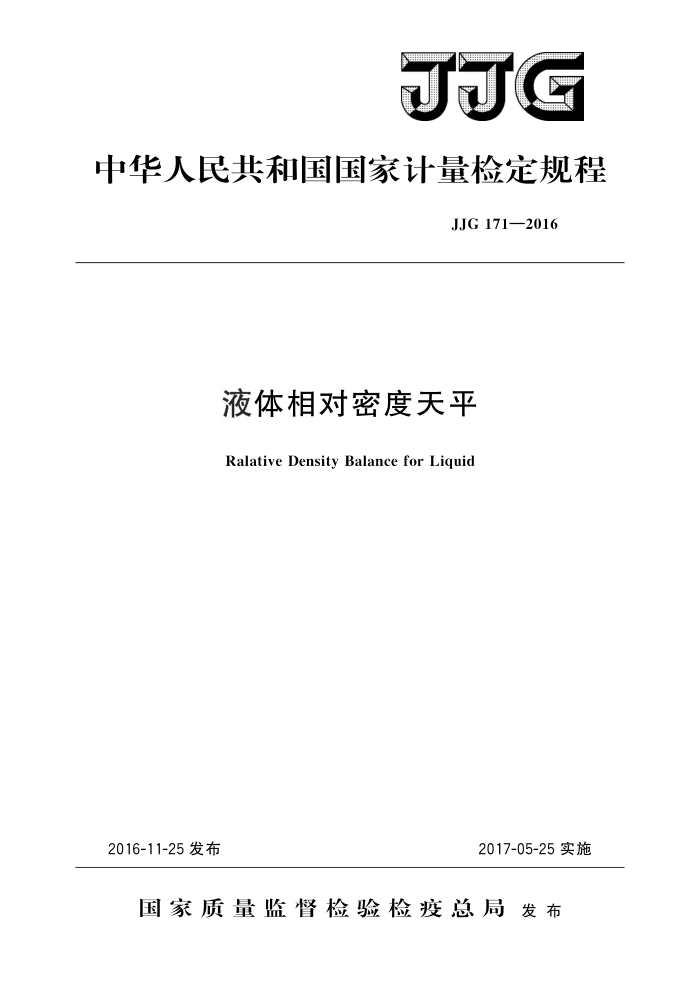

JJG
中华人民共和国国家计量检定规程
JJG171—2016
液体相对密度天平
Ralative Density Balance for Liquid
2016-11-25发布
2017-05-25实施
国家质量监督检验检疫总局发布 JJG 171—2016
液体相对密度天平检定规程
JJG 171—2016 代替JJG171—2004
VerificationRegulation of Ralative
Density Balance for Liquid
归口单位：全国质量密度计量技术委员会起草单位：上海市计量测试技术研究院
山东省计量科学研究院
本规程委托全国质量密度计量技术委员会负责解释 JJG 171—2016
本规程主要起草人：
瞿潮庆（上海市计量测试技术研究院）史 莉（山东省计量科学研究院）
参加起草人：
王 健（上海市计量测试技术研究院） JJG 171—2016
目 录
引言
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (4) (5) (7) (7) (7) (8) (9) (10) (11)
范围· 2 引用文件 3 术语和计量单位 3.1术语.. 3.2计量单位 4 概述…· 4. 1 原理·· 4.2用途…. 4.3结构图· 5计量性能要求. 5.1最大允许误差 5.2灵敏度 5.3 分度值…. 6通用技术要求 6.1外观及标志 6.2 测锤质量 6.3配套设备要求 7计量器具控制· 7.1检定条件. 7.2检定项目及检定方法. 8检定结果的处理和检定周期· 8.1检定结果的处理 8.2检定周期附录A （0～40.5）℃温度下蒸馏水相对密度附录B液体相对密度天平检定记录表格附录C液体相对密度天平检定证书内页格式附录D 液体相对密度天平检定结果通知书内页格式
1
.
T JJG171—2016
引言
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》和 JJF1229《质量密度计量名词术语及定义》共同构成支撑本规程修订工作的基础性系统规范。
本规程的修订主要是根据多年的实际应用情况，对JJG171一2004中部分描述做修改。与JJG171一2004相比，除编辑性修改外，主要技术变化如下：
增加了部分引用文件；一取消了专用码等术语；一增加了测锤、骑码等相关术语；
修改了相对密度值修正值公式。 本规程历次版本发布情况为：
-JJG171一2004液体相对密度天平； JJG171一1985液体比重天平。
II JJG 171—2016
液体相对密度天平检定规程
1范围
本规程适用于液体相对密度不超过2.0000的机械式液体相对密度天平（以下简称
天平）的首次检定、后续检定和使用中检查。
2引用文件
JJG99—2006码 JJF1229一2009质量密度计量名词术语及定义 OIMLR761：2006（E） 非自动衡器（Nonautomaticweighinginstruments）凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语 3.1.1测锤系统weightsystem
由相对固定体积和质量的测锤、双钩码及悬线金属丝所组成的系统。 3.1.2测锤plumb
由相对固定体积和质量的玻璃棒构成。在20℃时测锤体积为5cm。
3.1.3骑码rider
放置和移动于横梁槽口上的专用码。
3.1.4钩码hookedweight
顶部带有钩型的15g码。
3.1.5横梁槽口channelbeam
天平横梁上均匀分布10个V形凹槽，专门放置各种骑码。
3.1.6横梁分度的间距spaceofbeamgraduation
横梁分度尺上两个相邻的槽口中心距。
3.1.7相对密度ralativedensity
指在规定条件下物质密度 p：与参考物质密度 p2之比，即d=1，为无量纲的量。
02
本规程中“相对密度”指的是液体密度o在温度t时与蒸馏水在温度20℃下之比，即
d2o，其表达式为dso=卫
水
3.1.8密度分度值scaleinterval
天平的任意相邻两个槽口之间的相对密度差值。本规程中的天平1分度相当于
0.0001（相对密度值）。
1 JJG 171—2016
3.2计量单位 unit
液体相对密度天平的计量单位是无量纲的（来自于JJF1001一2011第3.8条的3款）。 4概述
4.1原理
天平利用了阿基米德定律和杠杆原理，是用一标准测锤浸没于液体中获得浮力而使横梁失去平衡，然后在横梁的V形槽里放置各种定量骑码，使横梁恢复平衡，即能正确测出该液体的相对密度值。 4.2用途
天平主要是医疗、化工、科学研究等部门的实验室，用于测定液体相对密度的计量
仪器。 4.3结构图
天平结构图如图1所示。
14
-
口
7
O
5
6
9
10
S
11
12
图1液体相对密度天平结构图
1一水平调整脚；2一支柱紧定螺丝；3一托架；4—玛瑙刀座；5—平衡调节器；6—横梁；7一重心铊； 8—弯头温度计；9—温度表夹；10—测锤；11—玻璃量筒；1215g钩码；13—骑码；14—指针
5计量性能要求
5.1最大允许误差
天平的最大允许误差应能达到表1所规定的要求。
2 JJG171—2016
表1天平的最大允许误差
最大允许误差
计量性能
±1 mg ±4分度土4分度土3分度后续检定土10分度
测锤系统与15g钩码的质量差值测锤体积差所引起的相对密度误差横梁分度的间距差所引起相对密度误差天平变动性所引起的相对密度误差
首次检定 ±8分度
使用中检查土10分度
以上三项指标之和的相对密度误差
注：“以上三项指标”系指测锤体积差、横梁分度的间距差、天平变动性所引起的相对密度
误差。
5.2灵敏度
天平灵敏度不小于1mm。 5.3分度值
分度值应以1×10，2×10″或5×10*形式表示，指数k为正整数、负整数或等于零。
6通用技术要求
6.1外观及标志 6.1.1外观质量
天平外观不应有影响性能的机械损伤，其结构与控制件应完整，操作灵活，所有配件应齐全。
5g、500mg骑码的刃部应光滑成弧形，其夹角不得大于横梁分度槽夹角的2/3，且不应有不规则的弯曲。
天平横梁的表面应光洁，不得有裂痕、砂眼、毛刺。分度槽必须平滑，不得有毛刺、锯齿状的缺陷。
横梁上的平衡指针尖与立柱架上的固定的指针尖应在同一水平轴线上，针尖间距不应超过1mm。
刀子的刃口和刀承工作面不得有裂痕、毛刺等缺陷。 测锤的表面应光滑，不得有疤痕、气泡、残缺等现象。如测锤内附有温度计，其分
度牌应紧密附着于测锤内壁，不得滑动。
测锤的悬丝应以直径（0.15～0.20）mm的白金丝或是耐腐蚀、不亲水和不易折断的材料制成。
双钩码的盖旋紧后不得留有显见缝隙。 6.1.2标志
天平出厂时，其产品上应具备清晰耐久的制造厂名称、型号、出厂编号和制造计量器具许可证标志以及编号。
3
