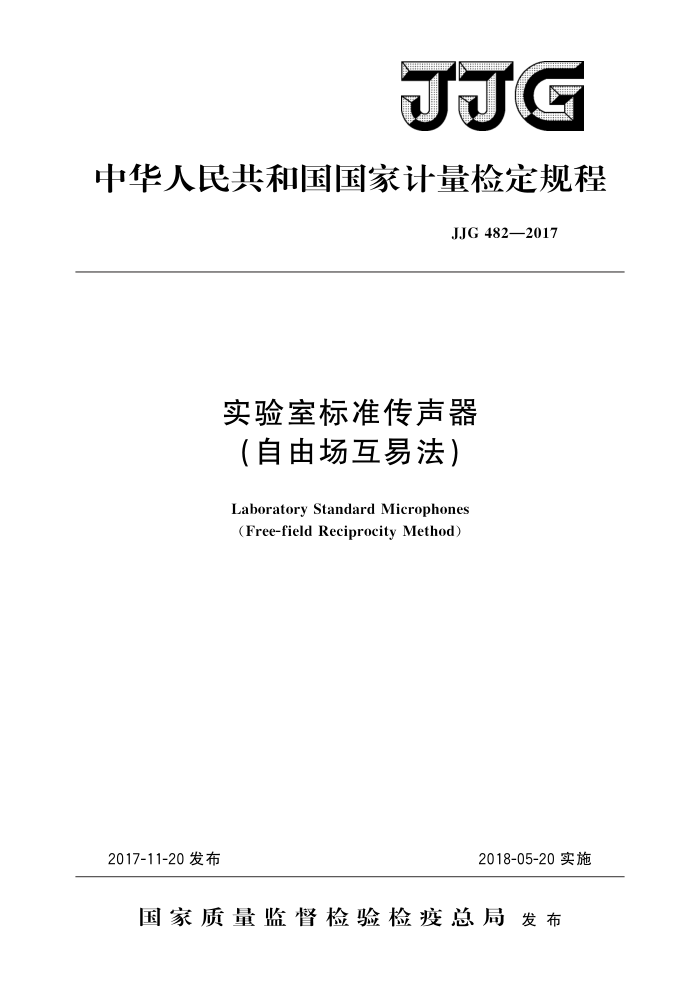

JJG
中华人民共和国国家计量检定规程
JJG 482—2017
实验室标准传声器（自由场互易法）
Laboratory Standard Microphones (Free-field Reciprocity Method)
2018-05-20实施
2017-11-20发布
国家质量监督检验检疫总局发布 JJG 482—2017
实验室标准传声器（自由场互易法）检定规程
JJG 482—2017 代替JJG482—2005
Verification Regulation of Laboratory Standard Microphones (Free-field Reciprocity Method)
归口单位：全国声学计量技术委员会起草单位：中国测试技术研究院
中国计量科学研究院
深圳市计量质量检测研究院
本规程委托全国声学计量技术委员会负责解释 JJG 482—2017
本规程起草人：
鄂治群（中国测试技术研究院）何龙标（中国计量科学研究院）牛锋（中国计量科学研究院）蒲志强（中国测试技术研究院）张国庆（深圳市计量质量检测研究院 JJG482—2017
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (7) (7) (8) (9) (10)
范围· 2 引用文件· 3 术语和计量单位 3.1实验室标准传声器. 3.2互易传声器. 3.3 传声器声中心· 3.4电转移阻抗· 3.5声转移阻抗…. A
1
概述· 5 计量性能要求· 5.1自由场灵敏度级的频率响应.. 6通用技术要求· 6.1 标志·· 6.2校准资料 7计量器具控制 7. 1 检定条件. 7. 2 检定项目. 7.3 检定方法. 7.4检定结果的处理· 7.5 检定周期·· 附录A传声器的声中心位置的数据附录B空气衰减系数附录C 检定证书和检定结果通知书的内页格式
.
I JJG482—2017
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》给出的规则编制。 本规程依据国家标准GB/T20441.1一2010《电声学测量传声器第1部分：实
验室标准传声器规范》和GB/T20441.3一2010《电声学 测量传声器 界第3部分：采用互易技术对实验室标准传声器的自由场校准的原级方法》对JJG482一2005《实验室标准传声器（自由场互易法）》进行修订。与JJG482一2005相比，除编辑性修改外主要技术变化如下：
修改了规程的适用范围，增加了LS2型实验室标准传声器；
一
修改了自由场灵敏度级的检定方法和操作步骤。 本规程的历次版本发布情况：
JJG482—2005; -JJG482—1987。
II JJG482—2017
实验室标准传声器（自由场互易法）检定规程
1范围
本规程适用于满足GB/T20441.1一2010规定的LS1型和LS2型实验室标准传声器的首次检定、后续检定和使用中检查。 2 引用文件
本规程引用下列文件： JJG175一2015工作标准传声器（静电激励器法） JJG449一2014倍频程和分数倍频程滤波器 JJF1001一2011通用计量术语及定义 JJF1034一2005声学计量名词术语及定义 GB/T3102.7声学的量和单位 GB/T3947声学名词术语 GB/T20441.1一2010电声学测量传声器第1部分：实验室标准传声器规范 GB/T20441.3一2010电声学测量传声器第3部分：采用互易技术对实验室
标准传声器的自由场校准的原级方法
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
本规程采用GB/T3102.7中规定的量和单位。 JJF1001一2011、JJF1034一2005和GB/T3947界定的以及下列术语和定义适用于
本规程。 3.1实验室标准传声器laboratorystandardmicrophone
可用原级校准方法，如密闭耦合腔互易法，校准到很高准确度的电容传声器。考虑随时间的稳定性和对环境条件的依赖性，其机械尺寸和电声特性要满足严格的要求。
[GB/T20441.1—2010，定义3.2] 3.2互易传声器reciprocal microphone
线性无源的传声器，其开路的正向和逆向转移阻抗在幅值上是相等的［GB/T20441.3—2010，定义3.1]
3.3传声器声中心acousticcentreofamicrophone
对于发送传声器，给定频率的正弦信号和规定的方向和距离上的一个点，围绕这个点在小范围内观察，从这个点呈现一个发射的近似的球形波阵面。
［GB/T20441.3—2010，定义3.3]
1 JJG482—2017
3.4电转移阻抗electricaltransferimpedance
对于2只声耦合传声器的系统，用作接收的传声器的开路电压与用作发送的传声器的电端的输人电流之比。
注：单位为欧姆（Q）。 ［GB/T20441.3—2010，定义3.5］
3.5声转移阻抗acousticaltransferimpedance
对于2只声耦合传声器的系统，作用于接收传声器膜片上的声压与用作发送的传声器所产生的短路体积速度之比。
注：单位为帕秒每立方米（Pa·s/m"） [GB/T20441.3—2010，定义3.6]
4概述
实验室标准传声器（以下简称传声器）是一种基于电容量变化实现声电转换的换能器，是声学计量中重要的标准器。传声器的自由场互易校准是指在自由声场中利用三只传声器，其中至少两只为互易传声器，通过对它们两两配对的接收灵敏度与发射灵敏度之比的测量，实现传声器自由场灵敏度的校准，非互易传声器只能用作声接收器。
5计量性能要求 5.1 自由场灵敏度级的频率响应
对于LS1P型传声器（在1000Hz～8000Hz频率范围）和LS2P型传声器（在 3150Hz～20000Hz频率范围），自由场灵敏度级与相应频率点处修正因子（见表1）之差的不均匀度（最大和最小灵敏度级的差值）不大于2dB。LS2F型传声器（在 3150Hz～20000Hz频率范围内）的不均匀度不大于2dB。
表1传声器0°入射自由场与压力场灵敏度级修正因子
修正因子/dB
频率/Hz
LS1P 0.26 0.41 0.65 0. 99 1. 51 2.32 3.55 5.09 6. 94
LS2P
1 000 1 250 1 600 2000 2 500 3 150 4 000 5 000 6300
0. 67 1.06 1. 61 2.46
2 JJG482—2017
表1(续）
修正因子/dB
频率/Hz
LS1P 8.62
LS2P 3.73 5. 31 7. 09 8. 68 9.14
8 000 10000 12 500 16000 20000
6通用技术要求 6.1 标志
传声器应具有以下清晰耐久的标志： 1）制造商的名称或商标； 2）产品的型号； 3）产品的序列号。
6.2校准资料
每只传声器应附有单独的出厂校准资料。出厂校准资料应包括该传声器的灵敏度级、正常工作需要的极化电压、参考频率。如需做气压、温度和相对湿度的修正，则应给出相应的修正系数。
7 计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
7.1检定条件 7.1.1参考环境条件
空气温度：23.0℃；相对湿度：50%；静压：101.325kPa。
7.1.2环境条件
空气温度：（18～28)℃；相对湿度：（25～85）%；静压：（90～105）kPa。
7.1.3计量标准及主要配套设备
在本规程规定的工作频率内，计量标准及主要配套设备的功能、性能要求如下： 1）参考传声器：作为检定中的参考传声器，应符合GB/T20441.1一2010对实验
室标准传声器的要求。
3
