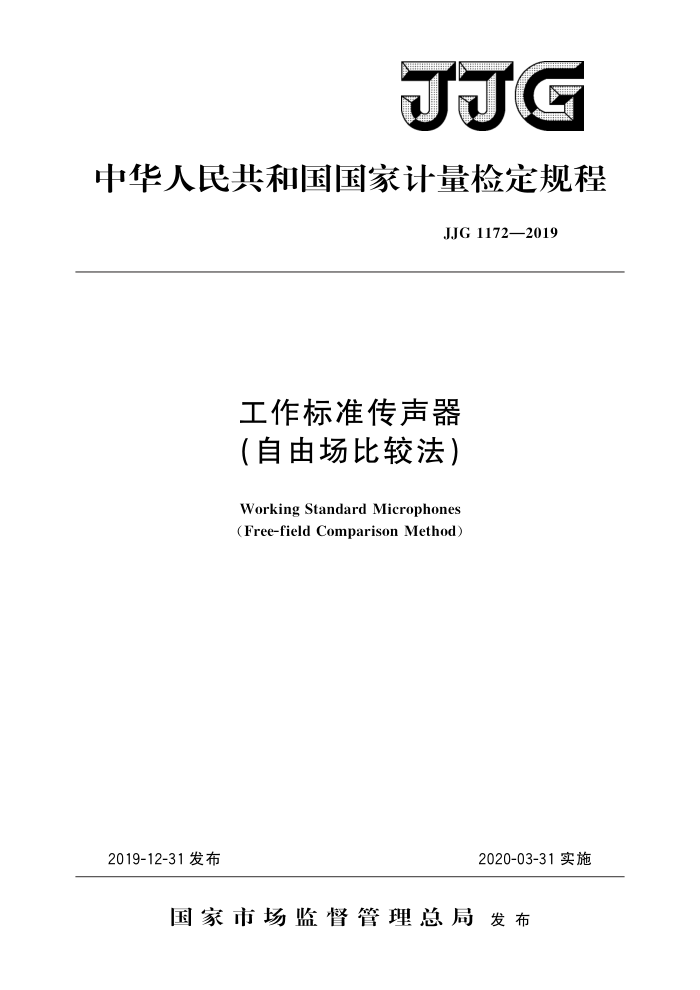

JJG
中华人民共和国国家计量检定规程
JJG1172—2019
工作标准传声器（自由场比较法）
Working Standard Microphones (Free-field Comparison Method)
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JG 1172—2019
工作标准传声器（自由场比较法）
检定规程
JJG 1172—2019
Verification Regulation of Working Standard Microphones (Free-field Comparison Method)
归口单位：全国声学计量技术委员会起草单位：中国计量科学研究院
深圳市计量质量检测研究院浙江省计量科学研究院福建省计量科学研究院
本规程委托全国声学计量技术委员会负责解释 JJG 1172—2019
本规程起草人：
冯秀娟（中国计量科学研究院）何龙标（中国计量科学研究院）牛锋（中国计量科学研究院）张国庆（深圳市计量质量检测研究院裘剑敏 文（浙江省计量科学研究院）李群（福建省计量科学研究院） JJG1172—2019
目 录
引言 1 范围· 2 引用文件· 3 术语和计量单位 3.1工作标准传声器 3.2参考传声器.· 3.3 监测传声器
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (5) (7) (7) (8) (9) (11)
概述· 5计量性能要求 5. 1 自由场灵敏度级 5. 2 灵敏度级的频率响应. 6通用技术要求， 6.1 标志
4
出厂资料… 计量器具控制
6.2 7 7.1检定条件 7. 2 检定项目· 7. 3 检定方法 7. 4 检定结果的处理.. 7.5检定周期…. 附录A参考传声器自由场灵敏度级的环境参数修正附录 B 检定证书和检定结果通知书的内页格式附录C测量不确定度评定示例
- JJG1172—2019
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》给出的规则和格式编制。
本规程参考国际标准IEC61094-8：2012《电声学测量传声器 馨第8部分：测定工作标准传声器自由场灵敏度的比较法》和GB/T20441.4一2006《测量传声器 第4部分：工作标准传声器规范》制定
已发布的JJG1019一2007《工作标准传声器（耦合腔比较法）》、JJG175一2015 《工作标准传声器（静电激励器法）》和本规程共同替代JJG175一1998《测试电容传声器》，本规程替代了JJG175一1998《测试电容传声器》中自由场比较法的内容。
本规程为首次发布。
II JJG1172—2019
工作标准传声器（自由场比较法）检定规程
1范围
本规程适用于满足GB/T20441.4一2006《测量传声器第4部分：工作标准传声器规范》规定的工作标准传声器的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： JJG175一2015工作标准传声器（静电激励器法） JJF1001通用计量术语及定义 JJG1019一2007工作标准传声器（耦合腔比较法） JJF1034声学计量名词术语及定义 JJF1059.1 测量不确定度评定与表示 JJF1147 消声室和半消声室声学特性校准规范 GB/T3102.7声学的量和单位 GB/T3947声学名词术语 GB/T15173—2010电声学声校准器 GB/T20441.3一2010电声学测量传声器第3部分：采用互易技术对实验室
标准传声器的自由场校准的原级方法
GB/T20441.4一2006测量传声器第4部分：工作标准传声器规范 IEC61094-2电声学测量传声器第2部分：采用互易技术对实验室标准传声
器的声压校准的原级方法（Electroacoustics一Measurementmicrophones一Part2：Pri- mary method for pressure calibration of laboratory standard microphones by the reciproc ity technique)
IEC61094-3电声学测量传声器第3部分：采用互易技术对实验室标准传声器的自由场校准的原级方法（Electroacoustics一Measurementmicrophones一Part3： Primary method for free-field calibration of laboratory standard microphones by the reci procity technique)
IEC61094-8：2012电声学测量传声器第8部分：测定工作标准传声器自由场灵敏度的比较法（Electroacoustics一Measurementmicrophones一Part8：Methodsfor determining the free-field sensitivity of working standard microphones by comparison)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
本规程采用GB/T3102.7中规定的量和单位。
1 JJG1172—2019
JJF1001、JJF1034和GB/T3947中界定的及以下术语和定义适用于本规程
3.1工作标准传声器workingstandardmicrophone
至少可用以下方法之一校准的传声器： a）IEC61094-2或GB/T20441.3—2010中规定的方法； b）与已校准过的实验室标准传声器作比较； c）使用GB/T15173一2010中规定的声校准器。 工作标准传声器应满足机械尺寸和电声性能方面的特定要求，特别是关于时间稳定
性和环境条件相关性的要求。
注：改自GB/T20441.4—2006，定义3.1。 3.2参考传声器referencemicrophone
自由场灵敏度已预先测定的实验室标准传声器。
3.3监测传声器monitormicrophone
用于监测测试环境中声压变化的传声器。 ［IEC61094-8：2012，定义3.3
4概述
工作标准传声器是一种机械尺寸和电声性能（特别在时间稳定性和环境条件影响方面）有特定要求的传声器，一般用于声压测量系统和声测量仪器的检定或校准。
工作标准传声器按直径大小（带保护栅）可分为23.77mm、13.2mm、7.0mm 等，按电声性能可分为压力场、自由场和扩散场。GB/T20441.4一2006中工作标准传声器的描述符号由字母WS（WorkingStandard）、后接一位表示直径大小的数字（1、2 或3）以及表示电声特性的第三个字母构成，描述直径大小的数字1、2、3分别表示 23.77mm、13.2mm、7.0mm，描述电声性能的第三个字母P、F、D分别表示压力场、自由场和扩散场，例如WS1F表示23.77mm自由场型工作标准传声器
5计量性能要求
5.1 自由场灵敏度级
工作标准传声器在200Hz～1000Hz范围内的参考频率处的最小自由场灵敏度级见表1。参考频率为1000Hz。
表1工作标准传声器的最小自由场灵敏度级
计量性能
WS1 34 dB
WS2 40 dB
WS3 60 dB
最小灵敏度级（参考灵敏度：1V/Pa） 5.2灵敏度级的频率响应
工作标准传声器灵敏度级的频率响应最大允许误差见表2。
2 JJG1172—2019
表2 2工作标准传声器频率响应的最大允许误差
最大允许误差/dB
频率/Hz 20~ WS2 ±0. 5 ±0. 5 ±0. 5 ±0. 5 ±0. 5 ±0. 5 ±0.75 ±1. 0 ±1. 25 ±1. 5 ±1. 75 ±2. 0
WS1 ±0. 5 ±0. 5 ±0. 5 ±0.75 ±1. 0 ±1.25 ±1. 5 ±1.75 ±2. 0
WS3 ±0. 5 ±0. 5 ±0. 5 ±0. 5 ±0.5 ±0. 5 ±0. 5 ±0. 5 ±0. 5 ±0.75 ±1. 0 ±1.25 ±1. 5 ±1. 75 ±2. 0
f. >f。~2 000
2 500 3150 4 000 5 000 6 300 8 000 10 000 12 500 16 000 20 000 25 000 31 500 40000 注：f。表示参考频率。
+2.0，—6.0
+2.0,—6.0
+2.0，-6.0
6 通用技术要求
6.1 标志
工作标准传声器应具有以下清晰耐久的标志：
制造商的名称或商标； —产品的型号；一产品的序列号。 出厂资料
6.2
每个工作标准传声器首次检定时应附有单独的出厂资料。出厂资料应包括该工作标准传声器的灵敏度级、正常工作需要的极化电压。如需做静压、温度和相对湿度的修正，则应给出相应的修正系数。 7计量器具控制
7.17 检定条件 7.1.1环境条件
空气温度：（20～26）℃；相对湿度：（35～75）%；静压：（94～103）kPa。
3
