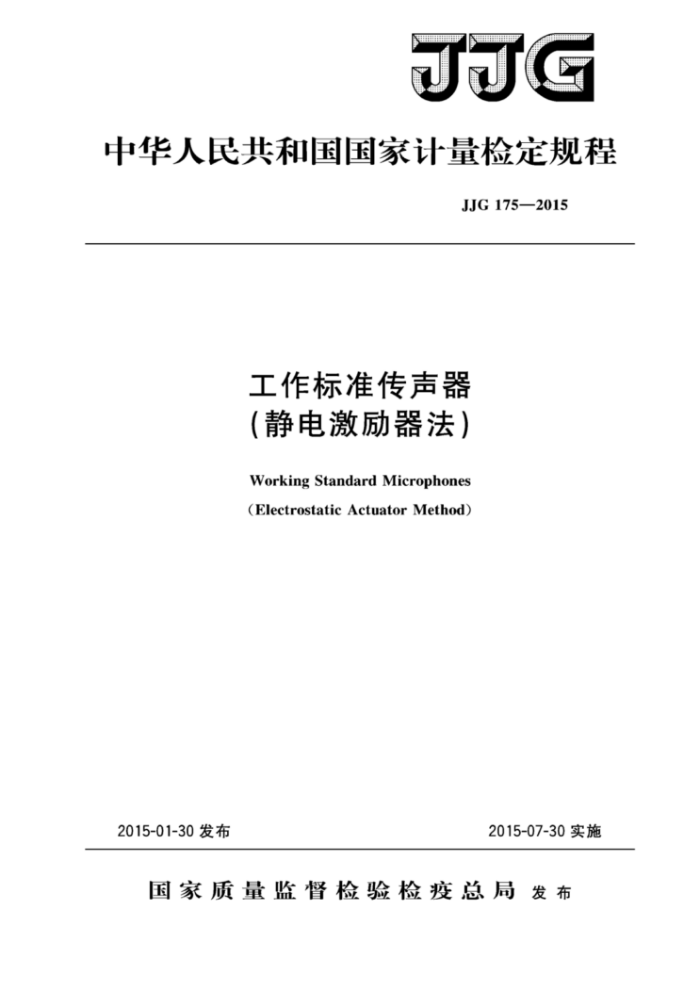

JJG
中华人民共和国国家计量检定规程
JJG175—2015
工作标准传声器（静电激励器法）
Working Standard Microphones (Electrostatic Actuator Method)
2015-07-30实施
2015-01-30发布
国家质量监督检验检疫总局发布 JJG175—2015
工作标准传声器
（静电激励器法）检定规程 Verification Regulation of Working Standard Microphones (Electrostatic Actuator Method)
JJG175—2015 代替JJG175—1998
归口单位：全国声学计量技术委员会主要起草单位：中国计量科学研究院
浙江省计量科学研究院
参加起草单位：无锡吉兴汽车声学部件科技有限公司
深圳市计量质量检测研究院
本规程委托全国声学计量技术委员会负责解释 JJG 175—2015
本规程主要起草人：
许欢（中国计量科学研究院）牛 锋（中国计量科学研究院）裘剑敏（浙江省计量科学研究院）
参加起草人：
何龙标（中国计量科学研究院）黄威（无锡吉兴汽车声学部件科技有限公司）陈成新 （深圳市计量质量检测研究院） JJG175—2015
目 录
引言 1 范围· 2 引用文件 3术语和计量单位 3.1工作标准传声器. 3.2青 静电激励器..·. 3.3传声器的静电激励器响应 4概述 5 计量性能要求。 5.1 灵敏度级。 5.2 灵敏度级的频率响应。 5.3 动态范围上限 6通用技术要求* 6.1标志 6.2出厂校准资料 7 计量器具控制 7.1 检定条件。 7. 2 检定项目 7. 3 检定方法 7. 4 检定结果的处理。… 7.5检定周期* 附录A声校准器的静压修正附录B 声校准器的腔体积修正附录C 检定证书和检定结果通知书的内页格式附录D 测量不确定度评定实例
(Ⅲ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (5) (8) (8) (9) (10) (11) (13)
..
..
.
I JJG175—2015
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》给出的规则和格式编制。
本规程是以国家标准GB/T20441.4—2006《测量传声器 第4部分：工作标准传声器规范》（IEC61094-4：1995，IDT）和国际标准IEC61094-6：2004《测量传声器第6部分：用于测定频率响应的静电激励器》为基础制定。
已发布的JJG1019一2007《工作标准传声器（耦合腔比较法）》和本规程共同代替JJG175一1998《测试电容传声器》。
本规程所替代规程的历次版本发布情况为：
JJG175—1984; -JJG175—1998。
II JJG175—2015
工作标准传声器（静电激励器法）检定规程
1范围
本规程适用于满足GB/T20441.4一2006《测量传声器第4部分工作标准传声器规范》规定的工作标准传声器的首次检定、后续检定和使用中的检查。 2引用文件
本规程引用下列文件： JJF1001一2011通用计量术语及定义 JJF1034一2005声学计量名词术语及定义 JF1293一2011静电激励器校准规范 GB3102.7一1993声学的量和单位 GB/T3947—1996声学名词术语 GB/T15173一2010电声学声校准器 GB/T20441.3一2010电声学测量传声器第3部分：采用互易技术对实验室
标准传声器自由场校准的原级方法
GB/T20441.4一2006测量传声器第4部分：工作标准传声器规范 IEC61094-2电声学测量传声器第2部分：采用互易技术对实验室标准传声
器的声压校准的原级方法（Electroacoustics一Measurementmicrophones一Part2：Pri marymethod forpressurecalibration of laboratorystandard microphones bythereciproc ity technique)
IEC61094-6：2004 测量传声器第6部分：用于测定频率响应的静电激励器 (MeasurementmicrophonesPart 6:Electrostatic actuatorsfordetermination offre quency response)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位
本规程采用GB3102.7一1993中规定的量和单位。 JJF1001—2011、JF1034—2005和GB/T3947—1996中界定的及以下术语和定义
适用于本规程。
本规程根据需要，引用了GB/T20441.4一2006和IEC61094-6：2004中的以下术语和定义： 3.1工作标准传声器 workingstandardmicrophone
至少可用以下方法之一校准的传声器： a）IEC61094-2或GB/T20441.3—2010中规定的方法；
1 JJG 175—2015
b）与已校准过的实验室标准传声器作比较； c）使用GB/T15173一2010中规定的声校准器工作标准传声器应满足机械尺寸和电声性能方面的特定要求，特别是关于时间稳定
性和环境条件相关性的要求。
［GB/T20441.4—2006，定义3.1] 3.2静电激励器electrostaticactuator
用于测定传声器频率响应的装置，它包含一个置于传声器膜片附近的导电刚性平板，在平板和膜片间施加时变电压，可产生均匀地分布在膜片表面上的模拟声压的静电力。
［IEC61094-6：2004，定义3.1] 3.3 传声器的静电激励器响应electrostaticactuatorresponseofamicrophone
用特别设计的静电激励器测得的传声器输出，该输出是频率的函数。静电激励器驱动电压的幅频特性相对于规定频率是均匀的。
注：静电激励器响应的单位为分贝（dB)。 ［IEC61094-6：2004，定义3.2]
概述
4
工作标准传声器是一种机械尺寸和电声性能（特别在时间稳定性和环境条件影响方面）有特定要求的传声器，一般用于声压测量系统和声测量仪器的检定或校准。 5 计量性能要求 5.1# 灵敏度级
工作标准传声器在200Hz～1000Hz范围内的参考频率f。处的最小灵敏度级见表1。f。一般为250Hz。
表1工作标准传声器的最小灵敏度级
WS1 —34 dB
WS2 —40 dB
WS3 60 dB
计量性能
最小灵敏度级（参考灵敏度：1V/Pa）注：WS1型、WS2型、WS3型工作标准传声器的定义见GB/T20441.4一2006。
5.2灵敏度级的频率响应
工作标准传声器灵敏度级的频率响应最大允许误差见表2。
表2工作标准传声器频率响应的最大允许误差
最大允许误差/dB
频率/Hz
WS1 ±0. 5 参考 ±0. 5
WS2 ±0.5 参考 ±0. 5
WS3 ±0.5 参考 ±0.5
20~ f。 >f。~2 000
2 JJG175—2015 表2(续)
最大允许误差/dB
频率/Hz
WS2 ±0. 5 ±0. 5 ±0. 5 ±0.75 ±1. 0 ±1.25 ±1. 5 ±1.75 ±2.0
WS1 ±0. 75 ±1. 0 ±1. 25 ±1. 5 ±1.75 ±2.0 +2.0，6.0
WS3 ±0. 5 ±0. 5 ±0. 5 ±0. 5 ±0. 5 ±0. 5 ±0.75 ±1. 0 ±1.25 ±1. 5 ±1.75 ±2. 0
2 500 3 150 4 000 5 000 6 300 8 000 10 000 12 500 16 000 20000 25 000 31 500 40000
+2.0，6.0
+2.0，6.0
5.3 动态范围上限
动态范围上限以声压级给出，在160Hz～1000Hz的频率范围内该声压级所引起的总谐波失真为3%，对动态范围上限的要求见表3。
表3工作标准传声器的动态范围上限
WS1 ≥135 dB
WS3 ≥150 dB
计量性能
WS2 ≥140 dB
动态范围上限（参考20μPa)
6 通用技术要求
6.1 标志
工作标准传声器应具有以下清晰耐久的标志： 1）制造商的名称或商标； 2）产品的型号； 3）产品的序列号。
6.2出厂校准资料
每个工作标准传声器应附有单独的出厂校准资料。出厂校准资料应包括该工作标准传声器的灵敏度级、正常工作需要的极化电压，如需做静压、温度和相对湿度的修正，则应给出相应的修正系数。
3 JJG
