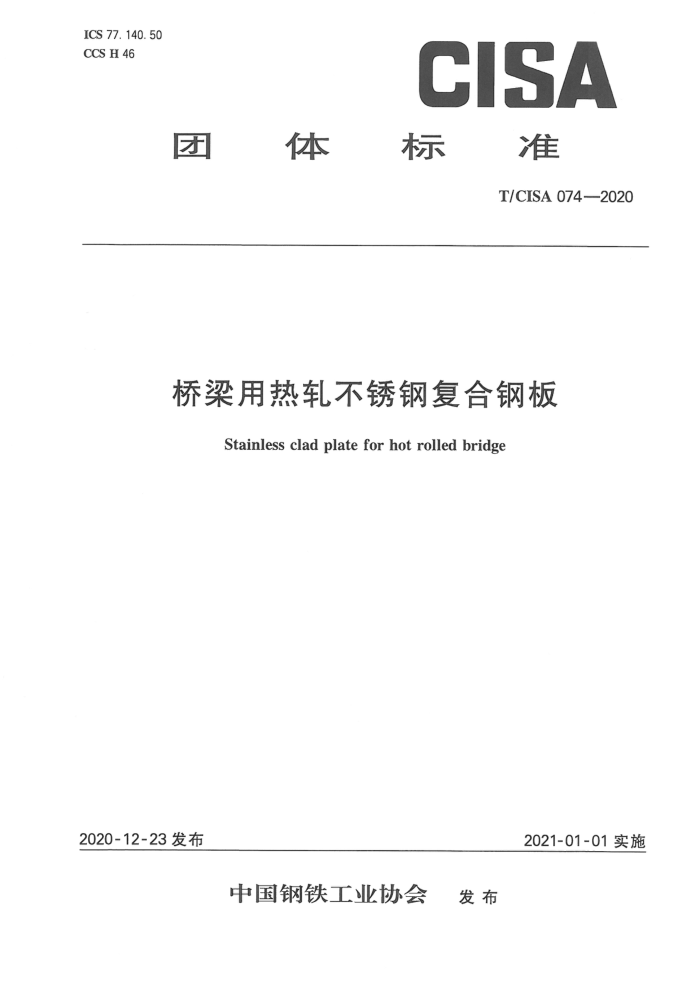

ICS 77. 140.50 CCS H 46
CISA
体
准 T/CISA 074—2020
团
标
桥梁用热轧不锈钢复合钢板
Stainless clad plate for hot rolled bridge
2020-12-23发布
2021-01-01实施
中国钢铁工业协会 发布 T/CISA074—2020
前言
本文件参照GB/T1.1--2020《标准化工作导则 厂第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国钢铁工业协会提出。 本文件由全国钢标准化技术委员会（SAC/TC183)归口。 本文件起草单位：鞍钢股份有限公司、冶金工业信息标准研究院、中铁大桥局集团物资有限公司、中
铁宝桥集团有限公司、中铁山桥集团有限公司。
本文件主要起草人：李文斌、管吉春、朴志民、张维旭、严生平、车平、徐向军、王刚、张超、何玉峰、 高强、傅黎。 T/CISA074—2020
桥梁用热轧不锈钢复合钢板
1范围
本文件规定了采用轧制复合生产的桥梁用不锈钢复合钢板的分类和牌号表示方法、订货内容、尺寸、 外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书、
本文件适用于采用轧制复合生产的复材厚度不小于1mm、总厚度不小于5mm的桥梁用热轧不锈钢复合钢板（以下简称复合钢板）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T222 2钢的成品化学成分允许偏差 GB/T 247 钢板和钢带包装、标志及质量证明书的一般规定 GB/T 709 热轧钢板和钢带的尺寸、外形、重量及允许偏差
桥梁用结构钢
GB/T 714 GB/T4237 不锈钢热轧钢板和钢带
GB/T 4334—2019 9金属和合金的腐蚀奥氏体及铁素体-奥氏体（双相）不锈钢晶间腐蚀试验方法 GB/T6396复合钢板力学及工艺性能试验方法 NB/T47013.3 承压设备无损检测第3部分：超声检测 NB/T 47013.5 承压设备无损检测 第5部分：渗透检测
3术语和定义
GB/T6396界定的以及下列术语和定义适用于本文件。
3. 1
不锈钢复合钢板stainlesssteelcladplate 以桥梁用热轧钢板为基材，在其一面或两面整体连续地复合一定厚度不锈钢的复合钢板。
3. 2
基材basemetal 复合钢板中主要承受结构强度的桥梁用热轧钢板。
3. 3
复材claddingmetal 复合钢板中的包覆材料。
3. 4
复合界面 compoundcontactinterface 复合钢板复材和基材之间的分界面。
1 T/CISA 074—2020
3.5
轧制复合rolledcompounding 在轧制过程中，实现复材与基材之间的冶金结合。
3.6
结合率unionrate 复合钢板的复材、基材间呈冶金结合状态的面积占总界面面积的百分率。
3.7
修补焊接 安patchedwelding 按一定要求除去未结合部分的复材，在基材上堆焊不锈钢，经处理后使复材保持原有性能的作业。
3.8
外弯试验 externalbendtest 试样受拉面为复材的弯曲试验。
3.9
内弯试验 internalbendtest 试样受拉面为基材的弯曲试验。
4分类和牌号表示方法
4.1分类
按照界面结合率等级和用途，复合钢板的分类见表1。
表1分类
界面结合率/%
用 途
结合率等级
100 ≥99 ≥95
R1 R2 R3
适用于不允许有未结合区存在的、加工时要求严格的结构件上
适用于可允许有少量未结合区存在的结构件上适用于复材只作为耐腐蚀或美观的一般结构件上
牌号表示方法单面复合：复合钢板牌号由复材牌号十基材牌号组成。 双面复合：复合钢板牌号由复材牌号十基材牌号十复材牌号组成。 示例：复材为S31603不锈钢板、基材为Q370qE钢板的单面复合钢板牌号标记为：S31603十Q370qE。
4.2
订货内容
5
按本文件订货的合同或订单应包括下列内容： a）本文件编号； b）牌号； c) 结合率等级； d) 交货状态： e) 规格； f) 尺寸、外形精度；
2 T/CISA 074—2020
g）重量; h）特殊要求。
6尺寸、外形、重量
6.1规格表示方法
单面复合：复合钢板尺寸规格为（复材厚度十基材厚度)×宽度×长度。 双面复合：复合钢板尺寸规格为（复材厚度十基材厚度十复材厚度）×宽度×长度。 示例：复材厚度为3mm的不锈钢板、基材厚度为20mm的桥梁钢板，宽度为2000mm、长度为9000mm的单面复合钢板的
规格表示为：（3+20）mm×2000mmX9000mm。 6.2尺寸、外形 6.2.1复合钢板复材公称厚度 度一般在1.0mm~18.0mm，通常为2.0mm~4.0mm；复合钢板总厚度不小于5mm，一般不大于60mm 也可根据需要，由供需双方协商确定 6.2.2复合钢板及复材厚度允许偏差应符合表2的规定。
表2 厚度允许偏差
复材厚度允许偏差
复合钢板总厚度允许偏差
R1、R2
不大于复材公称尺寸的士10%，
不大于复材公称尺寸的土9%，
总厚度允许偏差应符合 GB/T709的规定
且不大于±1mm
且不大于±1mm
6.2.3复合钢板的其他尺寸允许偏差及外形应符合GB/T709的规定， 6.2.4 特殊要求由供需双方协商确定 6.3重量
复合钢板按理论重量交货。复合钢板的理论重量为复材、基材各自相应标准中规定的理论重量之和。
7技术要求
7.1复材和基材 7. 1. 1 复材和基材的牌号和化学成分应符合表3中的规定。复合钢板成品化学成分允许偏差应符合 GB/T222的有关规定。 7.1.2经供需双方协议，也可选用表3规定以外复材和基材，其技术要求应满足相应标准的规定。
表3牌号和化学成分
复 材
基材
典型牌号统一数字代码
执行标准
执行标准
典型牌号
S30408、S30403、S31608 S31603、S32168、S22053
Q345q.Q370q.Q420q Q345qNH,Q370qNH,Q420qNH
GB/T 4237
GB/T 714
3
