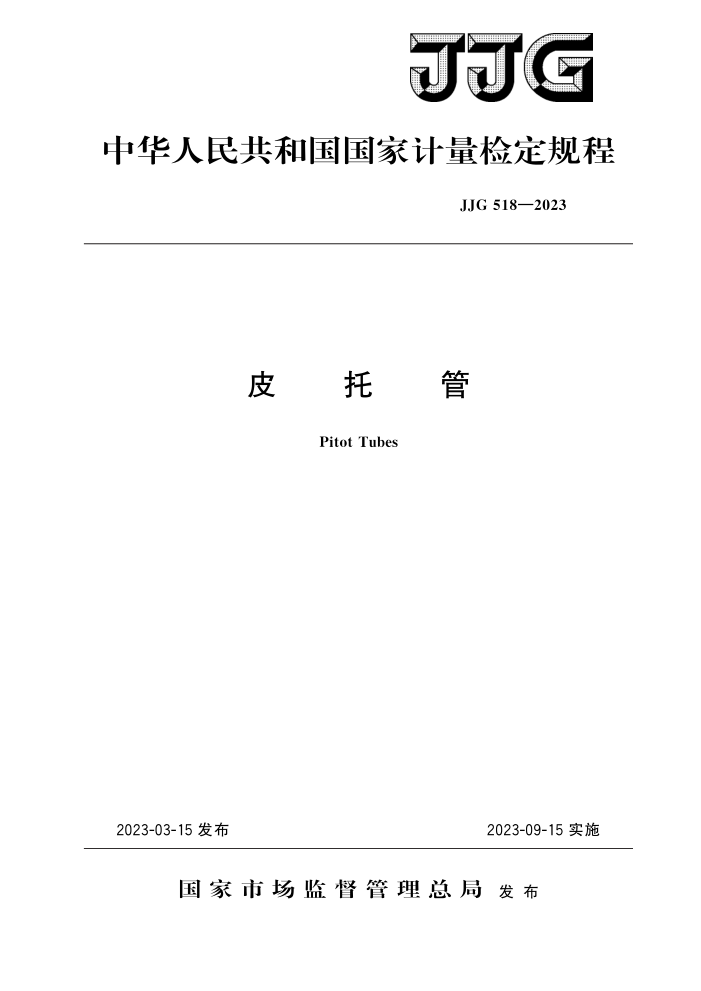

JJG
中华人民共和国国家计量检定规程
JJG 518—2023
皮托管
Pitot Tubes
2023-03-15发布
2023-09-15实施
国家市场监督管理总局发布 JJG518—2023
皮托管检定规程 VerificationRegulation of
JJG518—2023 代替JJG5181998
Pitot Tubes
归口单位：全国气象专用计量器具计量技术委员会气象压力
分技术委员会
主要起草单位：中国气象局气象探测中心
中国计量科学研究院中航工业北京长城计量测试技术研究所
参加起草单位：新疆气象技术装备保障中心
江苏省气象探测中心
本规程委托全国气象专用计量器具计量技术委员会气象压力分技术委
员会负责解释 JJG518—2023
本规程主要起草人：
刘昕（中国气象局气象探测中心）
崔骊水（中国计量科学研究院）
李松奎（中国气象局气象探测中心）王毅 （中航工业北京长城计量测试技术研究所）
参加起草人：
曹 鹏（中国计量科学研究院）吴 宁（新疆气象技术装备保障中心）张 正（江苏省气象探测中心） JJG518—2023
录
目
引言 1 范围· 2引用文件 3术语和计量单位 3.1术语·. 3.2计量单位 4 概述 5 计量性能要求·. 5.1皮托管校准系数· 5.2重复性 6 通用技术要求· 6.1L型皮托管 6.2S型皮托管 T
(Ⅱ) (1） (1 ) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (6) (6) (7) (8) (9) (10)
计量器具控制 7. 1 检定条件· 7.2 检定项目. 7. 3 检定方法 7. 4 检定结果的处理·： 7. 5 检定周期· 附录A标准皮托管风速计算方法附录BL型标准皮托管检定记录格式附录 C L型工作级皮托管（S型皮托管）检定记录格式附录 D 检定证书/检定结果通知书内页格式 JJG 518—2023
引言
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、 JJF1059.1《测量不确定度评定与表示》共同构成支撑本规程修订工作的基础性系列规范。
本规程与JJG518一1998相比，除编辑性修改外主要技术变化如下：
增加了引用文件（见第2章）及术语和计量单位（见第3章）；计量性能要求对L型标准皮托管、L型工作级皮托管和S型皮托管进行了分别
规定，增加了测量范围和重复性（见第5章）；
通用技术条件中删除了外形尺寸要求（见第6章）；细化了检定不同类型皮托管的标准器，修改了风洞、微差压计和配套环境设备
的技术要求，增加了试验环境湿度的要求（见7.1）；
删除了皮托管尺寸、夹角，总压孔直径、静压孔直径等的测量；细化了检定方法（见7.3）；更改了皮托管的检定周期（见7.5）；删除了附录3；增加了标准皮托管风速计算方法（见附录A）；细化了检定记录格式（见附录B、附录C）；细化了检定证书/检定结果通知书内页信息及格式（见附录D）。
本规程的历次版本发布情况为：
JJG518—1998。
II JJG518—2023
皮托管检定规程
1范围
本规程适用于L型皮托管和S型皮托管的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用了下列文件： JJF1001一2011通用计量术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位 3.1术语 3.1.1静压孔staticpressuretapping
一组用于测量流体静压的孔。 3.1.2总压孔total pressure tapping
用于测量流体滞止压力的孔。 3.1.3压差differentialpressure
总压孔和静压孔之间的压力差。 3.2计量单位 3.2.1皮托管的校准系数为无量纲常数，表示为α。 3.2.2皮托管测得的差压值的法定计量单位为帕斯卡，符号为Pa。
4概述
皮托管是一种通过测量流体总压和静压之间的压差来确定流体流速的管状装置，通
常与微差压计配套使用。按照皮托管外形结构的不同，可以分为L型皮托管和S型皮托管两种。
L型皮托管由支杆和圆柱形测头组成，支杆和测头垂直连接。直角的一边为测头，总压孔位于测头的顶部，静压孔位于测头周围的一个或多个横截面上，从静压孔到总压孔的部分称为鼻端，鼻端形状有球形、锥形和椭圆形3种；直角的另一边为支杆，其上有定向杆、总压接头和静压接头。L型皮托管外形结构如图1所示。
1 JJG 518—2023
3
5
A
A-A
图1L型皮托管结构示意图
1一总压孔：2一鼻端：3—测头：4—静压孔；5—隔离圈： 6一支杆：7一定位杆：8一压力表接头；a一总压：b一静压
S型皮托管由两根外形相同的金属管定向焊接而成，测头上有两个方向相反的开口，两个开口截面互相平行。测量时，正对气流来向的开口测得的是总压，背向气流来向的开口测得的是静压。S型皮托管外形结构如图2所示。
d
L
0. 05d LA=Lp
A或B
图2S型皮托管结构示意图
5计量性能要求 5.1皮托管校准系数 5.1.1L型标准皮托管校准系数：0.997~1.003。 5.1.2L型工作级皮托管校准系数：0.99～1.01。 5.1.3S型皮托管校准系数：0.81～0.86。 5.2重复性 5.2.1L型标准皮托管重复性：≤0.3%。 5.2.2L型工作级皮托管重复性：≤0.5%。 2 JJG518—2023
5.2.3S型皮托管重复性：≤0.5%。
6通用技术要求
6.1L型皮托管 6.1.1外观 6.1.1.1标志
皮托管应有制造厂家（或商标）、型号、出厂编号、校准系数等信息。 6.1.1.2外形结构
a）皮托管整个金属管应粗细均匀，表面应光滑，不得有扭曲、毛刺、变形等现象。 b）感压孔周围不应有毛刺、缺口、裂痕、凹凸不平等现象。 c）皮托管的总压孔与总压接头、静压孔与静压接头均应通畅，不得堵塞。 d）皮托管的总压管与总压接头、静压管与静压接头之间各焊缝处应气密，不得
漏气。
e）静压孔的数目应不小于6个。 f）支杆尾端的定向杆应与测头平行。
6.2S型皮托管 6.2.1外观 6.2.1.1标志
皮托管应有制造厂家（或商标）、型号、出厂编号、校准系数、测头方向等信息。 6.2.1.2外形结构
a）感压孔应对称地分布在测头两端。 b）感压孔截面应垂直于金属管轴线所构成的平面。
7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1检定用仪器设备 7.1.1.1标准器及配套设备
标准器及配套设备详见表1。
表1标准器及配套设备
设备名称激光多普勒测速仪
技术指标
测量范围：（5～30）m/s 最大允许误差：土0.1% 标准皮托管校准系数：
（检定标准皮托管用标准器） L型标准皮托管（检定
L型工作级和S型皮托管用标准器）
0.997~1.003
3
