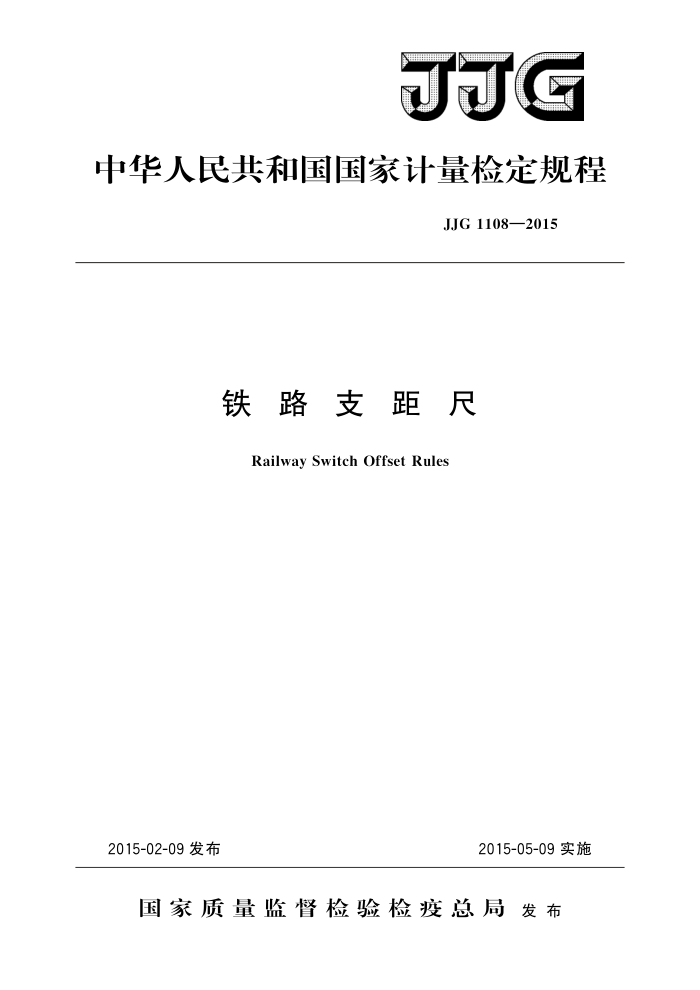

JJG
中华人民共和国国家计量检定规程
JJG1108—2015
铁路支距尺
Railway Switch Offset Rules
2015-05-09实施
2015-02-09发布
国家质量监督检验检疫总局发布 JJG1108—2015
铁路支距尺检定规程 Verification Regulation of Railway
JJG 1108—2015
Switch Offset Rules
归口单位：全国铁路专用计量器具计量技术委员会铁路
专用长度分技术委员会
主要起草单位：沈阳铁路局质量技术监督所
郑州铁路局质量技术监督所
西安铁路局质量技术监督所
参加起草单位：石家庄铁路运输学校工厂
中国铁道科学研究院标准计量研究所
本规程委托全国铁路专用计量器具计量技术委员会铁路专用长度分技
术委员会负责解释 JJG 1108—2015
本规程主要起草人：
汪法平（沈阳铁路局质量技术监督所）夏巍华（郑州铁路局质量技术监督所）麻勇 (西安铁路局质量技术监督所)
参加起草人：
范振亮 （石家庄铁路运输学校工厂）周梦林（中国铁道科学研究院标准计量研究所） JJG1108—2015
目 录
引言 1 范围·· 2 概述· 3 计量性能要求· 3.1测量面的表面粗糙度.· 3.2 标记宽度和宽度差 3.3 尺身基准面的直线度： 3.4 测量面对搭轨面的垂直度 3.5 两测头测量面及压测板量爪测量面的有效高度 3.6 两测头工作母线所构成的平面对尺身基准面的垂直度.. 3.7 游标标记与主尺标记的重合度.· 3.8 最大允许误差， 3. 9 绝缘电阻·
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (6) (6) (7) (8) (9)
通用技术要求 4. 1 外观· 4.2 各部分相互作用 4.3 各部分相对位置。 5计量器具控制. 5.1检定条件. 5.27 检定项目 5.3 检定方法· 5. 4 检定结果的处理· 5.5检定周期· 附录A 铁路支距尺检定器示意图附录 B 铁路支距尺检定记录表附录 C 检定证书和检定结果通知书内页格式
4
- JJG 1108—2015
引言
本规程根据TB/T3148一2007《铁路支距尺》和《高速铁路无诈轨道线路维修规则（试行）》［（铁运）【2012】83号］中相关要求编制而成
本规程为首次制定
ⅡI JJG1108—2015
铁路支距尺检定规程
1范围
本规程适用于分度值不大于0.2mm、测量范围为（100～1290）mm和（100~～ 1800）mm的铁路支距尺的首次检定、后续检定和使用中检查。
2概述
铁路支距尺（以下简称为“支距尺”）是用于测量铁路道岔的导曲线支距尺寸的专用计量器具。支距尺的结构见图1。
A
3/
1
2
4/
461 F 0
56
1'
y-y
r-
哈
1)1 11110
LY
尺身基准面
尺身基准面
图1 铁路支距尺结构示意图
1一绝缘板；2一测头：3一尺身：4一压侧板；5一游框：6一游标
3计量性能要求 3.1 测量面的表面粗糙度
测头测量面的表面粗糙度Ra应不大于1.6um；压测板量爪测量面的表面粗糙度
Ra首次检定应不大于3.2um。后续检定应不大于6.3um。 3.2标记宽度和宽度差
主尺和游标的标记宽度为（0.10～0.30）mm，标记宽度差应不大于0.05mm。 3.3尺身基准面的直线度
尺身基准面的直线度在全长范围内应不大于0.5mm。 3.4 测量面对搭轨面的垂直度
两测头测量面对绝缘板搭轨面，压测板量爪测量面对压测板搭轨面的垂直度应不大于0.05mm。 3.5两测头测量面及压测板量爪测量面的有效高度
两测头测量面及压测板量爪测量面的下边缘至搭轨面的有效高度应不超过（16土
0.2)mm。
1 JJG1108—2015
3.6两测头工作母线所构成的平面对尺身基准面的垂直度
两测头工作母线所构成的平面对尺身基准面的垂直度应不大于0.2mm。 3.7游标标记与主尺标记的重合度
支距尺游标零标记与主尺任意一条标记重合时，游标的尾标记与主尺相应标记的重合度应不大于0.06mm。 3.8最大允许误差
支距尺示值最大允许误差首次检定为士0.4mm，后续检定为土0.5mm。 3.9绝缘电阻
两测头之间、测头与压测板量爪之间的绝缘电阻应不小于1M2。
4 通用技术要求
4.1外观
支距尺各部分均不应有划伤、碰痕、氧化层及镀铬层脱落等缺陷：绝缘板上的所有螺钉孔和销钉装配完后，应用封口蜡密封；尺身标记及数字应清晰；尺身上应具有产品名称、型号规格、制造厂名、出厂日期、出厂编号的标牌。
后续检定时允许有不影响使用的外观缺陷。 4.2各部分相互作用
游框移动应平稳、灵活。当其移到尺身任一位置时，用手轻轻摆动量爪，游框与尺身之间不应有明显的晃动，绝缘板与尺身连接应牢固可靠。 4.3各部分相对位置
游标尺标记与主尺标记应平行，且无目力可见的倾斜。游标标记面棱边至尺身标记表面的距离应不大于0.5mm。 5计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 5.1检定条件 5.1.1检定器具
检定支距尺应具备铁路支距尺检定器（以下简称“检定器”，见附录A）和其他必要的计量器具，具体见表1。
表1# 检定器具一览表
计量标准器或配套设备
规格 I型、Ⅱ型分度值0.01mm MPEV:10μm (0.02~0.5）mm MPE：±12μm
技术要求
I型检定器MPE：土0.08mm； Ⅱ型检定器：各检定点按实际值使用，U≤0.06mm
检定器
读数显微镜塞尺表面粗糙度比较样块 Ra（0.8~6.3）μm 17%~+12%
-
2 JJG1108—2015
表1(续)
规格 63 mm
技术要求
计量标准器或配套设备直角尺深度游标卡尺量块杠杆百分表兆欧表 5.1.2检定环境
2级
(0~200)mm 分度值为0.02mm；MPE：±（20μm+5×10-5l)
5等 1级 10级
不小于1mm
500 V
检定温度为（20士7）℃，温度波动不大于1℃/h，检定前支距尺与其标准器的温
度平衡时间应不少于2h。 5.1.3检定记录
检定前按附录B所示的格式准备检定记录。 5. 2 检定项目
检定项目一览表见表2。
表2检定项目一览表
首次检定 后续检定 使用中检查 +
序号 1 外观 2 各部分相互作用 3 分度值 4 各部分相对位置 L5 测量面的表面粗糙度 6 标记宽度和宽度差 > 尺身基准面的直线度 8 测量面对搭轨面的垂直度 9 两测头测量面及压测板量爪测量面的有效高度
检 定 项 目
+ +
+ 十
+ + + + + + + + +
/
+ +
+
+ +
+ +
两测头工作母线所构成的平面对尺身基准面的垂直度
10
+
+ + +
+ + +
11 游标标记与主尺标记的重合度 12 示值误差 13 绝缘电阻
+
注：“十”表示应检定，“二”表示可不检定。 5. 3 检定方法 5.3.1 外观
目力观察。
3
