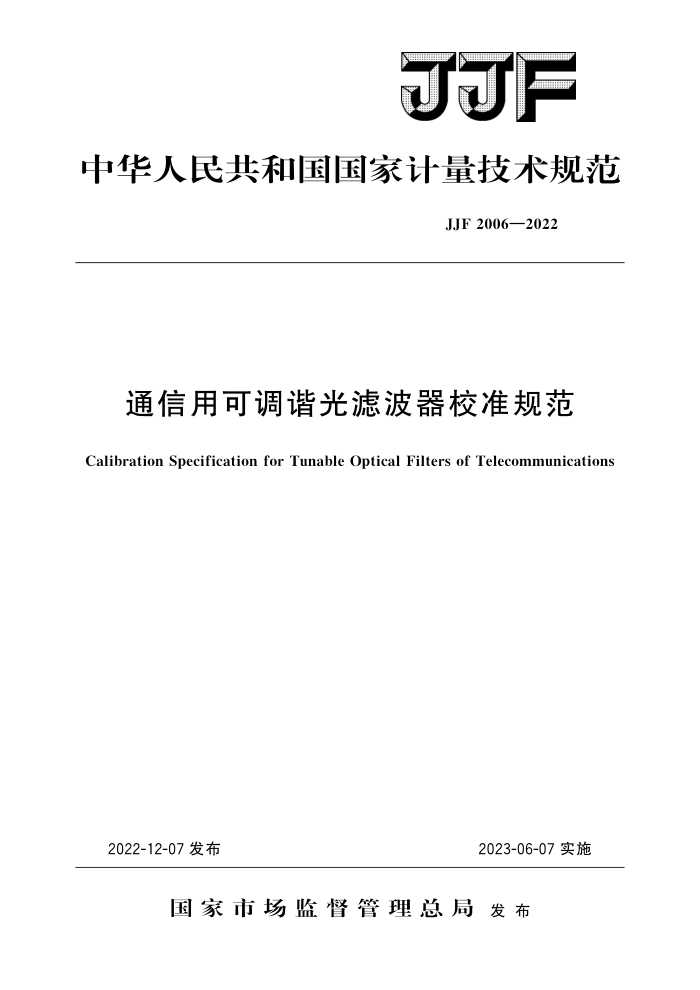

JJF
中华人民共和国国家计量技术规范
JJF2006—2022
通信用可调谐光滤波器校准规范
Calibration Specification for Tunable Optical Filters of Telecommunications
2022-12-07发布
2023-06-07实施
国家市场监督管理总局发布 JJF2006—2022
通信用可调谐光滤波器校准规范
JJF 2006—2022
Calibration Specification for Tunable
Optical Filters of Telecommunications
归口单位：全国光学计量技术委员会主要起草单位：国家通信计量站参加起草单位：中国计量科学研究院
本规范委托全国光学计量技术委员会负责解释 JJF2006—2022
本规范主要起草人：
孙小强（国家通信计量站）张颖艳 （国家通信计量站）傅栋博 (国家通信计量站）
参加起草人：
付康 （国家通信计量站）李建威（中国计量科学研究院） JJF2006—2022
目 录
引言 1 范围· 2 引用文件. 3 概述·· 4计量特性··. 4.1光波长示值 4.2带宽.· 4.3插人损耗 5校准条件.. 5.1环境条件. 5.2校准用设备 6校准项目和校准方法 6.1外观及工作正常性检查 6.2 光波长示值校准 6.3带宽校准· 6.4插人损耗校准
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (5) (7) (8)
校准结果表达· 8 复校时间间隔附录A校准原始记录推荐格式：附录B校准证书内页推荐格式附录 C 通信用可调谐光滤波器不确定度评定示例
7
1 JJF2006—2022
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本校准规范制定工作的基础性系列规范。
本规范为首次发布。
Ⅱ JJF2006—2022
通信用可调谐光滤波器校准规范
1范围
本规范适用于（1530～1610）nm波长范围的通信用可调谐光滤波器的校准。
2 引用文件
本规范引用了下列文件： YD/T2154一2010可调谐光滤波器凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
通信用可调谐光滤波器在光纤通信和光纤传感领域有着重要应用，主要用于无源光器件性能测量、密集波分复用系统中不同波长的光信号性能监测，以及光纤光栅传感系统中信号的解调与测试。可调谐光滤波器主要是基于光的干涉和衍射原理，基于干涉原理的可调谐光滤波器有多层介质膜型、F-P腔型和马赫-曾得尔型等；基于衍射原理的可调谐光滤波器有阵列波导光栅型和声光型等。通信用可调谐光滤波器（以下简称可调谐光滤波器）主要利用干涉原理，以F-P腔型可调谐光滤波器为例，其基本结构如图1 所示，主要由F-P腔和准直镜两个部分组成。光波经过准直镜准直后进入F-P腔，通过改变F-P腔的腔长来控制波长的选择，进而实现滤波功能
准直镜
一
输入光
输出光
+* F-P腔结构
图1F-P腔型可调谐光滤波器的基本结构图
1 JJF2006—2022
4计量特性
4.1光波长示值
最大允许误差：土0.1nm。 4.2带宽
一3dB带宽：≤0.5nm; 一20dB带宽：≤5.0nm。
4.3插入损耗
≤4. 0 dB. 注：以上技术指标不适用于合格性判别，仅供参考。
5校准条件 5.1环境条件 5.1.1环境温度：（23士5）℃。 5.1.2相对湿度：≤80%。 5.1.3电源：AC（220±11）V，（50±1）Hz。 5.1.4实验室应无剧烈震动和影响测量结果的电磁干扰。 5.2校准用设备 5.2.1宽带光源
a）光谱范围：（1520～1620）nm； b）光谱宽度：≥80nm（一3dB）； c）光谱平坦度：士0.2dB（5nm范围内）： e）输出功率：≥十2dBm； f）输出功率稳定度：土0.01dB/15min。
5.2.2光波长计
a）测量范围：（1520～1620）nm； b）测量分辨力：≤0.001nm； c）最大允许误差：士0.005nm。
5.2.3光谱分析仪
a）波长测量范围：（15201620）nm； b）功率测量范围：（一50～十18）dBm； c）波长最大允许误差：土0.3nm； d）分辨率带宽：≤0.06nm； e）功率非线性：士0.05dB； f）功率测量分辨力：≤0.01dB； g）功率最大允许误差：士0.35dB。
5.2.4光纤活动连接器：建议采用FC/PC型或FC/APC型 5.2.5法兰盘：建议采用FC型，插入损耗：≤0.1dB，重复性：≤0.05dB。 2 JJF2006—2022
6校准项目和校准方法
6.1外观及工作正常性检查
a）被校仪器应有型号、出厂编号及制造厂名等； b）被校仪器应带有必要的附件； c）被校仪器各部件应安装牢固，能确保正常工作； d）被校仪器开机后显示功能和操作功能等正常； e）所有校准用设备和被校仪器均置于平稳的工作平台上并进行预热。各段连接光
纤的位置在整个校准过程中应保持固定，光纤接头应保持清洁，光纤连接器应保持可靠连接。 6.2光波长示值校准
a）按图2连接设备。
被校可调谐光滤波器
O
宽带光源
光波长计
图2光波长校准连接图
b）设置可调谐光滤波器的中心波长入x，将由可调谐光滤波器输出的光接光波长计，利用光波长计进行三次测量，记录三次测量值入s1、入s2、入s3，计算三次测量平均值作为参考波长值入，，按公式（1）计算光波长示值误差，原始记录推荐格式见附录A，
△=入—入
(1)
c）其他待校波长点按b）的校准步骤进行，在可调谐光滤波器的波长调谐范围内，选取波长范围的上限和下限作为波长校准点，并按10nm间隔选取其他波长校准点。 6.3带宽校准
a）按图3连接设备，设置光谱分析仪的分辨率带宽为最小值。
被校可调谐光滤波器
O
O
宽带光源
光谱分析仪
图3带宽校准连接图
b）利用光谱分析仪测量可调谐光滤波器输出光谱的一3dB带宽，即从中心波长峰值下降3dB的波长间隔，重复进行三次测量并记录，计算三次测量平均值作为校准结果，原始记录推荐格式见附录A。
c）利用光谱分析仪测量可调谐光滤波器输出光谱的一20dB带宽，即从中心波长峰值下降20dB的波长间隔，重复进行三次测量并记录，计算三次测量平均值作为校准结果，原始记录推荐格式见附录A。 6.4插人损耗校准
a）按图4虚线连接设备，将宽带光源输出端直接接人光谱分析仪，测量被校可调谐光滤波器中心波长处的光功率值P1，单位为dBm，并记录。
