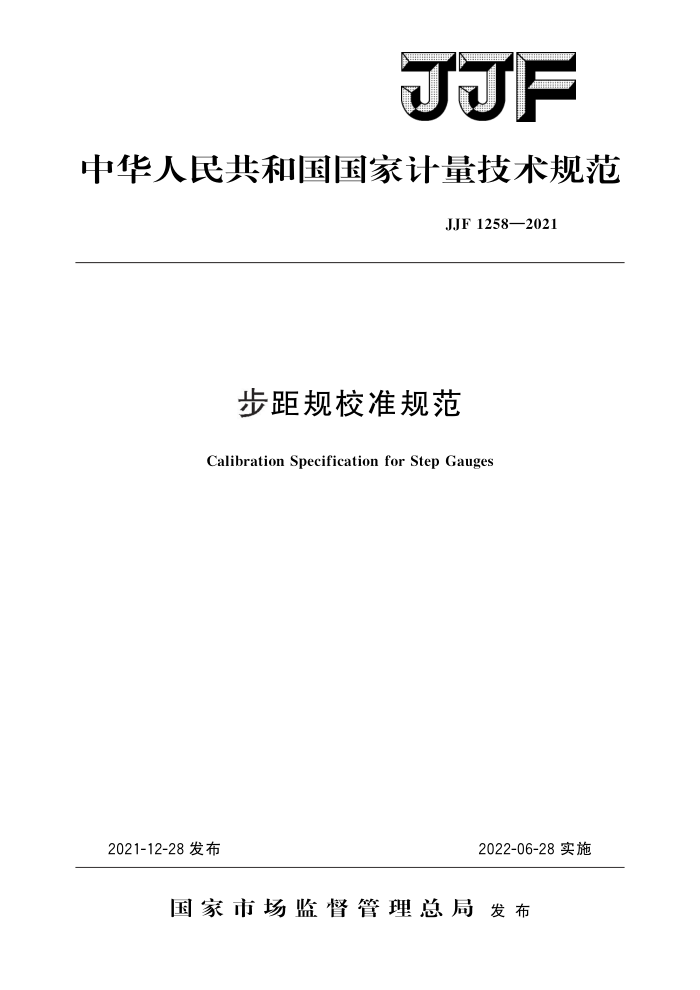

JJF
中华人民共和国国家计量技术规范
JJF1258—2021
步距规校准规范
Calibration Specification for Step Gauges
2021-12-28发布
2022-06-28实施
国家市场监督管理总局发布 JJF1258—2021
步距规校准规范
JJF 1258—2021 代替JJF1258—2010
Calibration Specification for Step Gauges
归口单位：全国几何量长度计量技术委员会起草单位：中国计量科学研究院
中国航发西安航空发动机有限公司
本规范委托全国几何量长度计量技术委员会负责解释 JJF1258—2021
本规范起草人：
王为农（中国计量科学研究院）位恒政（中国计量科学研究院）张丽 (中国航发西安航空发动机有限公司) JJF1258—2021
目 录
引言 1 范围 2
(Ⅱ) (1) (1) (1) (1) (3) (3) (3) (3) (3) (3) (3) (3) (4) (5) (5) (6) (7) (8)
引用文件术语概述··
3
4
5 计量特性 5.1 对零点要素的间距· 5.2平行度 6校准条件 6.1 环境条件 6.2测量标准及其他设备 7校准项目和校准方法. 7.1准备工作· 7. 2 对零点要素的间距. 7.3平行度 8校准结果的表达 9 复校周期· 附录A 校准证书校准结果页格式附录 B 测量不确定度评定示例
-.
- JJF1258—2021
引言
JJF1001《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》、 JJF1071《国家计量校准规范编写规则》共同构成支撑本校准规范制定工作的基础性系列文件。
本规范是对JJF1258一2010《步距规校准规范》的修订。除了编辑性修改以外，主要技术性变化如下：
定义了特征要素、间距，将零平面改为零点要素，以适应技术发展的要求，将
球、圆锥作为特征要素的新型步距规纳人本规范的范畴；
引人定向要素的概念，以统一步距规测量线规定的方法；删除了典型步距规示意图中立式步距规的图片，在示意图中标注了相关术语；明示间距为标准参考温度20℃条件下的值。
本规范的历次版本发布情况：
JJF1258—2010。
II JJF1258—2021
步距规校准规范
1范围
本规范适用于特征要素为平面、球面和圆锥面的步距规的校准。其他设计形式的步
距规可参照本规范执行。 2 引用文件
本规范引用了下列文件： JJF1071国家计量校准规范编写规则凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1特征点specifiedpoints
由特征要素［3.2]决定的特定点。 注：1特征要素为平面时，其特征点是平面与测量线[3.6］的交点。
2特征要素为球面时，其特征点是球心。 3特征要素为圆锥面时，其特征点是在圆锥中自动定心的球测头球心。
3.2特征要素specifiedelements
复现间距的要素。特征要素的特征点「3.1」决定了步距规的间距值。
3.3零点要素zeroelement
步距规上标称间距起点的特征要素，通常被标记为“0”。测量线通过零点要素的特征点。 3.4定向要素orientationelements
步距规上用于确定测量线方向的特征要素或辅助要素。
3.5间距distancebetween elements
步距规特征要素特征点之间的距离。
3.6测量线measuring line
步距规复现间距的参考线。 注：测量线通过零点要素的特征点。所有间距沿测量线测量。
4概述
步距规是通过直线排列的一组特征要素实现多尺寸复现的实物标准器，由基体、定向要素和特征要素构成。
基体采用刚性材料，通过一定的结构设计便于步距规的安放和固定。基体是定向要
素和特征要素的载体，如图1所示。
1 JJF1258—2021
图1所示步距规是一种典型的平面特征要素的步距规。其基体的上表面和侧面作为定向要素，确定了步距规测量线的方向，并通过规定测量线与定向要素之间的距离，确定了测量线的位置。测量线与第一个平面特征要素的交点是零点要素的特征点，测量线与其他测量平面的交点构成特征点组。这些特征点到零点要素的特征点之间的间距构成了一组多示值的标准数据。
图2和图3所示是圆锥特征要素步距规和球特征要素步距规的示意图，它们以指定位置的特征点确定测量线，其中一个特征点所在要素为零点要素。
步距规一般用于三维坐标测量设备的校准或机床运动误差的测试和误差分离。
特征要素
定向要素1
基体定询要索
特征要素特征要素零点要素测量线
定向要素
CAE
定向要素2
:
特征要索
测量线
基体
图1 典型平面特征要素步距规及其要素示意图
特征点
特征点
特征点 测量线
特征要素零点要素
X特征要素定向要素
图2圆锥特征要素步距规及其要素示意图
2 JJF1258—2021
特征要素定向要素
特征要素
特征要素测量线
特征要素
零点要素
基体
图3球特征要素步距规及其要素示意图
5计量特性
5.1对零点要素的间距
各特征点到零点要素之间在标准参考温度20℃条件下的间距。
5.2平行度
步距规上各特征要素和零点要素为平面，且特征要素尺寸大于8mmX8mm时：
特征要素对零点要素的平行度。 6校准条件 6.1环境条件
应控制校准环境的温度及其变化速率。 温度、气压和湿度等均可能对校准结果产生影响，需要根据目标不确定度自行规定
允许范围
当测量环境温度偏离20℃时，需进行热膨胀修正，使证书上列出的校准结果为标准参考温度下的示值。 6.2测量标准及其他设备
采用步距规校准装置步距规校准装置是具有三维探测、定向和沿测量线方向进行间距测量功能的装置，
没有特定型式，但其共同的特点是具有三维测量能力，可以使测头到达步距规每个特征要素上的规定位置，在测量线方向提供稳定、准确的示值。步距规校准装置应具备热膨胀修正功能，在输人被校步距规的热膨胀系数后，输出的测得值是标准参考温度20℃ 下的值，其测量不确定度应能够满足目标不确定度
示例：坐标测量机作为步距规校准装置的一种，具有步距规的校准装置所要求的
功能。 7校准项目和校准方法 7.1准备工作
