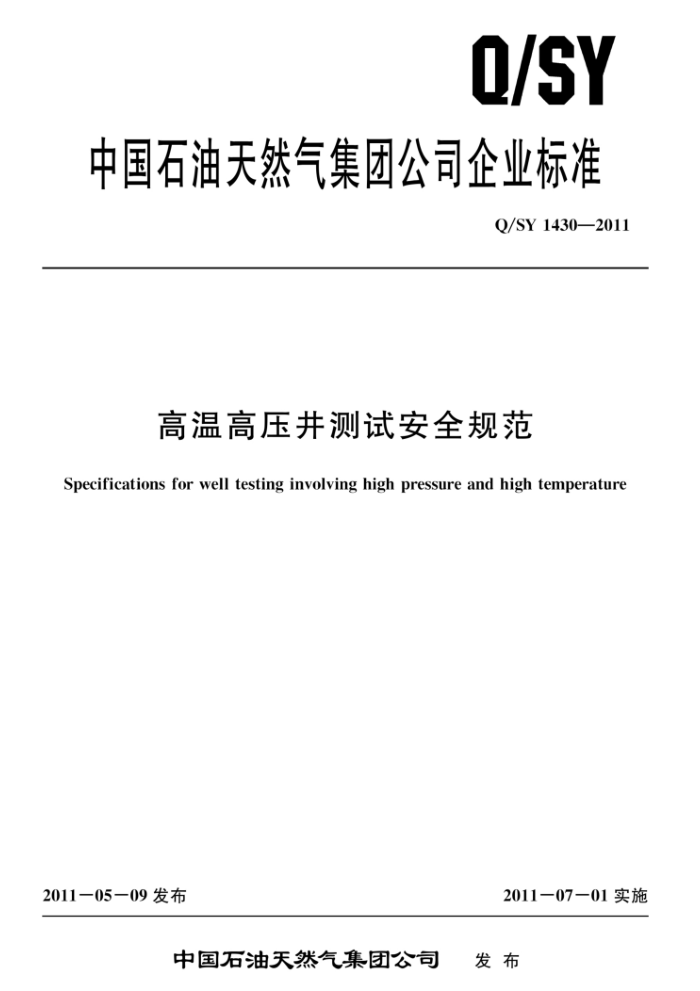

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1430—2011
高温高压井测试安全规范
Specifications for well testing involving high pressure and high temperature
2011－05－09 发布
2011一07一01实施
中国石油天然气集团公司 发布 Q/SY 1430—2011
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 ?
基本条件 4. 1 作业队伍基本要求 4.2井筒要求 5风险管理技术方案 5. 1 总则 5.2　潜在途径识别要求 5.3安全屏障设计要求 5.4关键活动和关键任务转化要求 6　计划制定
.
6. 1 作业人员要求 6. 2 关键设备的选择 6. 3 关键材料的选择 6. 4 监测仪表的选择 6. 5 个人劳动保护用品和应急设施的选择 6.6 施工程序控制 6. 7 信息与沟通 6.8 应急管理要求实施与监视
..
1
8 改进和提升 Q/SY 1430—2011
前言
本标准按照GB/T1.1一2009给出的规则起草，本标准由中国石油天然气集团公司标准化委员会健康安全环保专业标准化技术委员会提出并
归口。
本标准负责起草单位：长城钻探工程有限公司本标准参加起草单位：塔里木油田公司、川庆钻探工程有限公司。 本标准主要起草人：徐成才、张福祥、刘万里、于铁峰、王文起、李守民、刘从军、黄生松、张
明友。
II Q/SY 1430—2011
高温高压井测试安全规范
1范围
本标准规定了高温高压井测试的安全要求。 本标准适用于高温高压环境下的测试作业。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
AQ2018含硫化氢天然气井公众安全防护距离 SY/T0599天然气地面设施抗硫化物应力开裂和抗应力腐蚀开裂的金属材料要求 SY/T 5467套管柱试压规范 SY/T 5710试油测试工具性能检验技术规程 SY/T 5724套管柱结构与强度设计 SY5974钻井井场、设备、作业安全规程 SY 6355 石油天然气生产专用安全标志 SY/T 6610含硫化氢油气井井下作业推荐作法 Q/SY178员工个人劳动防护用品管理及配备规定
3术语和定义
下列术语和定义适用于本文件。
3. 1
高温高压井 high pressure and high temperature well 地层温度大于或等于149℃或地层压力大于或等于68.9MPa 的井。
3. 2
风险管理技术方案(HEMP) )hazards and effects management program (HEMP) 对某安全风险控制的整体技术措施。它包括危害及风险、顶级事件、事故后果以及产生顶级事件
或事故后果的潜在途径、安全屏障、关键活动和关键任务。 3.3
潜在途径threat line 导致安全顶级事件或事故发生的潜在的子路径。
3. 4
安全屏障　barrier 在控制某风险的子路径上，用来阻止其风险转化成顶级事件或事故的子安全措施。
3.5
关键活动 critical activity
1 Q/SY 1430—2011
将安全屏障分解成的对控制风险起决定作用的关键子过程
3. 6
关键任务　critical task 在关键活动中，对风险控制起关键作用，可执行的具体的技术措施。
3.7
关键材料 critical material 在HSE设施中，起到控制风险的备件或辅助材料。
3.8
I区zone I 可燃或易爆炸的物质在大气条件下存在的区域。若I区的可燃或易爆炸物质可以自由地扩散到Ⅱ
区的某个区域，则该区域视为I区。 3.9
I区zone Ⅱ 可燃或易爆炸的物质在受控条件下，因操作失误、设备损坏等原因造成释放的区域。
3.10
测试完井液 completion fluid used for well testing 测试期间，所使用的井筒内的流体。
4 基本条件
4.1作业队伍基本要求
作业队伍应： a）具有中国石油天然气集团公司甲级队伍资质。 b）隶属单位建立了HSE管理体系，并在各作业队伍有效运行。 c） 具有高温高压井作业经验。 d）具有良好的HSE业绩。
4.2井筒要求
4. 2. 1 测试前
测试前应进行通井、刮削，确保工具起下钻顺利。
4.2.2测试完井液
测试完井液应满足如下条件： a） 相对密度要保证测试期间套管和油管承压能力。 b） 性能参数和流变参数满足悬浮性和传压性的要求。 c） 抗高温特性满足在测试期间地层温度条件下不老化变质。 d） 化学性能与地层有较好的配伍性。
4.2.3J 压井液
压井液应满足如下条件： a） 相对密度满足能平衡地层压力，不喷不漏。 b） 抗高温特性保证在地层温度条件下不沉淀、不变质。
2 Q/SY 1430—2011
c）化学性能与地层有较好的配伍性。 4.2.4井筒评价
测试前应对套管、水泥环以及工程和地质因素对套管的影响进行评价。应按照 SY/T 5724 的要求对套管进行校核，其强度应满足高温高压井测试的动态载荷要求。校核时应考虑膏岩层塑性蠕动应力、地层吸水膨胀应力、温度变化的附加载荷以及地层出砂、硫化氢腐蚀性介质、固井质量、套管磨损、射孔等因素对套管强度的影响。
4.2.5井筒试压
测试前应按照SY/T5467的要求对并筒进行试压，确保测试期间并筒安全。
5风险管理技术方案
5.1总则
施工方应持续开展高温高压井测试的风险辨识和评价活动，制定和改进高温高压井风险管理技术方案，用以指导基层制定和执行有效的单并高温高压并测试风险控制措施和应急措施。
5.2潜在途径识别要求
在单井温度和压力风险评价的基础上，分析和确定高温高压危害导致顶级事件和事故后果的潜在途径。其途径至少应包括：
a）人的偏差。 b） 设备及工具缺陷。 c) 关键材料失效。 d) 监测仪表失灵。 e） 防护设施或个人劳动保护用品失效。 f) 标准操作程序没有被执行。 g) 与相关方沟通失效。
5.3安全屏障设计要求
在导致顶级事件和事故后果的潜在途径上应制定安全屏障，各潜在途径上设立的安全屏障至少应包括：
a） 人员的安全意识、资质、技能水平、健康状况等 b) 设备及主体工具的选择、保养、试压、功能调试等。 c) 关键材料的选择、确认等。 d）监测、计量仪表的选择、校验、确认等。 e） 防护设施或个人劳动保护用品的选择、确认等。 f） 相关方会议、班前会、作业许可、设备摆放距离等标准操作程序的确认。 g）相关方沟通和内部沟通。
格
5.4关键活动和关键任务转化要求
应把5.3中的安全屏障转化成可执行的关键活动和关键任务。
3 Q/SY 1430—2011
6 计划制定
6.1　作业人员要求 6.1.1资质
作业人员应持有相应的和有效的井控证书、压力容器操作证书、硫化氢环境作业资质证书、火工品操作证书、放射性防护证书等资质证书。
6.1.2技能
相关作业人员应熟知本岗位风险，至少应具备如下控制及应急技能， a）关键岗位操作人员应具有高温高压井测试作业经验。 b）能熟练操作高压容器、井控设备、灭火器具等安全关键设施。 c） 正确使用劳动防护用品。 d）急救技能和逃生技能。
6.1.3健康
相关作业人员应身心健康。 6.2关键设备的选择
含硫化氢井测试时，应按照SY/T0599的要求选择防硫化氢设备和工具。
6.2.1钻修井设备
钻修井井控设备、提升设备、压井循环设备应满足高温高压井测试要求。
6.2.2油管
油管本体和螺纹的抗内压强度、抗外挤强度、抗拉压强度应满足测试过程中预测承受的动态载荷要求。应按相关标准对油管进行抗内压强度校核、抗外挤强度校核、油管的单向和三向应力校核。
6.2.3测试设备
6.2.3.1井下工具应选择满足安全控制、适合测试井套管尺寸，并满足抗内压、抗外挤、抗拉强度要求的井下测试工具。 6.2.3.2地面设备要求如下：
a): 地面控制设备的压力等级满足高温高压测试要求。 b）应采用一体式活接头或法兰地面管线。 c） 应采用紧急关闭和紧急释放系统。 d） 分离器压力释放管线的内径不小于100mm。
6.2.3.3试井设备应选择满足高温高压井的试井井口、绞车和井下工具。
6.3: 关键材料的选择
应满足测试层高温高压或硫化氢环境下正常工作。 6.4监测仪表的选择
应选择满足高温高压并测试或硫化氢环境下的温度、压力、张力和硫化氢等监测仪表；监测仪表
4 Q/SY 1430—2011
应在标定有效期内使用，测试前现场校准；硫化氢井测试时，应按照SY/T 6610的要求配备气体监测仪表。 6.5个人劳动保护用品和应急设施的选择 6.5.1个人劳动保护用品及通讯设施满足：
a） 应按相应标准配备个人劳动保护用品 b)i 配备对讲机、手机、卫星电话等通讯设施。 c） 硫化氢井测试时，应按Q/SY178的要求配备逃生呼吸器和正压呼吸器等呼吸护具。
6.5.2应按SY5974的要求配备足够数量的灭火器材，至少配备两台消防车。 6.5.3医疗急救应配备现场医生、急救设施和药品、救护车或直升机。
6.6　施工程序控制
6.6.1相关方会议
与各相关方讨论和确定作业过程中的风险控制措施及应急措施，内容至少应包括： a）各相关方责任及岗位职责。 b）各相关方 HSE设施。 c） 各相关方的关键施工程序。 d）各相关方沟通方式和协同配合程序。 e） 整体应急预案。该预案应包括应急组织和职责、应急准备、应急响应等关键活动和关键任
务，并组织应急演练。
6.6.2班前会
班前会应: a） 确认本班组和各岗位的作业风险及职责。 b）落实控制和应急的关键活动和关键任务。 c) 落实相关方的联系方式，协同配合控制和应急的要求。
6.6.3作业许可
应执行工业动火、有限空间进入、高处作业、挖掘、临时用电、夜间射孔和夜间测试开井等作业许可制度。
6.6.4作业过程风险控制 6.6.4.1井下管柱安全设计要求：
a）应选用压控式井下工具。 b）井下管柱应具备井下关井功能、循环压井功能、解卡或倒扣功能。
6.6.4.2地面安全设计要求：
a） 预测井口关井压力超过68.9MPa时，推荐选用采油树作为测试井口控制装置。 b) 配备紧急关闭系统。地面至少采用两个安全阀：控制头（或采油树）主阀位置必须有安全
阀或超级安全阀，翼阀位置和地面（或甲板）至少采用一个安全阀。 c） 分离器进口应安装单流阀。 d）套管和油管均应连接放喷流程。其中，油管放喷流程应根据季节风向设置两条管线。 e） 套管和油管均应连接压井流程。两条压井管线均应使用单流阀。
5
