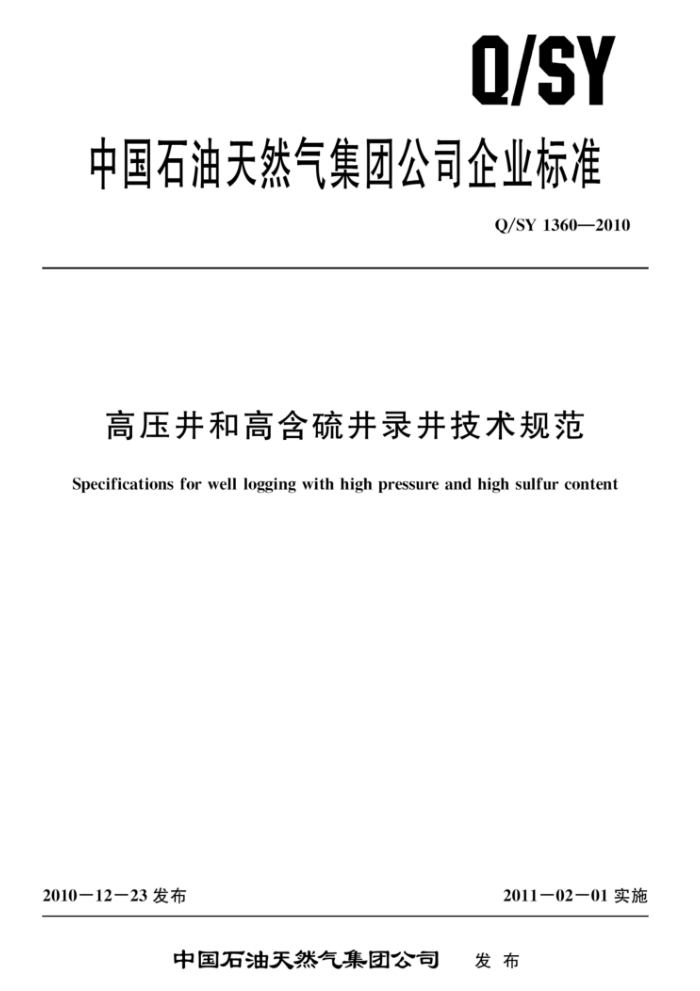

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1360—2010
高压井和高含硫井录井技术规范
Specifications for well logging with high pressure and high sulfur content
2010一12一23 发布
2011一02一01实施
中国石油天然气集团公司 发布 Q/SY 1360—2010
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 录井准备
1
仪器设备要求 6 资料采集
5
应急管理 8 资料解释与管理附录A (资料性附录) 溢流（井喷预兆）三类十五种录井显示附录B (资料性附录) 硫化氢理化特性和毒理作用参考文献
7 Q/SY 1360—2010
前言
本标准依据GB/T1.1一2009给出的规则起草请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油天然气集团公司勘探与生产专业标准化技术委员会提出并归口。 本标准起草单位：西南油气田分公司、塔里木油田分公司、川庆钻探工程有限公司。 本标准主要起草人：刘德伦、黄新林、韩永刚、钱洪英、唐玉林。
Ⅱ Q/SY 1360—2010
高压并和高含硫并录井技术规范
1范围
本标准规定了高压井和高含硫井钻井过程的录井准备、仪器设备要求、资料采集、应急管理、资料解释与管理的相关要求。
本标准适用于高压井和高含硫井钻井过程的录井作业。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T 5190石油综合录井仪技术条件 SY/T5225石油天然气钻井、开发、储运防火防爆安全生产技术规程 Q/SY128一2007录井资料采集与整理规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
高压井high pressure well 地层流体充满井筒时，井口关井压力达到或超过35.0MPa的井。
3. 2
高含硫井high sulfur content well 地层天然气中硫化氢含量达到或超过30g/m3的井。
4录并准备
4.1高压井和高含硫井录井应使用综合录井仪。 4.2应配备声光报警器1套，架设高度应超出仪器房顶0.30m。配备防雷装置1套。 4.3录井仪器房和地质值班房应放置于井场前方靠振动筛一侧，距井口不少于30m的安全场地，应确保应急逃生口外留有足够的空间和通道，保证仪器房内人员安全撤离。 4.4距井口30m以内的录井设备安装应符合SY/T5225的安全规定， 4.5录井人员作业前应进行井控、硫化氢防护知识培训，持有效上岗证、硫化氢防护培训合格证和 HSE员工培训合格证上岗，关键岗位应持有井控培训合格证。
1 Q/SY 1360—2010
5 仪器设备要求
5.1 一般要求
综合录井仪设备应满足SY/T5190的要求。
5.2 高压井 5. 2. 1 立压传感器、套压传感器的等级均应满足施工井的压力等级，压力传感器的量程应以设计井口关井最高压力值为基准，另附加20%～50%，精度应满足表1的要求。
表1立压传感器、套压传感器参数
参数名称压力计量程电源电压
技术指标
以设计井口关井最高压力值为基准，另附加20%～50%
15V~36V (DC) 4mA～20mA
输出信号 (二线制)
线性和迟滞测量精度工作温度范围温度影响防爆等级防护等级
≤0. 5% (F. S) (25℃)
≤±1% (F. S) -40℃~85℃
≤ ±0. 05% (F. S) /℃
ExialICT5 IP65
5.2.2钻井液循环罐和储备罐应配备超声波液面监测仪，精度应满足表2的要求，循环罐和处理罐应有液面直读标尺。
表 2 超声波液面监测仪参数
备 注
参数名称测量范围 (液体)
技术指标 0. 25m~5m 12V～24V (DC) 4mA～20mA
供电电源输出信号分辨率测量精度环境温度范围防爆等级
二线制
3mm 0. 25% (F. S) - 40℃~60℃ ExialICT5
5. 2. 3 仪器房应配备CO灭火器、可燃气体检测仪和烟雾检测器，值班房、野营房各配备干粉灭火器1只，放置在便于取用的醒目之处。在有效期内使用，一年检验一次。 5.2.4仪器房、值班房内禁止烟火。
2
