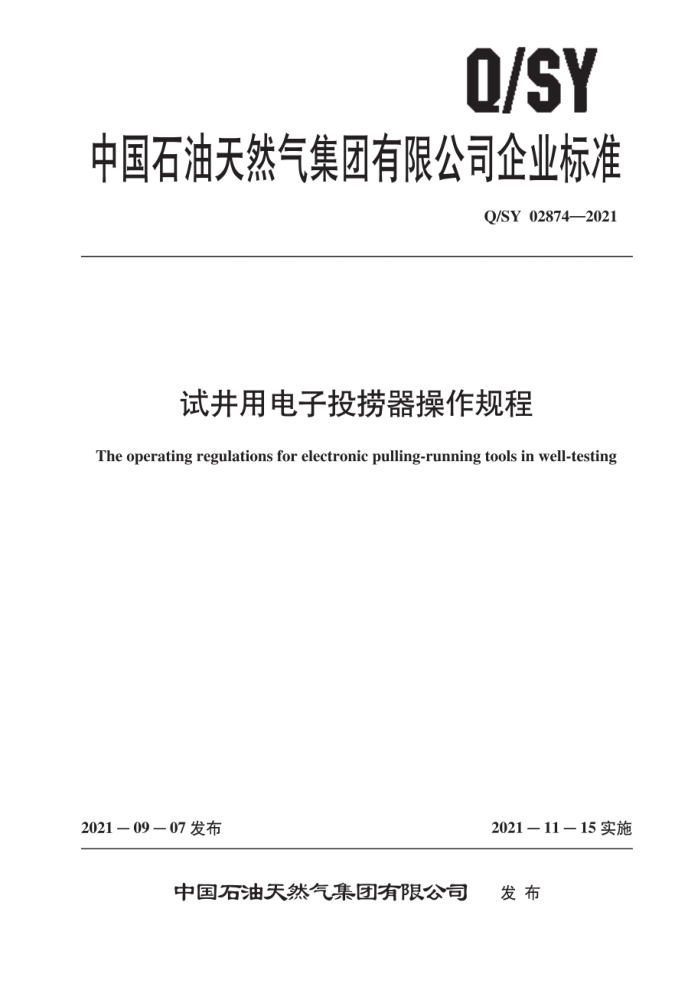

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY02874—2021
试用电子投捞器操作规程
The operating regulations for electronic pulling-running tools in well-testing
2021－11－15实施
2021—09—07发布
发布
中国石油天然气集团有限公司 Q/SY02874—2021
目 次
前言
Ⅱ
范围 2 规范性引用文件 3 术语和定义施工准备
4.
4.1 资料准备 4.2 设备准备 4.3 工具准备设备摆放、连接及试压 5.1 井场布置及车辆摆放 5.2 井口设备安装 5.3 仪器、工具的安装 5.4 电子脱卡器的现场功能试验 5.5 工具连接要求 5.6 防喷装置试压要求 6 投携作业 6.1 油管内通井 6.2 下放电子脱卡仪器串 6.3 电子脱卡器丢手 6.4 上提电子脱卡器 6.5 测量温度，压力要求 6.6 打捞悬挂器及压力计 6.7 井口回收仪器井控要求
宁
7
h
8 安全环保要求附录A（资料性）电子脱卡器检查及保养操作规程
6 Q/SY 02874—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的
规定起草，
本文件由中国石油天然气集团有限公司标准化委员会石油工程技术专业标准化技术委员会提出并归口
本文件起草单位：西部钻探工程公司，油田技术服务公司。渤海钻探工程公司。新疆油田分公司、塔里木油田分公司。
本文件主要起草人：沈开元，田铖。何昀宾。米红学。魏少波。刘健，牛占山，姜许健，兽斌昌，杨晓儒、李进、陈亮、姚小强、秦川、宋明亮、杜林、郑函庆。
III Q/SY02874—2021
试井用电子投捞器操作规程
1范围
本文件规定了试井用电子投捞工艺中的施工准备，设备摆放、连接及试压，投捞作业，井控及安全环保的要求，
本文件适用于井斜小于60°的生产井电子投捞试井施工作业。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中。注日期的引用文件，仅该日期对应的版本适用于本文件： 不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T 5079 油井测试设备 SY/T 5225 石油天然气钻井。 开发、储运防火防爆安全生产技术规程 SY/T 6231 石油井下压力计 SY/T 6610 硫化氢环境井下作业场所作业安全规范 SY/T 6751 电缆测井与射孔带压作业技术规范 Q/SY02769 油气井营规钢丝作业技术规范 Q/SY08248 移动式起重机吊装作业安全管理规范
3术语和定义
下列术语和定义适用于本文
3.1
电子投捞 the technical for electronie pulling-running tools 使用电子脱卡器和专用井下悬挂器将电子压力计悬挂在井内管柱某一深度，录取井内温度，压力
数据，之后利用专用的打捞工具将悬挂器捞出地面的完整过程 3.2
well testing
试井
为了确定井的生产能力和研究储层参数及储层动态而对井进行的专门测试工作。
4施工准备 4.1资料准备 4.1.1施工前依据施工任务书收集相关资料，按照地质设计编制施工设计。 4.1.2施工设计应包括：测试目的及要求、本井基本概况（包括生产情况、前期测试情况、周边井注采情况，本井管柱组合）：井口装置，测试设备参数、施工管柱示意图，资料录取要求，施工步骤及
1 Q/SY 02874—2021
注意事项。风险评价及控制、安全环保（HSE）及井控要求。应急预案等内容。 4.2设备准备 4.2.1钢丝绞车载荷应满足施工井作业深度要求，性能应符合SY/T5079的规定。 4.2.2钢丝长度应超过最大作业井深300m，滚筒上剩余的钢丝不少于两层。推荐钢丝的扭力测试不宜低于23圈，其拉力测试不应小于钢丝最小破断力的85%，含硫化氢井应选用防硫钢丝。 4.2.3根据井口压力。含硫情况选择井口防喷装备及组合，防喷装置的额定工作压力不应低于最高关井压力的1.2倍。 4.3工具准备 4.3.1电子压力计选择
电子压力计应满足下列要求： a）常规试井的压力计的精度应满足SY/T6231的规定与要求： b）电子压力计的压力，温度量程应大于地层压力，最高温度的1.2倍 c）高温高压深井的压力计应满足以下要求：压力精度为0.02%（满量程），温度精度为0.2℃
！
压力分辨率为0.03psi，温度分辨率为0.01C，压力计漂移量不超过3psi： d）超压能力为110%（满量程）：超温能力为105%（满量程），存储容量及量程满足资料录取要求 e）用于高温高压深井的压力计标定周期应不超过1年。
4.3.2防喷装置选择
防喷装置选择应满足下列要求： a）根据预测最高井口关井压力p（关）来选择防喷装置：以关井压力小于防喷器额定压力的80%
为选择依据： 1）P（关）小于28MPa的井，选用35MPa及以上压力等级的防喷装置： 2）P（关）天于或等于28MPa且小于56MPa的并，选用70MPa及以上压力等级的防喷装置： 3）P（关）大于或等于56MPa且小于84MPa的井，选用105MPa及以上压力等级的防喷装置： 4）P（关）大于或等于84MPa且小于112MPa的井，选用140MPa及以上压力等级的防喷装置。
b）并口压力不无于14MPa，应采用防喷盒，防喷管，防掉器组合，并口压力大于14MPa，应采
用防喷盒、防喷管、防掉器、防喷器组合。 c）防喷管，防喷盒总长度应大于人并仅器串总长的1.1倍。 d）含硫化氢井要安装防硫双翼防喷器，防喷管。防喷盒总长度应大于人井仪器串总长的1.1倍。
4.3.3电子脱卡器的选择
电子脱卡器选择应满足下列要求： a）电子脱卡器温度量程应高于并下最高温度10C：并校验合格： b）电子脱卡器灵活可靠（施工前：应地面检查控制电路并做脱卡功能实验，成功后方可人井）： C）电子脱卡器各部分连接处的螺纹，电机和密封圈完好密封可靠
4.3.4悬挂器选择
悬挂器选择应满足下列要求： a）悬挂器外径选择：2/sin悬挂器本体外径不大于Φ46mm，支撑臂自由支撑外径不大于Φ72mm：
2
