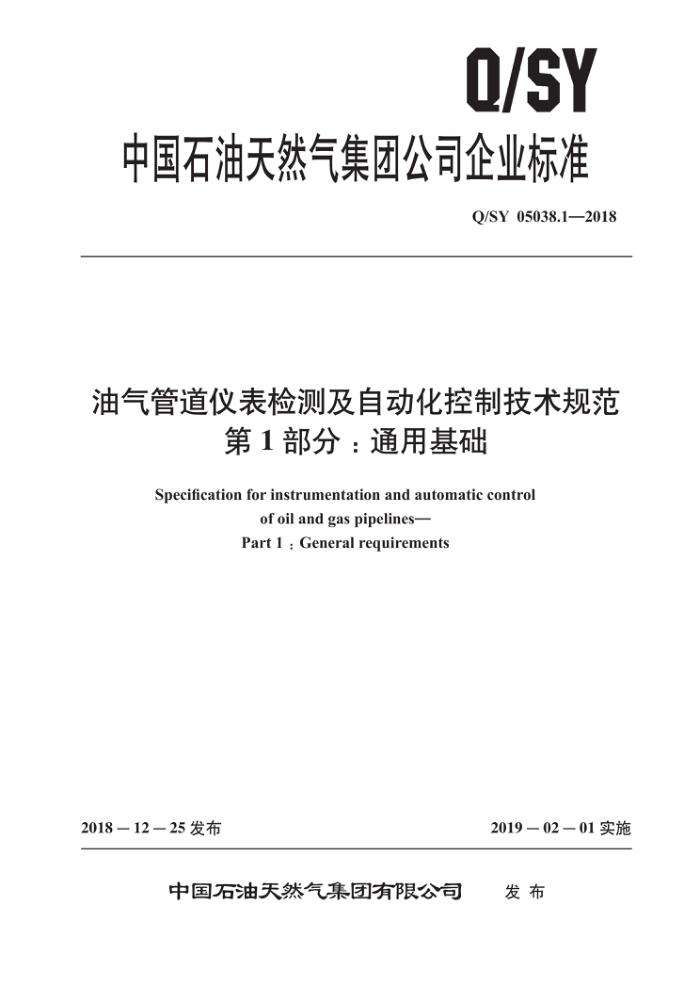

Q/SY
中国石油天然气集团公司企业标准
Q/SY 05038.1—2018
油气管道仪表检测及自动化控制技术规范
第1部分：通用基础
Specificationforinstrumentationandautomatic contro
of oil and gas pipelines- Part1:Generalrequirements
2018—12—25发布
2019－02－01实施
中国石油天然气集团有限公司
发布 Q/SY05038.1—2018
目 次
前言· 范围规范性引用文件术语、定义及缩略语
III
3
3.1术语和定义 3.2缩略语设备编码和图形符号 4.1 设备编码 4.2 仪表流程图用图形符号 4.3 仪表平面布置及电缆敷设图用图形符号输油管道自动控制 5.1 一般规定 5.2 调控中心、站场及阀室自动控制要求输气管道自动控制
3
L
3
14
16
6
6.1 一般规定 6.2 调控中心、站场及阀室自动控制要求仪表配管配线 7.1 仪表管道的选用 7.2 仪表管道的敷设 7.3 仪表线缆的选用 7.4 仪表线缆的敷设 7.5 接线箱 7.6 仪表管阀件仪表接地系统 8.1 般规定 8.2 接地网和接地线 8.3 户外设备和电缆的防护及接地要求 8.4 机房内等电位连接及接地和布线要求 8.5 信号SPD选用和安装要求·
16 17
19
T
19 19 · 20 21 .24 24
8
25
· 26 · 26 · 27 ..28 29 29
9控制系统机房技术要求
9.1 一般规定 Q/SY05038.1—2018
9.2 平面布置 9.3 采光与照明 9.4 采暖和通风 9.5 供电 9.6 工程竣工验收与交接附录A（规范性附录） SCADA系统设备编码文字代号附录B(规范性附录) 典型仪表字母代号附录C(资料性附录) 主要工艺设备文字代号附录D（资料性附录） 主要工艺设备图形符号附录E(资料性附录) 输气管道站场和阀室监控功能附录F（资料性附录） 仪表管道的选用附录G（规范性附录） 站场明敷接地导线安装技术要求附录H（资料性附录） 控制系统机房竣工验收记录表参考文献
30 30 30 31 · 31 ·32
.· 35 ·38 .. 40
· 42 .· 47 · 49 · 51 53
I Q/SY05038.1—2018
前言
Q/SY05038《油气管道仪表检测及自动化控制技术规范》分为6个部分：
第1部分：通用基础；第2部分：检测与控制仪表：第3部分：计量及分析系统；第4部分：监控与数据采集系统；第5部分：火灾及可燃气体检测报警系统第6部分：远程诊断与维护系统。
本部分为Q/SY05038的第1部分。 本部分按照GB/T1.1一2009《标准化工作导则 」第1部分：标准的结构和编写》给出的规则起草。 本部分由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。 本部分起草单位：管道局工程有限公司设计分公司、北京天然气管道有限公司、西南管道分公
司、北京油气调控中心、管道分公司。
本部分主要起草人：祁国成、袁泉、汪涛、李国海、 陈小华、徐德腾、董秀娟、陈子廣、王勇、 王永吉、聂中文、王怀义、单富强、王健、梁俊、沈枕、张博春、邓东花、张书勇、吕峰、尤冬青、 赵晓鹰、徐雪娇、张、丁媛媛、陈硕。
II Q/SY05038.1—2018
油气管道仪表检测及自动化控制技术规范
第1部分：通用基础
1范围
Q/SY05038的本部分规定了油气管道及油库工程仪表检测及自动化控制技术中关于设备编码和图形符号、油气管道自动控制、仪表配管配线、仪表接地系统、控制系统机房等内容的技术要求。
本部分适用于陆上油气管道、油库工程仪表检测及自动化控制系统的建设和运行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2952 电缆外护层 GB/T5023.3 额定电压450/750V及以下聚氯乙烯绝缘电缆 第3部分：固定布线用无护套
电缆
GB/T 9330 塑料绝缘控制电缆 GB/T18380电缆和光缆在火焰条件下的燃烧试验 GB 50093 自动化仪表工程施工及质量验收规范 GB 50462 数据中心基础设施施工及验收规范 Q/SY05038.3油气管道仪表检测及自动化控制技术规范第3部分：计量及分析系统 Q/SY05038.4油气管道仪表检测及自动化控制技术规范第4部分：监控与数据采集系统 Q/SY05038.5油气管道仪表检测及自动化控制技术规范第5部分：火灾及可燃气体检测报警系统 ANSI/ASMEB16.34法兰、螺纹和焊接端连接的阀门（ValvesFlanged，threaded，andweldingend）
3术语、定义及缩略语 3.1术语和定义
下列术语和定义适用于本文件。
3.1.1
枢纽站hubstation 多条输气管道汇集处设置的站场，通常具有相互调气、过滤、计量、流量控制或清管等功能。工
艺流程应满足计量及调压控制，站内自用气和越站的需要。 3.1.2
监控阀室monitoring&controlvalvestation 线路截断阀为监控方式的阀室，截断阀一般选用电液或气液执行机构，并设有温度、压力等参数
检测远传仪表，该阀室采用RTU实现阀门的远程控制及其他参数的远传。
1 Q/SY05038.1—2018
3.1.3
监视阀室monitoringvalvestation 线路截断阀为监视方式的阀室，载断阀一般选用电液或气液执行机构，并设有温度、压力等参数
检测远传仪表，该阀室采用RTU实现阀门及其他参数的远传监视， 3.1.4
监控和数据采集系统 supervisory control anddataacquisition system 以多个远程终端监控单元通过有线或无线网络连接起来，具有远程监测控制功能的分布式计算机
控制系统。
[GB/T50823—2013，定义2.1.7] 3.1.5
远程终端单元remoteterminalunit 针对通信距离较长和工业现场恶劣环境而设计的具有模块化结构的特殊的计算机控制系统，它将
末端检测仪表和执行机构与远程主控制系统连接起来，具有数据采集、控制和通信功能，它能接收主控制系统的操作指令，控制末端的执行机构动作
[GB/T50823—2013，定义2.1.9] 3.1.6
基本过程控制系统 basicprocess control system 不执行任何安全完整性等级大于或等于1级的安全仪表功能，响应过程测量以及其他相关设备、
其他仪表、控制系统或操作员的输入信号，按过程控制规律、算法、方式，产生输出信号实现过程控制及其相关设备运行的系统，
[GB/T50823—2013，定义2.1.2] 3.1.7
安全仪表系统safetyinstrumentedsystem 实现一个或多个安全功能的仪表系统。 [GB/T50770—2013，定义2.1.1]
3.1.8
站控制系统stationcontrolsystem 对工艺站场的生产过程、工艺设备及辅助设施实行自动控制的系统。
3.1.9
接地 earthing 将导体连接到“地”，使之具有近似大地（或代替大地的导电体）的电位，可以使地电流流入或
流出大地（或代替大地的导电体)。 3.1.10
接地系统earthingsystem 接地线、接地汇流排、接地干线、接地汇总板、接地体的总称。
3.1.11
联合接地commonearthing 使站场内各建筑物的基础接地体和其他专设接地体相互连通形成一个共用地网，并将电子设备的工作接
地、保扩接地、逻辑接地、屏蔽体接地、防静电接地，以及建筑物防雷接地等共用一组接地系统的接地方式。 3.1.12
工作接地operationalearthing 仪表及控制系统正常工作所要求的接地。
2
