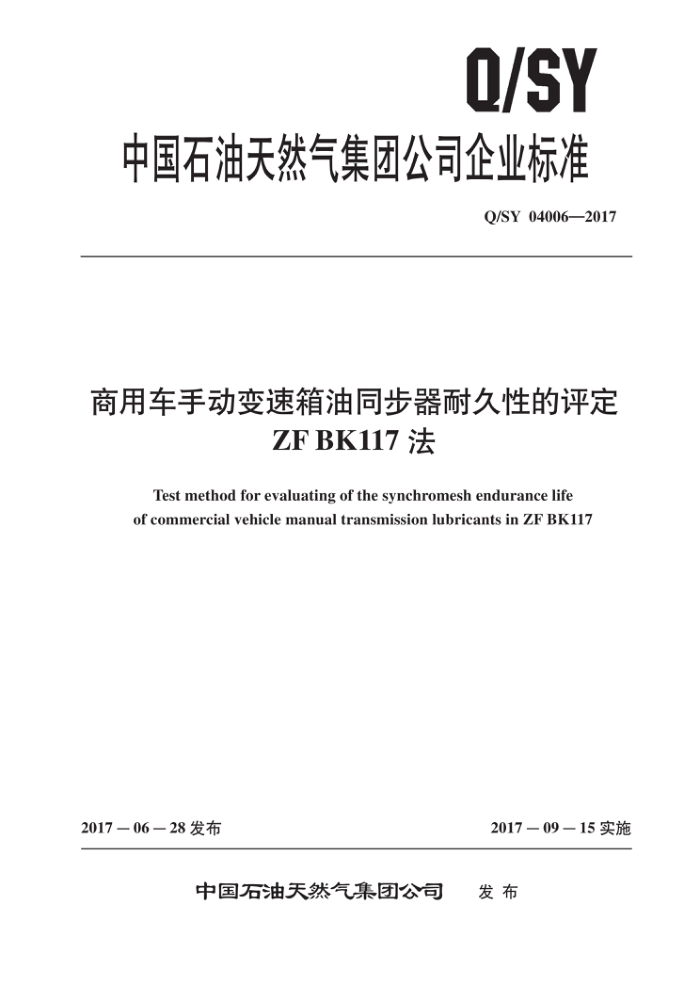

Q/SY
中国石油天然气集团公司企业标准
Q/SY 04006—2017
商用车手动变速箱油同步器耐久性的评定
ZF BK117 法
Test method for evaluating of the synchromesh endurance life of commercial vehicle manual transmission lubricants in ZF BK117
2017－06－28 发布
2017—09—15 实施
发布
中国石油天然气集团公司 Q/SY 04006—2017
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
II
方法概要清洗溶剂 6 试验设备
4
5
6.1 技术参数 6.2 试验箱 6.3 驱动系统 6.4 试验油循环系统 6.5 换挡液力驱动系统 6.6 仪器仪表· 6.7 热电偶的位置 　试验准备 7.1 零件清洗 7.2 同步环和滑套高度差测量 7.3 装配 8 试验步骤
7
8.1 清洗试验台· 8.2 磨合…… 8.3 耐久性试验· 8.4 停机和维护 8.5 试验结束计算 10 报告附录A (资料性附录) 试验结果报告
6
9 Q/SY 04006—2017
前言
本标准按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由中国石油天然气股份有限公司销售分公司提出。 本标准由中国石油天然气集团公司标准化委员会石油产品销售及润滑剂专业标准化技术委员会归口。 本标准起草单位：中国石油天然气股份有限公司兰州润滑油研究开发中心。 本标准主要起草人：杨国峰、张红奎、周建强、谢惊春、伏喜胜、糜莉萍、房国玺、黄芸琪。
1I Q/SY 04006—2017
商用车手动变速箱油同步器耐久性的评定
ZF BK117 法
警告：本标准的应用可能涉及某些有危险性的材料、操作和设备，但未对与此有关的所有安全问
题都提出建议。因此，用户在使用本标准之前有责任制定相应的安全和防护措施，并确定相关规章限制的适用性
1 范围
本标准规定了采用商用车手动变速箱同步器评定手动变速箱油同步耐久性的评定方法。 本标准适用于商用车手动变速箱油的评定。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 1922—2006　油漆及清洗用溶剂油
3术语和定义
下列术语和定义适用于本文件。
3.1
同步器synchronizer 同步环、锥鼓、滑套及同步离合器的总成。
3.2
商用车 commercial vehicle 在设计和技术特性上用于运送人员和货物的汽车，并且可以牵引挂车，乘用车不包括在内。
4方法概要
4.1本试验方法的试验件为烧结铜 ZF BK117 同步器，把同步器和适配器安装在可控制转速、轴向力和其他操作参数的FZG SSP180 同步器台架上，对商用车手动变速箱油同步耐久性进行评价。 4.2试验结束后，拆解试验箱取出试验件，通过同步器换挡次数和同步环的磨损率来评价商用车手动变速箱油的同步耐久性性能
5 清洗溶剂
用满足 GB 1922一2006 的 2 号溶剂油清洗试验件、试验箱以及试验油循环系统。 Q/SY 04006—2017
转速差； -换挡时间；试验油流量；换挡循环次数。
31
O
1一试验台支座；2一液压动力单元；3一试验油单元；4一动力源；5一稳定飞轮；
6—飞轮；7一试验箱；8一拨叉导轨L；9一换挡组件；10一配电箱
图1试验台示意图
6.7热电偶的位置
试验油温度可用热电偶或常规显示设备测量。试验台架在试验油储罐中设置了测量点，位置在试验油储罐上端盖沿着中心线处，钻孔安装热电偶，热电偶插入试验油深度200mm，测量试验油储罐温度。
7试验准备 7.1零件清洗 7.1.1试验件
用清洗溶剂彻底清洗试验件和部件上的油泥、漆膜、沉积物等，并吹干，其中同步环不应清洗。 7.1.2试验台
清洗试验油循环单元，使用干净不起毛的软布擦洗试验油箱，包括齿轮等。 7.1.3试验油储罐、试验油循环系统清洗
用溶剂油清洗试验油储罐、试验油循环系统，并吹干。 7.2同步环和滑套高度差测量 7.2.1用手安装同步器组成，将滑动套拿在一只手上，同步环拿在另一只手上。
3 Q/SY 04006—2017
7.2.2将同步环压入滑动套，轻轻地转动。 7.2.3确定同步环与滑动套之间的高度差，在同步环的外表面上取三个点采用千分尺测量，取同步环轴向方向的三个点测量的算术平均值（pos），记录同步器滑套的侧面和同步环之间的轴向间隙，即高度差，单位为毫米（mm)，见图2。
e.pos.
pos=
千分尺
同步环
SO
T
滑套
注： pos— 算术平均值。
图2高度差测量位置示意图
7.3装配 7.3.1同步器总成
在装配过程中用试验油预润滑同步环和滑动套部件。试验使用的零件见表2。
表2ZFBK117 HS45同步器总成列表
零件编号
部件离合器壳体同步器压力片同步弹簧滑动套
ZF零件号 ZF零件号 ZF零件号 ZF零件号 ZF零件号 ZF零件号
1315304124 1315304123 1297304436 1315304122 1304304664 0732040409
弹簧
