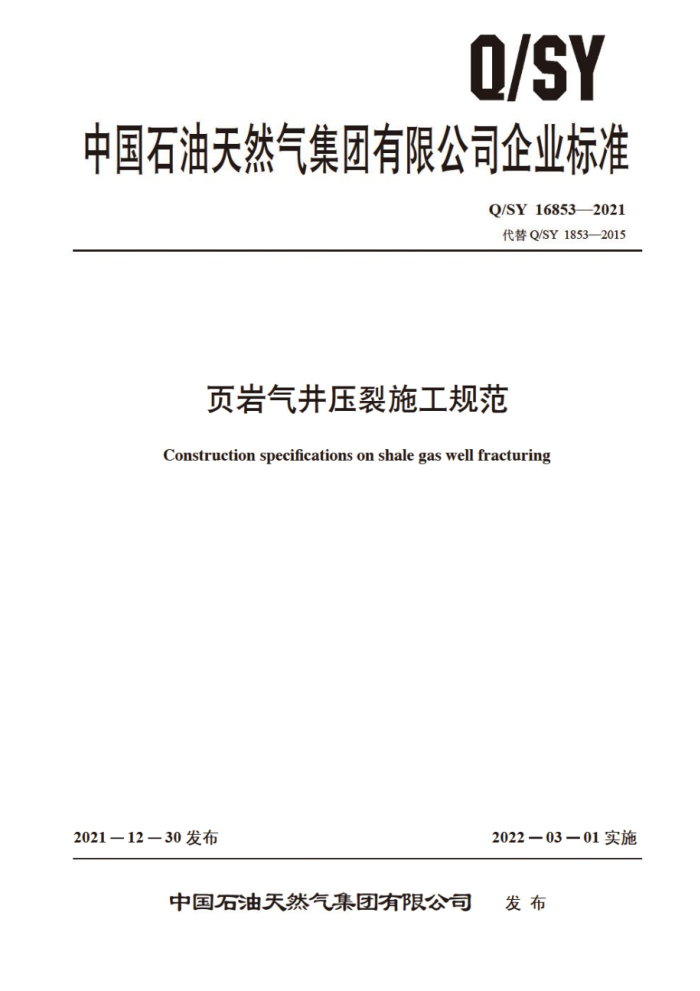

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY16853—2021 代替Q/SY18532015
页岩气井压裂施工规范
Construction specifications on shale gas well fracturing
2021—12—30发布
2022—03—01实施
中国石油天然气集团有限公司 发布 Q/SY168532021
目 次
前言 1范围
I
规范性引用文件
2
3术语和定义
施工前准备
1
道路、场地准备
4.1 4.2井口、井筒准备 4.3 供水系统准备 4.4供电准备 4.5压裂准备 4.6排空、试压
5压裂施工 5.1正常施工 5.2异常处理 6 坐封桥塞与射孔 6.1 射孔施工设计 6.2人并管申结构参数和泵送程序 6.3 实施射孔 6.4 下放射孔管申 6.5 坐封桥塞及射孔 6.6 坐封桥塞与射孔其他要求钻磨桥塞 7.1 钻磨前准备要求 7.2地面流程要求 7.3 钻塞施工 8排液测试 8.1地面测试流程 8.2捕屑 8.3排液测试健康、安全和环境（HSE）管理 9.1 建设方
-
.
中 Q/SY16853—2021
9.2 消防 9.3 防雷 9.4 压裂施工安全要求附录A（资料性） 压裂井口装置示意图附录B（资料性） 单级双吸清水离心泵安装示意图附录C（资料性） 施工压力及管线通径对应吊带、卸扣选择表附录D（资料性） 页岩气平台压裂联合作业现场规范示意图
8
0O 8
10 11 ***12 13
AS/0
II Q/SY168532021
前言
本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替Q/SY1853 32015《页岩气井压裂施工规范》与Q/SY1853—2015相比，除结构调整和编辑性修改外，主要技术变化如下：
a）增加了井场道路应满足施工车辆通行需求（见4.1.1）： b）更改了施工现场安全通道的要求（见4.1.5，Q/SY1853—2015的4.5.2） c）增加了对井场照明的要求（见4.1.9） d）更改了“井口、井筒准备”内容（见4.2，Q/SY1853—2015的4.2） e）增加了高压管汇连接要求（见4.5.3）： f）增加了“正常施工”和“异常处理”（见5.1、 5.2 g）增加了页岩气井第一 段连续油管下传输射孔作业（见6.1.1）： h）增加了泵送过程中电缆车实时监测要求（见6.1.5） i）增加了连油钻磨对工具钢级要求（见7.1.2）： j）增加了连油钻磨对地面流程要求（见7.2）： k）增加了建设方HSE管理要求（见9.1） 1）更改了加油区域配置灭火器的要求（见9.2，Q/SY18532015的9.2）： m）增加了井场内配备避雷针的要求（见9.3）： n）增加了建立废弃物产生及处置记录（见9.4）： o）更改了施工现场示，隔离及物料堆放要求（见9.4，Q/SY1853一2015的9.4）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油天然气集团有限公司标准化委员会非常规油气专业标准化技术委员会提出并
归口。
本文件起草单位：川庆钻探工程公司，西南油气田分公司、 勘探开发研究院。 本文件主要起草人：周睿、石孝志、史世平、李雪飞、范育才、未孟伟、伍洲、陆威、周仲建、
陈毅，付鹏，向刚，罗彬，欧跃强 严星明
本文件及其所代替文件的历次版本发布情况为
2015年首次发布为Q/SY1853—2015 本次为第一次修订。
III AS/0 Q/SY168532021
页岩气井压裂施工规范
1范围
本文件规定了页岩气井压裂施工过程中压裂施工前准备，压裂施工，钻磨桥塞、排液测试等施工作业流程及健康安全环保要求
本文件适用于页岩气井压裂施工作业
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
SY/T5727 井下作业安全规程 SY/T6276 石油天然气工业 健康、安全与环境管理体系 SY/T6690 井下作业井控技术规程 Q/SY01460 水平井分段压裂工艺技术规范 Q/SY02634 井场电气检验技术规范 Q/SY08316 油水井带压射孔作业安全技术操作规程 Q/SY08368 电动气动工具安全管理规范
3术语和定义
下列术语和定义适用于本文件
3.1
同时作业 simultaneous operation 两个或以上的工序或作业单位在同一井场同一时间作业，其中一种作业可能对其他作业人员，设
备、工艺造成可控影响的作业。 3.2
拉链式压裂作业zipperfracturing 两口相邻的水平井用一套压裂车组进行交替分段压裂的施工作业模式
3.3
连续混配 continuousmixing 一种即配即供的液体配制工艺，所有的化学添加剂在配制过程中按一定比例在线加人
4施工前准备 4.11 道路。场地准备 4.1.1井场道路应满足施工车辆（长22m，宽3m，高4.7m，重84t、转弯半径30m）通行需求。 Q/SY16853—2021
4.1.2并场可使用面积应满足压裂作业占地需求，拉链式压裂作业要求最小可使用尺寸为（长×宽） 95m×80m，同步式压裂作业要求最小可使用尺寸为（长×宽）120m×80m，其中压裂设备摆放一侧长度不低于45m。 4.1.3并场需填平、夯实，并场内地面宜避免出现高度超过10cm的垂直台阶，井场地面承重不应低于0.2MPa。 4.1.4前后井场应有宽度不小于3.5m的主安全通道，安全通道应标有逃生方向。 4.1.5 主安全通道不应有影响车辆通行的管、线路。 4.1.6 拉链式压裂施工现场各作业区域到主安全通道应设置宽度不小于1m的安全通道。 4.1.7 各作业方临时用电线路应有保护措施，电源线不应漏电，线路、控制开关标识清楚。 4.1.8 井场生产用房、值班房等设备不应放置在易塌方区域 4.1.9 井场电源、照明条件良好，满足24h连续作业要求，照明设备满足防爆要求。 4.1.10井场应有保证支撑剂，油料等物料连续供应的通道，保证连续施工，同时具备紧急撒离的安全通道。
4.2 井口、并筒准备 4.2.1井口安装1#、4#、7#阀门（4#为液动控制阀门）及压裂注人头完毕，并试压合格，参照图A.1 4.2.2井口搭建射孔、压裂操作平台 4.2.3井筒通、刮、洗作业完毕并合格。 4.2.4全井筒试压并合格。试压期间，B环空保持开启状态，全程视频监控B环空出口状态，试压结束后。通过测试流程泄压。 4.2.5 按照施工设计，对第一段射孔或开启趾端滑套，建立压裂通道。 4.3 供水系统准备 4.3.1水源，水质
水源。水质应满足以下要求：
水源来自河流、湖泊、自来水、地下水、返排液水质满足液体配方及页岩气储层低伤害要求。
4.3.2蓄水池
蓄水池应满足以下要求
容量至少能满足两段施工要求：靠转水泵一侧池底建沉水槽，沉水槽低于蓄水池底面0.5m以上，参见附录B：蓄水池经防渗漏和防挎場处理井场内根据施工规模，井场布局适当布置过渡罐。
4.3.3供水
供水应满足以下要求：
水源到蓄水池供水应满足施工作业用水量要求供人井场的供水能力应满足压裂施工排量要求
4.4供电准备
井场用电应按Q/SY08368和Q/SY02634执行。
2
