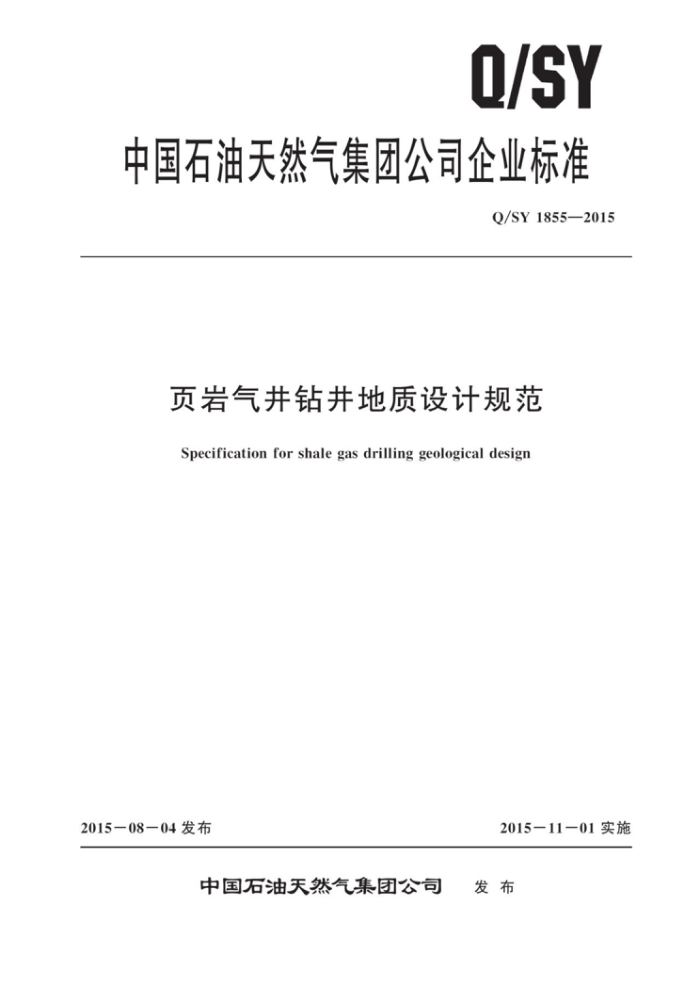

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1855—2015
页岩气井钻井地质设计规范
Specification for shale gas drilling geological design
2015-08-04发布
2015一11一01实施
中国石油天然气集团公司 发布 Q/SY1855—2015
目 次
前言
1
范围 2 规范性引用文件 3 设计准备 4 设计内容及要求
1
资料上交报告附件及附图设计报告格式
5
6
7
附录A（资料性附录） 设计报告格式
I Q/SY1855—2015
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会非常规油气专业标准化直属工作组提出并归口。 本标准主要起草单位：中国石油天然气股份有限公司西南油气田分公司、中国石油天然气股份有
限公司浙江油田分公司、中国石油勘探开发研究院廊坊分院。
本标准主要起草人：王兰生、黄勇斌、陈昌、张鉴、吕宗刚、李其荣、彭海润、舒红林、郑德
温、陈玉龙、刘佳。
ⅡI Q/SY1855—2015
页岩气井钻井地质设计规范
1范围
本标准规定了页岩气井钻井地质设计的内容及技术要求本标准适用于页岩气井钻井地质设计的编制。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件，
SY/T5088 钻井井身质量控制规范 SY/T6283 石油天然气钻井健康、安全与环境管理体系指南
3 设计准备
3. 1 资料收集
主要包括区域地质资料、地震资料、邻井和邻区实钻资料、井位论证资料、井位勘查资料等
A
3. 2 地层预测
包括地层分层、岩性面、储层及含气层预测等。 3.3 压力预测
利用本区地震资料或邻井测井资料预测地层压力，
3.4 钻井工程复杂情况预测
对钻井过程中可能出现的井涌、井喷、井漏、卡钻、油气浸、盐水浸、浅气层及有毒有害气体等
复杂情况进行预测。
4 设计内容及要求
4.1 井区自然概况 4.1.1人文地理
井位所处地理位置、区块面积、地面海拔、地貌、地形、道路、交通、人口、民宅、学校、医院、风景区、通信等情况， 4. 1.2 气象水文
气候、气温、降水、河流及水库的分布、流量和容量。
1 Q/SY1855—2015
4.1.3 3矿产资源
煤矿、有色金属矿等 4.1.4 高危场所
井场附近油库、高压线、输气管线场站、危化品仓库距离、规模等。 4.1.5 灾害性地理地质现象
井区历史上有无地陷、风暴、滑坡、地震、泥石流等现象发生情况。 4.2 2地质简介 4.2.1构造概况
简述区域地质背景和构造基本特征。 4. 2. 2 地层概况
描述地层层序、厚度、分布特征、岩性组合、接触关系及沉积相等。 4.2.3 储层特征
储层厚度、岩石类型、矿物组成、地球化学、储集物性、裂缝、含气性、脆性及岩石力学等特征。 4.2.4保存条件
主要包括：构造、盖层、水动力、埋深及距主干断裂和剥蚀区的距离等条件。 4.2.5 流体特征
流体性质、矿化度、温度、压力、含气水及H，S等有毒有害或腐蚀性介质情况 4.2.6 勘探开发简况
简述区域钻井及测试简况。 4.2.7 已钻井情况
已钻井在录井、测井、中途测试、试油及钻井施工过程中出现的复杂情况。 4.3 钻探目的及设计依据 4.3.1 钻探目的
按钻并并位论证、要求进行设计。若有两个及以上钻井地质任务时，按主要、次要的顺序写明。
4.3.2 设计依据
主要包括：
井位批复意见； - 目的层构造图、埋深图、过井地震解释剖面； —邻井实钻资料。
2 Q/SY1855—2015
4.3.3 完钻层位及原则
钻达目的层完钻。 4.3.4 完井方式
根据钻探目的确定完井方式。 地质设计参数
4.4
4.4.1基本数据
设计井基本数据见表1。
表 1 1××井（组）基本数据表
井型地理位置构造位置测线位置CDP 井口坐标
A B 靶前距 m 设计井深 m 目的层钻探目的完钻原则完井方法
地面海拔
水平段长 m
m
4.4.2 地质分层及描述
预测本并地层， 分层岩性描述，填写格式见表2。
表 2 地层分层数据表
底层 m
地层 ()
地层层序系 统 组
地层
代号 深度 厚度 描述 倾角 提示
岩性
复杂
m
段
界
3 Q/SY1855—2015
4. 4.3 靶区设计
靶区设计见表3。
表3××井（组）靶区设计数据表
设计目的层
靶区设计数据
靶区垂深 m
靶点坐标
靶区
靶点 测线位置
闭合方位 水平位移 (°)
名称 CDP点 纵(X) 横(Y) 水平位移
层位
m
m
m
4.4.4 特殊层描述
主要包括：预计油气层、特殊层的埋深及厚度；浅层气分布情况；与钻井施工相关的其他矿产及特殊层情况。 4.5 5工程要求 4.5.1 地层压力和温度
利用邻井地层压力、温度和钻井液密度等资料预测设计井地层压力及温度。 4.5.2 2钻井液类型及性能使用原则
针对不同的地层，采用相应钻井液体系。 4.5.3 特殊情况处理要求 4.5.3.1 储备足够数量的高密度钻井液和加重材料。 4.5.3.2 气层钻进中，严格控制起下钻速度。 4.5.3.3 根据井下实际情况随时调整钻井液密度。 4.5.4 目的层钻井液性能要求 4. 5. 4.1 钻井液设计应满足保护储层的要求。 4.5.4.2 钻井液性能应满足钻进顺利，井壁稳定。 4. 5. 5 特殊岩性段的提示
在膏岩、盐岩等特殊地层段应采用有针对性的钻井液体系。 4.5.6 钻井液体系要求
不同井段钻井液密度、黏度和失水量见表4。
4 Q/SY1855—2015
表4钻井液基本性能要求
井段 m
密度 g/cm
黏度 s
失水 mL
备注
4.5.7 并身质量要求
按SY/T5088执行。 4.5.8 套管程序及固井质量要求
套管程序及固井质量应满足储层体积改造的需要。 4.6 资料录取要求 4.6.1录井
页岩气录井应针对不同井段，对钻时、岩屑、岩心、气测、工程、地化、泥页岩密度、地质循环观察等提出具体资料录取要求。 4.6.2地球物理测井
对测井井段、测井项目及固井质量检测提出具体要求。 4.6.3 分析化验 4.6.3.1对常规分析化验项目及内容提出具体要求 4.6.3.2对压裂实验分析项目及内容提出具体要求。 4.6.4水平井地质导向
对水平井地质导向资料提出具体要求 4.7 单井（跟踪）评价
针对评价井提出单井（跟踪）评价技术要求。 4.8 健康、安全与环境管理
按SY/T6283执行。
5 资料上交
提出资料上交项目、质量要求及提交时间。
报告附件及附图
6
6. 1 报告所需附件包括：
人居调查报告；井位批复文件；
5
