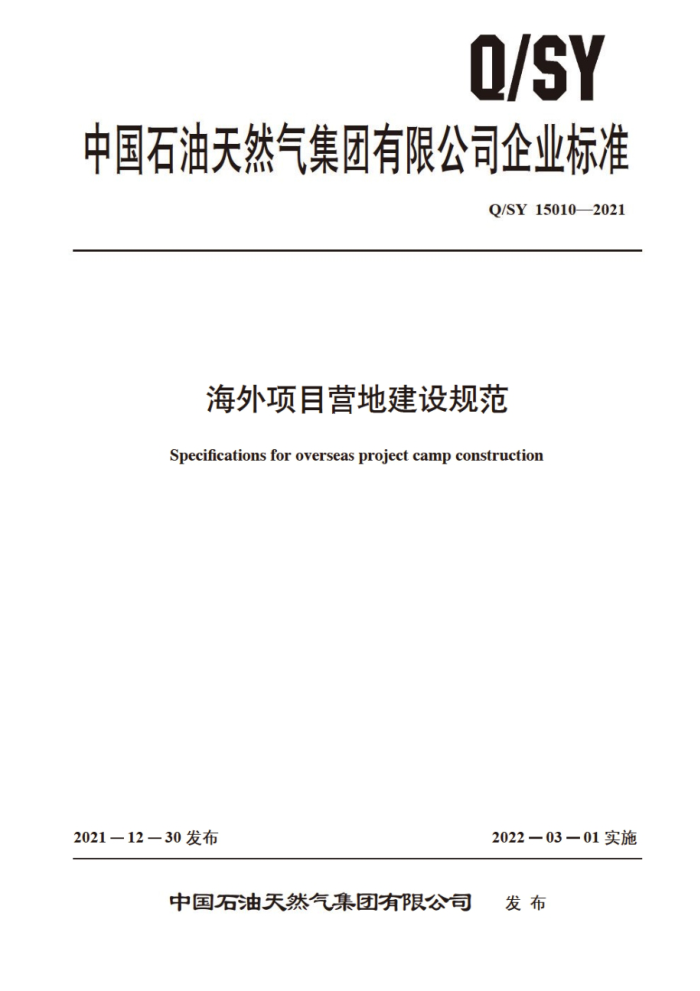

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY150102021
海外项目营地建设规范
Specifications for overseas project camp construction
2021一12—30发布
202203-01实施
中国石油天然气集团有限公司 发布 Q/SY150102021
目 次
前言 1范围
I
规范性引用文件
2
3 术语和定义 4 总体要求 5 6 营地选址
等级划分
营地布局 7.1总平面布置 7.2出人口及道路 7.3竖向布置及其他 8建筑结构 8.1一般要求 8.2结构及基础 8.3办公区 8.4 住宿区 8.5 公用设施区 8.6 门、窗、锁具 9 给排水 9.1 给水系统 9.2 排水系统 10 消防· 11 采暖通风 11.1 一般要求 11.2 设计计算参数 11.3 供暖 11.4 通风.· 11.5 空气调节 11.6 消声与隔振 11.7 绝热与防腐 11.8 建筑防排烟
7
-
10
10
10
11
11
11 12
13 13 13 13 Q/SY150102021
12 电气 12.1 一般要求 12.2 变配电 12.3 照明 12.4 雷电防护及接地 12.5 绿色电气设计 13通信及电子安全防范系纟 13.1 一般要求 13.2 通信系统. 13.3 电子安全防范系统 14 健康。安全。环保··.· 参考文献
13
13 13 **14 14
14
14 14 14 *16 ** 16 18
S
兰
1I Q/SY 15010—2021
前言
本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由国际部提出。 本文件由中国石油天然气集团有限公司标准化委员会社会安全专业标准化技术委员会归口。 本文件起草单位：中油国际公司、工程建设公司本文件主要起草人：宋明、章亚泉、间世和、谭启生、杨宝君 王玉、李成儒、韩启凤、刘
嘉、张敏卿、刘学敏、柴红、袁国清、费力、张云、刘贤、宋箭、孟文霞。
S
III AS/0 Q/SY150102021
海外项目营地建设规范
1范围
本文件规定了海外项目营地建设原则，等级划分，营地布置，建筑结构，给排水，消防，采暖通风、电气、通信及电子安全防范系统和健康安全环保要求。
本文件适用于中国石油投资或控股的新建陆上固定营地建设，工程技术、工程建设企业的营地及其他海外项目营地建设可参照本文件执行。现有营地的改建、扩建可结合实际情况参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB3096 声环境质量标准 GB5749 生活饮用水卫生标准 GB/T18920 城市污水再生利用城市杂用水水质 GB50013 室外给水设计标准
建筑给水排水设计标准
GB50015 GB50016 建筑设计防火规范 GB50017 钢结构设计规范 GB50034 建筑照明设计标准 GB50057 建筑物防雷设计规范 GB50084 自动喷水灭火系统设计规范 GB50116 火灾自动报警系统设计规范 GB50140 建筑灭火器配置设计规范 GB50151 泡沫灭火系统技术标准 GB50153 工程结构可靠性设计统一标准 GB50205 钢结构工程施工质量验收标准 GB50219 GB50338 固定消防炮灭火系统设计规范 GB50370 气体灭火系统设计规范 GB50661 钢结构焊接规范 GB50763 无障碍设计规范 GB 50974 消防给水及消火栓系统技术规范 GB 51251 建筑防烟排烟系统技术标准 GB51309 消防应急照明和疏散指示系统技术标准 JGJ36宿舍建筑设计规范
水喷雾灭火系统技术规范 Q/SY150102021
JGJ 64 饮食建筑设计标准 JGJ/T 67 办公建筑设计标准 JGJ 94 建筑桩基技术规范 Q/SY15005海外安防视频监控系统规范 Q/SY15006 海外项目症疾防控技术指南 Q/SY15428 海外营地安全防范工程建设规范 Q/SY15740 海外项目现场医疗诊所设施配备规范 Q/SY15824 海外项目现场应急通讯配备标准
6
3术语和定义
下列术语和定义适用于本文件。
3.1
模块化建筑modularbuilding 以每个房间单元（或根据实际情况为房间加走廊）作为一个模块单元在工厂中进行预制生产，在
结构、物理和功能上相互独立， 可以整体安装和移动的一种集成的建筑形式。 3.2
外围安防区peripheral security area 根据安防等级要求，环绕营地外围设置壕沟、土堤 胶望塔， T-wall 等安防设施的区域。
3.3
安俭停车区 security check parking area 设置在营地人口处，对出人营地的车辆进行停车检查和停放车辆的区域。
3.4
避难所 f emergency sheltel 在营地遭受攻击的紧急情况下，能够为营地所有人员提供临时人身安全保障的、经过加固的场所。
4总体要求
4.1海外项目营地建设应符合项目所在国家（地区）法律法规和标准规范的要求。 4.2营地建设应充分考虑项目所在国家（地区）地理气候条件，民族宗教习惯、社会安全风险防控要求，最大程度合理利用现有资源。 4.3海外营地安保建设应满足中国石油天然气集团有限公司（以下简称“集团公司）规定的海外国家（地区）社会安全风险等级分级标准和相应的社会安全管理要求，做到营地健康安全环保和安防设施与主体工程同时设计，同时施工，同时投产 4.4营地设计应根据“省心。省力，省人，省钱，省时和“集中统一，资源共享，功能齐全”的原则．体现“模块化、标准化，集约化，信息化、专业化的设计理念。 4.5营地建设应采用一体化建设和运营模式，推广“大环境。大安保，大后勤”模式。 4.6应根据社会安全风险防控等级要求设置避难所，选择合适的建筑方式和避难时间。 4.77 营地建设应考虑疫情防控布局
5等级划分
营地建设等级分为小型，中型、大型三个级别。营地建设等级及对应的功能要求见表1。
2
