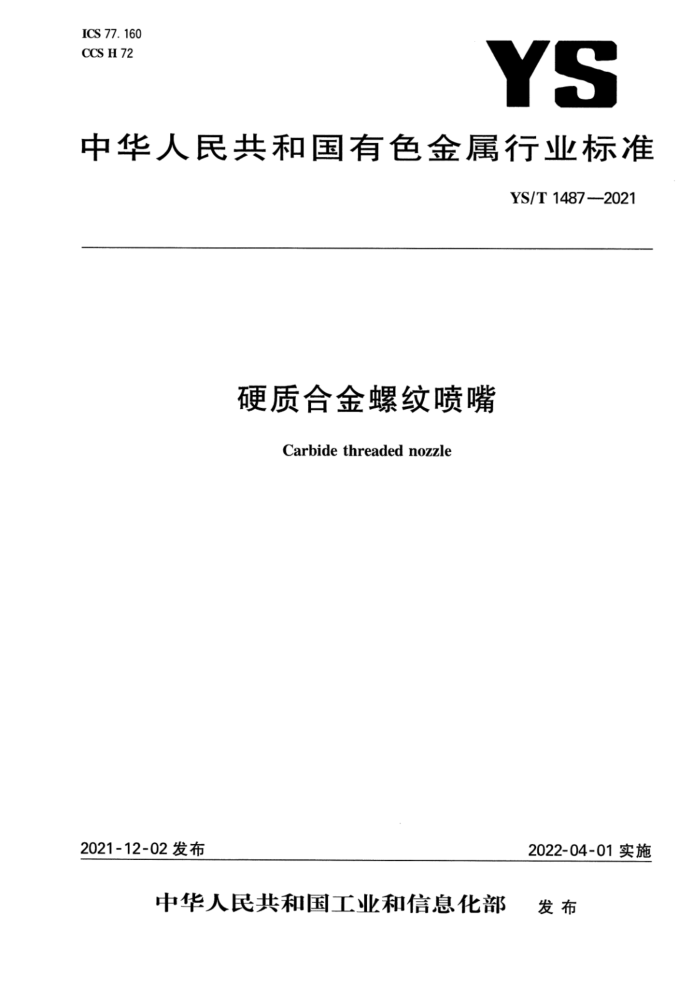

ICS 77. 160 CCS H 72
YS
中华人民共和国有色金属行业标准
YS/T 1487-2021
硬质合金螺纹喷嘴
Carbidethreadednozzle
2021-12-02 发布
2022-04-01实施
中华人民共和国工业和信息化部 发布 YS/T1487—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本文件起草单位：自贡硬质合金有限责任公司、深圳市注成科技股份有限公司。 本文件主要起草人：肖科、吴翔、李娟、廖军、苏伟、张越。 YS/T1487—2021
硬质合金螺纹喷嘴
1范围
本文件规定了硬质合金螺纹喷嘴的分类及型号表示规则、技术要求、试验方法、检验规则、标志、包装、运输、贮存、随行文件和订货单内容。
本文件适用于石油、天然气钻探用硬质合金螺纹喷嘴（以下简称“喷嘴”）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1958 3产品几何技术规范（GPS）几何公差检测与验证 GB/T5242 2硬质合金制品检验规则与试验方法 GB/T 5243 3硬质合金制品的标志、包装、运输和贮存
3术语和定义
本文件没有需要界定的术语和定义。
4分类及型号表示规则
4.1产品分类
喷嘴分为A型（十字槽型）、B型（梅花齿型）、C型（焊接梅花齿型）3种型式。 4.2型号表示规则
喷嘴型号由表示螺纹喷嘴型式的字母（A、B、C)、表示大外圆直径的三位数（取表中“D”对应数值的整数加小数点后第一位数，不足三位数时前面加“0”填位）、表示小孔直径的三位数（取表中“d”对应数值的整数加小数点后第一位数，不足三位数时前面加“0”填位）、表示总长的三位数（取表中“L”对应数值的整数加小数点后第一位数，不足三位数时前面加“0”填位)组成。见示例。
示例：
253079348
A
表示总长L为34.8mm；表示小孔直径d为7.9mm；表示大外圆直径D为25.3mm；表示喷嘴的型式为A型。
1 YS/T1487—2021
5技术要求
5.1化学成分
喷嘴推荐采用钻含量为9%或11%的WC-Co合金，若有特殊要求则由供需双方协商确定。产品的化学成分由供方保证，不作为需方验收依据。 5.2外形尺寸及允许偏差 5.2.1A型喷嘴的示意图见图1，型号、尺寸及允许偏差见表1、表2和表3。
1
L2
（B)
3
4A
ZuBM
图中u的数值为0.05mm，未注倒圆半径均不小于0.8mm。
图1A型喷嘴示意图表1A型喷嘴的型号及尺寸基 本尺 寸 d2 Di di h b Ls Ls L R r
单位为毫米
参考尺寸
型号
D
L
d 3. 2 4. 8 6.4 7.1 7. 9
A191032308 A191048308 A191064308 A191071308 A191079308 A191087308 19.1 8.7 30.8 12.7 16.1 12.7
4. 9 6. 22 2.4 6.3 12.7 12.7
7
9.5 10.3 11.1 11.9 12.7
A191095308 A191103308 A191111308 A191119308 A191127308 2 YS/T 1487—2021
表1A型喷嘴的型号及尺寸（续）基本尺寸 dz Di di
单位为毫米
参考尺寸 L4 R r
型号 A253064348 A253071348 A253079348 A253087348 A253095348 A253103348 A253111348 A253119348 25.3 11. 9 34.8 15.9 22.2 15.9 7 6.9 6.22 3.3 A253127348
D
d 6. 4 7.1 7. 9 8.7 9. 5 10.3 11.1
L
6
L
Ls
h
12.7 12.7
12. 7 13.5 14. 3 15.1 15. 9 16.7 17. 5
A253135348 A253143348 A253151348 A253159348 A253167348 A253175348
表2A型喷嘴的型号、角度、螺纹规格基本角度
螺纹相关尺寸 Li
螺纹规格
型号
Lz mm
M
Y
8
α
mm
A191032308 A191048308 A191064308 A191071308 A191079308 A191087308 A191095308 A191103308 A191111308 A191119308 A191127308 A253064348 A253071348 A253079348 A253087348 A253095348 A253103348 A253111348
15°
11. 5
21
3/4-12UN-2A
3°
≤3°
20°
15. 6
25
1-12UNF-2A
3 YS/T1487—2021
表2A型喷嘴的型号、角度、螺纹规格（续）
基本角度
螺纹规格 M
螺纹相关尺寸
型号
Le mm
LI mm
β
Y
0
A253119348 A253127348 A253135348 A253143348 A253151348 A253159348 A253167348 A253175348
20°
15. 6
25
≤3°
≤3°
1-12UNF-2A
表3A型喷嘴的允许偏差
尺寸代号
允许偏差 ±0.25mm ±0.30 mm ±0.30 mm ±0.30 mm ±1. 00°
尺寸代号
允许偏差 0.28mm ±0.25 mm ±0.50 mm ±0.30mm ±0.03mm ±0.30mm ±0.30 mm ±0.25 mm ±0.25 mm
0
Ls L4 R r β M Li L2
D d L da Di di h b Ls
符合5.2.4的规定
±0.13 mm ±0.25 mm
-
5.2.2 B型喷嘴的示意图见图2，型号、尺寸及允许偏差见表4、表5和表6。
L
L
L
A
HB
图中u的数值为0.05mm，未注倒圆半径均不小于0.5mm。
图2B型喷嘴示意图 YS/T 14872021
表4B型喷嘴的型号及尺寸
单位为毫米参考尺寸
基本尺寸 di Di Dz L4 R Ds R Ls r
型号
L
D
d
4. 8 6. 4 7.1 7. 9 8.7
B219048381 B219064381 B219071381 B219079381 B219087381 B219095381 B219103381 B219111381 B219119381 B219127381
9. 5 38.1 12.7 10.3 11.1 12.7
21. 9
15.6 17. 9 5. 4 0.8 15.6 0.8 1. 2 9.5
11. 9
表5B型喷嘴的型号、角度、螺纹规格
基本角度 Y
参考角度 8
螺纹规格
螺纹相关尺寸
型号
Li mm mm
Le Ls
M
β
6
入
a
mm
B219048381 B219064381 B219071381 B219079381 B219087381 B219095381 B219103381 B219111381 B219119381 B219127381
3°
30° 30°
60° 15°
20° 3/4-10UNC-3A 11.7 26.2 4.8
表6B型喷嘴的允许偏差
尺寸代号
尺寸代号 Ls
允许偏差 0 0. 25 mm ±0.25 mm ±0.76mm ±0. 25 mm 0 0. 12 mm ±0.25 mm ±0.25 mm ±0.25 mm 0 0. 25 mm ±0.25 mm
允许偏差 ±0.25 mm ±0.25 mm ±1. 00° ±0.50° ±0.50° ±1. 00°
D a L di Di D2 L4 Ri D: R
r α Yβ 0.8 入 M Li Lz Ls
符合5.2.4的规定
±0.20mm ±0. 25 mm ±0.25 mm
5 YS/T1487—2021
7、表8和表9
5.2.3 C型喷嘴的示意图见图3，型号、尺寸及分
D
A
D
r
M
A
21
标引序号说明： 1—螺纹套(推荐材质为Y1Cr18Ni9); 2-—硬质合金基体。 图中u的数值为0.08mm，未注倒圆半径均不小于0.2mm。
图3 3C型喷嘴示意图
表7 C型喷嘴的型号及尺寸
单位为毫米
基本尺寸
参考尺寸
型号 C191048254 C191064254 C191071254 C191079254 C191087254 C191095254 C191103254 C191111254 C191119254 C191127254 C239056254 C239064254 C239071254 C239079254 C239087254 C239095254 C239103254 C239111254 6
Di D2 Ls Ri
L4
Ls
L di
R
r
D
d 4. 8 6. 4 7. 1 7. 9 8.7 9.5 10.3 11.1 11. 9 12.7 5. 6 6. 4 7.1 7. 9 8.7 9.5 10. 3 11.1
25.4 12.7 15.6 16.3
19.1
5. 4 0.8 0.8
9.5 1
3
25.4 15. 9 20 20
23. 9
