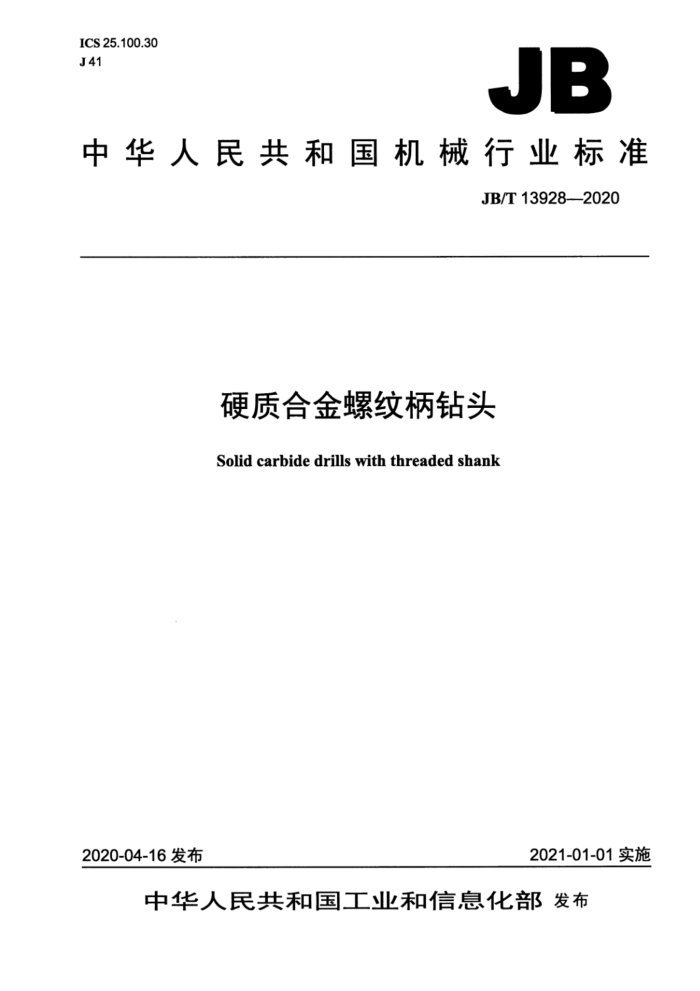

JB
中华人民共和国机械行业标准
JB/T13928—2020
硬质合金螺纹柄钻头
Solid carbide drills with threaded shank
2020-04-16发布
2021-01-01实施 中华 人民共和国
机械行业标准硬质合金螺纹柄钻头
JB/T13928-2020
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张15千字
2021年1月第1版第1次印刷
定价：12.00元
*
书号：15111·15779 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 目 次
前言 1范围 2规范性引用文件 3符号 4型式和尺寸 5技术要求. 6标志和包装
6.1标志 6.2 包装.
图1 螺纹柄钻头，图2螺纹柄双刃带钻头.
力
表1螺纹柄钻头尺寸表2英制螺纹柄钻头尺寸表3表面粗糙度表4几何公差， 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准起草单位：四平博尔特工艺装备有限公司、四平市蓝风机械有限责任公司。 本标准主要起草人：朱立国、王冠、张坤、赵宏亮、吴雪、吕明哲。 本标准为首次发布。 硬质合金螺纹柄钻头
1范围
本标准规定了硬质合金螺纹柄钻头的符号、型式、尺寸、技术要求、标志和包装。 本标准适用于公称直径为3mm～15mm的硬质合金螺纹柄钻头（以下简称螺纹柄钻头），其他螺纹
柄钻头也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1184一1996形状和位置公差未注公差值 GB/T1804--2000一般公差未注公差的线性和角度尺寸的公差 GB/T2075切削加工用硬切削材料的用途大组和用途小组的分类代号
3符号
下列符号适用于本文件。 1- 一螺纹柄钻头总长度。 11- 螺纹柄钻头沟槽长度。 12 一螺纹柄钻头柄部长度。 d 一螺纹柄钻头公称直径。 di一螺纹柄钻头柄部螺纹。 S——六方扁厚度。
4型式和尺寸
4.1 螺纹柄钻头型式按图1和图2的规定。
120-15 12015°
图2 螺纹柄双刃带钻头
螺纹柄钻头尺寸应符合表1的规定
4.2
表1 螺纹柄钻头尺寸
单位为毫米
六方扁 柄部
直径范围
螺纹柄短钻头
螺纹柄钻头
螺纹柄长钻头
厚度 长度 柄部螺纹 s
d (h7) >3~4 V4~5 >5~6 >6~7 >7~8 >8~9 >9~10 44
1 16 20 24 28 32 36 40 44 48 52 56 60
I 54 60 66 72 78 84 90 96 105 111 117 123
12 d (6g)
1 27 29 32 35 38 41
- 37 41 45 49 53 57 61 65 72 76 80 84
l1 00 10 12 14 16 18 20 22 31 39 42 45
1 24 30 36 42 48 54 60 66 72 78 84 90
M6X1
6.5
8
10
8
M8X1
47
>10~11 >11~12 55 >12~13 64 >13~14 66 >14~15 69 4.3 英制螺纹柄钻头尺寸符合表2的规定。
M10X1
12
10
表2 英制螺纹柄钻头尺寸
单位为英寸
六方扁 柄部厚度 长度
直径范围
螺纹柄短钻头
螺纹柄钻头
螺纹柄长钻头
柄部螺纹
d (h7) >0.118 1~0.157 5 1.063 0 0.3150 1.4567 0.629 9 2.126 0 0.944 9 >0.157 5~0.196 9 1.1417 0.3937 1.6142 0.7874 2.3622 1.1811 >0.1969~0.2362 1.2598 0.4724 1.7717 0.944 9 2.598 4 1.4173 >0.236 2~0.275 6 1.378 0 0.5512 1.929 1 1.102 4 2.834 6 1.653 5
1
11
12
di (2A)
l1
S
1
11
1
0.3149 0.256 0 0.250-28UNF 表2英制螺纹柄钻头尺寸（续）
单位为英寸
六方扁 柄部厚度 长度 S
螺纹柄短钻头 1
直径范围
柄部螺纹 di (2A)
螺纹柄钻头
螺纹柄长钻头
d (h7) >0.354 3~0.393 7 1.732 3 0.7874 2.4016 1.574 8 3.543 3 2.3622 >0.393 7~0.433 1 1.850 4 0.8661 2.5591 1.732 3 3.779 5 2.5984 >0.433 1~0.472 4 2.165 4 1.2205 2.8346 1.889 8 4.1339 2.8346 >0.472 4~0.511 8 2.5197 1.5354 2.9921 2.047 2 4.3701 3.0709
12
l1
l1
11
1
1
0.393 7 0.3149 0.3125-24UNF
>0.511 8~0.551 2 2.598 4 1.6535 3.1496 2.2047 4.6063 3.3071 0.4727 0.393 7 >0.551 2~0.590 6 2.7165 1.7717 3.3071 2.362 2 4.8425 3.543 3 4.4螺纹柄钻头各尺寸未注公差应按GB/T1804一2000中等公差m级的规定：未注几何公差应按GB/T 1184—1996的k级的规定。 4.5标记示例：示例1：公称直径d=8mm的螺纹柄钻头，标记为：
0.375 0-24UNF
硬质合金螺纹柄钻头 8JB/T13928-2020
示例2：公称直径d=8mm的螺纹柄短钻头，标记为：
硬质合金螺纹柄钻头8-SJB/T13928-2020
示例3：公称直径d=8mm的螺纹柄长钻头，标记为：
硬质合金螺纹柄钻头8-LJB/T13928—2020
示例4：公称直径d-8mm的螺纹柄双刃带钻头，标记为：
硬质合金螺纹柄钻头8-DJB/T13928—2020
示例5：公称直径c-8mm的螺纹柄双刃带短钻头，标记为：
硬质合金螺纹柄钻头 8-DS JB/T13928-—2020
示例6：公称直径d-8mm的螺纹柄双刃带长钻头，标记为：
硬质合金螺纹柄钻头 8-DLJB/T13928—2020
英制螺纹柄钻头的标记，将示例中的直径用英寸表示。 左旋左刃螺纹柄钻头、整体或焊接结构的螺纹柄钻头在标记中应有说明。
5技术要求
5.1 螺纹柄钻头不应有崩刃、裂纹，工作表面不应有碰伤等影响使用性能的缺陷。 5.2 螺纹柄钻头的表面粗糙度最大允许值按表3的规定。
表3表面粗糙度
单位为微米 5.3 螺纹柄钻头几何公差按表4的规定。
表4几何公差
单位为毫米
几何公差值 5 I
项目
d≤5 0.012 0.01 0.015 0.03
10 工作部分对螺纹柄轴线的径向圆跳动公差柄部定位锥面与柄部螺纹同轴度公差切削刃对工作部分轴线的斜向圆跳动公差
钻芯对柄部轴线的对称度公差
0.05
沟槽分度公差
5.4螺纹柄钻头刃部材料应按GB/T2075的规定选用相适应的硬质合金材料。柄部可以选用与刃部相同的材料，将刀具做成整体合金结构；也可选用45钢或同等性能的其他牌号材料，将刀具做成焊接结构，柄部热处理硬度应不低于35HRC。 5.5螺纹柄钻头的切削部分应有倒锥，芯厚应有增量。 5.6螺纹柄钻头制成右螺旋槽右切削刃，根据用户要求也可制成左螺旋槽左切削刃。螺纹柄钻头柄部螺纹同步制成相应结构。 5.7螺纹柄钻头的柄部装卸结构由制造厂确定，制作成六方形或四方形。 5.8根据用户要求，螺纹柄钻头可进行刃部涂层等表面强化处理。
6 标志和包装
6.1标志 6.1.1产品上应标志：
制造厂或销售商的商标： -螺纹柄钻头公称直径；
一材料代号或牌号。 6.1.2包装盒上应标志：
一制造厂或销售商的名称、地址和商标：标记示例的内容；一材料代号或牌号；一件数；制造年月。
6.2包装
螺纹柄钻头包装前应清洗干净并做防锈处理，包装应牢靠，并能防止运输过程中的损伤和锈蚀。
