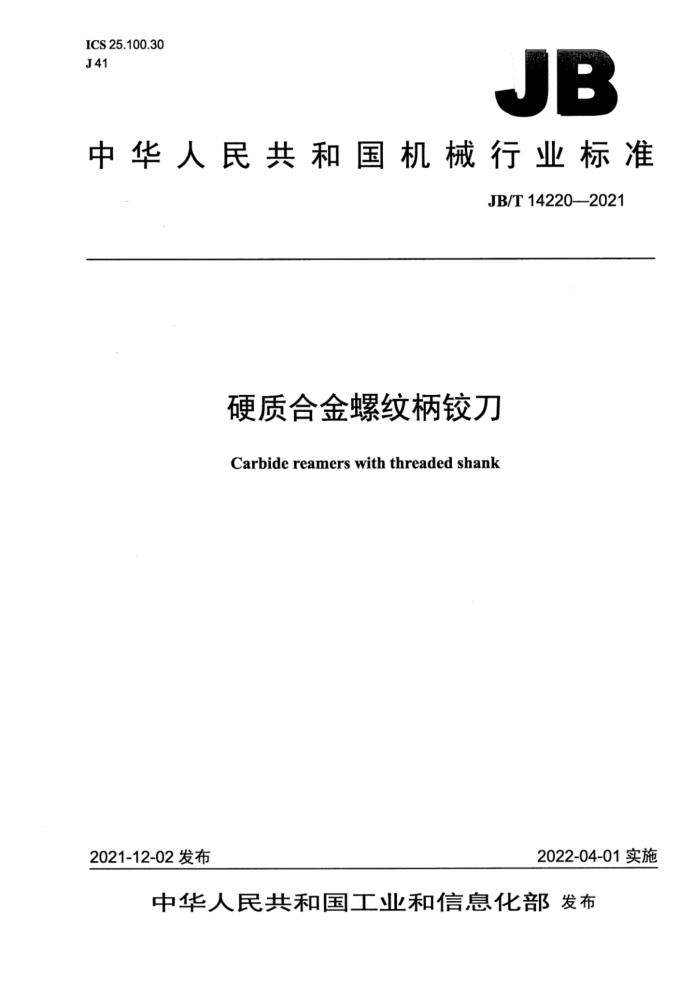

JB
中华人民共和国机械行业标准
JB/T14220—2021
硬质合金螺纹柄铰刀
Carbide reamers with threaded shank
2021-12-02发布
2022-04-01实施 中华人民共和国
机械行业标准硬质合金螺纹柄铰刀
JB/T14220—2021
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张·15千字 2022年4月第1版第1次印刷
定价：14.00元
*
书号：15111·16268 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 目 次
前言 1范围 2规范性引用文件 3符号 4型式和尺寸， 5技术要求 6标志... 7包装
1
图1无导柱螺纹柄铰刀. 图2带导柱螺纹柄铰刀.
表1螺纹柄铰刀尺寸.. 表2表面粗糙度Ra允许的最大值表3几何公差.. 前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准起草单位：四平博尔特工艺装备有限公司、四平市蓝风机械有限责任公司。 本标准主要起草人：朱立国、王冠、张坤、赵宏亮、吴雪。 本标准为首次发布。 硬质合金螺纹柄铰刀
1范围
本标准规定了硬质合金螺纹柄铰刀的符号、型式，尺寸、技术要求、标志和包装等基本要求。 本标准适用于公称直径大于3.5mm且不大于16mm的硬质合金螺纹柄铰刀（以下简称螺纹柄铰
刀），其他螺纹柄铰刀也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804-2000 0一般公差未注公差的线性和角度尺寸的公差 GB/T11841996形状和位置公差未注公差值 GB/T2075 5切削加工用硬切削材料的分类和用途 大组和用途小组的分类代号
3符号
下列符号适用于本文件。 I：总长度。 I1：刃部长度。 12：柄部长度。 l3：导柱长度。 d：公称直径。 di：柄部螺纹直径。 d2：导柱直径。 S：方宽。 z：齿数。 W：螺旋角。
4型式和尺寸
4.1 螺纹柄铰刀结构型式按图1和图2的规定。 120°1
图1 无导柱螺纹柄铰刀
20°
说明：螺纹柄铰刀柄部装卸结构图示为六方形结构，其亦可制成其他结构；螺旋角值，根据被加工情况确定：导柱直径尺寸值，一般取dz-d-（0.1～0.25）mm，可根据被加工情况调整。
图2带导柱螺纹柄铰刀
4.2螺纹柄铰刀尺寸应符合表1的规定。
表1 螺纹柄铰刀尺寸
单位为毫米
d
di
寸制 2A
分级范围大于 至 H7 H8 H9 向柱 向柱
精度等级（参考值）
无导 有导 21
米制 6g
推荐值
3.5 3.35 3.75 4
3.75 4.25
4.5 4.25 4.75 +0.012 +0.018 +0.030
M6X1 1/4-28UNF
4.75 5.3 +0.007 +0.011 +0.019 63
70
24
8
5 表1螺纹柄铰刀尺寸（续）
单位为毫米
di
d
1
米制 寸制
分级范围大于 至 H7 H8 H9 向柱 向柱
精度等级（参考值）
无导 有导 L W
推荐值
2A
6g M6×1 1/4-28UNF
(6.5) 6 6.7 1
63 70 24
8
8
6
6.7 7.5 7.5 8.5 +0.01.5 +0.022 +0.036
8 9 10 9.5 10 (10.5) 10 10.6
+0.009 +0.014 +0.023
8.5 9.5
66 75 31
10 10 M8X1 5/16-24UNF
6
10.6 11.8
11 12 (13) 14 13.2 14 (15) 14 15 16 15 16
11.8 13.2 +0.018 +0.027 +0.043
+0.011 +0.017 +0.027
80 38 10 12 12 M10X1 3/8-24UNF
69
8
括号内尺寸尽量不采用。 4.3螺纹柄铰刀未注公差的线性和角度尺寸的公差按GB/T1804一2000中等公差m级的规定：未注的几何公差按GB/T1184—1996的“k”级的规定。 4.4标记示例：
示例1：公称直径d-8mm精度等级为H7的米制螺纹柄铰刀，标记为：
硬质合金螺纹柄铰刀8H7JB/T14220—2021
示例2：公称直径d=8mm、导柱直径d=7.8mm精度等级为H7的带导柱米制螺纹柄铰刀，标记为：
带导柱硬质合金螺纹柄铰刀8H7×7.8-GJB/T14220—2021
示例3：公称直径d=8mm、精度等级为H7的寸制螺纹柄铰刀，标记为：
硬质合金螺纹柄铰刀8H7-EJB/T14220—2021
示例4：公称直径d=8mm、导柱直径dz=7.8mm、精度等级为H7的带导柱寸制螺纹柄铰刀，标记为：
带导柱硬质合金螺纹柄铰刀8H7X7.8-GEJB/T142202021
注：螺纹柄铰刀做成焊接结构的，需在标记的中间段后增加“（W）”标识。
5技术要求
5.1螺纹柄铰刀不应有崩刃、裂纹，工作表面不应有碰伤等影响使用性能的缺陷。 5.2螺纹柄铰刀表面粗糙度Ra允许的最大值按表2的规定。 表2表面粗糙度Ra允许的最大值
单位为微米
前面 0.4
后面 0.8
刃带 0.4
沟槽 0.8
柄部（120°锥面及螺纹部分）
0.8
5.3 螺纹柄铰刀几何公差按表3的规定。
表3几何公差
单位为毫米
项目
公差 0.015 0.018 0.005 0.008 0.01 0.015
H7级 H8、H9级 H7级 H8、H9级 H7级 H8、H9级
切削部分对柄部轴线的径向圆跳动
校准部分对柄部轴线的径向圆跳动
导向部分对柄部轴线的径向圆跳动
5.4螺纹柄铰刀刃部材料根据被加工件材质的不同选用GB/T2075规定的相适应的硬质合金材料：柄部可以选用与刃部一样的材料将刀具做成整体硬质合金结构；也可选用40Cr或同等及以上性能的合金钢将刀具做成焊接结构，柄部热处理硬度不低于35HRC。 5.5螺纹柄铰刀校准部分直径应有倒锥度。 5.6根据用户要求，螺纹柄铰刀可进行刃部涂层等表面强化处理。
6标志
6.1产品上应标志：
一制造厂或销售商的商标；螺纹柄铰刀公称直径；材料代号或牌号。
6.2包装盒上应标志：
制造厂或销售商的名称、地址和商标； -标记示例的内容；材料代号或牌号：件数；制造年月。
7包装
螺纹柄铰刀包装前应清洗干净，包装应牢靠并做防锈处理，能防止运输过程中的损伤和锈蚀。
