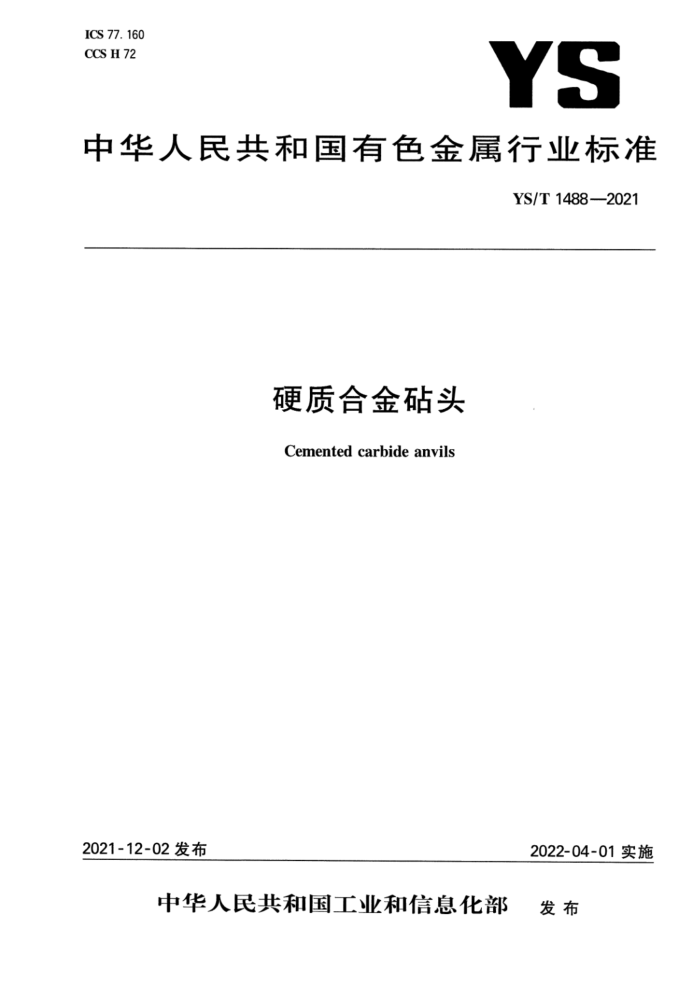

ICS 77. 160 CCS H 72
YS
中华人民共和国有色金属行业标准
YS/T 1488—2021
硬质合金砖头 Cemented carbide anvils
2021-12-02 发布
2022-04-01实施
中华人民共和国工业和信息化部 发布 YS/T1488—2021
前言
本文件按照GB/T1.12020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本文件起草单位：株洲硬质合金集团有限公司、有色金属技术经济研究院有限责任公司。 本文件主要起草人：彭文、梁鸿、刘铁梅、吴艳华、赵舞溪、孔德方、卢少武、朱立荣。 YS/T 1488—2021
硬质合金砧头
1范围
本文件规定了硬质合金砧头的型号表示规则及示意图、技术要求、试验方法、检验规则、标志、包装、 运输、贮存、随行文件以及订货单内容。
本文件适用于静压高温高压法两段式分球压机合成培育钻石用的硬质合金砧头。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T5242 硬质合金制品检验规则与试验方法 GB/T5243硬质合金制品的标志、包装、运输和贮存 GB/T36594硬质合金超声检测方法
3术语和定义
本文件没有需要界定的术语和定义。
4型号表示规则及示意图
4.1型号表示规则
硬质合金砧头型号组成由制品代号(ZYZ)、砧头顶部窄边尺寸（A)、砧头顶面形状（S或R）、砧头外型窄边尺寸(L)、砧头高度（H)五个部分组成。
硬质合金砧头型号表示见示例。 示例： ZYZ 16 S(或R)54.363.84
砧头高度（H)，单位为毫米，最多保留2位小数砧头外型窄边尺寸(L)，单位为毫米，最多保留2位小数砧头顶面形状，S表示正方形，R表示长方形砧头顶部窄边尺寸(4)，单位为毫米，最多保留2位小数硬质合金砧头制品代号
4. 2 2示意图
典型硬质合金砧头示意图见图1。
1 YS/T1488—2021
.2
十· TB
EE
图1典型硬质合金砧头示意图
5技术要求
5.1化学成分
硬质合金砧头的化学成分应符合表1的规定。
表1化学成分
WC >90.0~94.0
其他余量
元素
Co >6.0~10.0
化学成分（质量分数)/%
注：化学成分由供方保证，不作需方验收依据。
5.2 尺寸及允许偏差
硬质合金砧头的型号及尺寸应符合表2的规定，允许偏差应符合表3的规定。
表2型号及尺寸
基 本尺 寸
型号
β ()
e (°)
X mm
H mm
B mm
L mm
Li mm
Y (°)
A mm
ZYZ15. 76S 56 67. 78 15.76 15.76 56.00 56.00 67. 78 90 22.5 70. 5 0. 92 ZYZ16S- 53. 46 63. 61 16.00 16.00 53.46 53.46 63.61 90 22.5 70. 5 1. 00 ZYZ16S54.363.84 16. 00 16.00 54.30 54. 30 63.84 90 22.5 70. 5 1. 00 2 YS/T1488—2021
6.2硬质合金砧头的尺寸及允许偏差采用相应精度的量具进行检验。 6.3硬质合金砧头的物理性能、力学性能、组织结构的检验按GB/T5242确定的方法进行。 6.4硬质合金砧头内部缺陷的超声检测按GB/T36594的规定进行，或由供需双方协商确定， 6.5硬质合金砧头的外观质量采用目视检验，必要时，结合相应精度的量具进行。表面粗糙度用相应精度的量具及仪器进行检验。
7检验规则
7.1检查和验收 7.1.1产品应由供方进行检验，保证产品质量符合本文件及订货单的规定，并填写随行文件。 7.1.2需方可对收到的产品按本文件及订货单的规定进行检验。检验结果与本文件及订货单的规定不符时，应在收到产品之日起三个月内以书面形式向供方提出，由供需双方协商解决。如需仲裁，仲裁取样应由供需双方共同进行。 7.2组批
产品应成批提交检验，每批由同一化学成分、同一型号、同一炉批的产品组成。
7.3检验项目及取样
硬质合金砧头的检验项目及取样应符合表5的规定。
表5检验项目及取样
取样每批1份逐件
检验项目化学成分尺寸及允许偏差
技术要求的章条号
试验方法的章条号
5. 1 5. 2 5. 3 5. 4 5. 5
6. 1 6. 2 6. 3 6. 4 6, 5
物理性能、力学性能及组织结构
按GB/T5242的规定进行
逐件逐件
内部缺陷外观质量
7.4检验结果的判定 7.4.1产品的化学成分检验结果不合格时，允许对不合格项进行重新取样检验，若检验结果仍不合格，判该批产品不合格。 7.4.2产品的尺寸及允许偏差检验结果不合格时，判该件产品不合格。 7.4.3产品的物理性能、力学性能及组织结构检验结果的判定按GB/T5242的规定进行。 7.4.4产品的内部缺陷检验结果不合格时，判该件产品不合格。 7.4.5产品的外观质量检验结果不合格时，判该件产品不合格。
8标志、包装、运输、贮存和随行文件
8.1标志、包装、运输、贮存
产品的标志、包装、运输和贮存按GB/T5243的规定进行。
4 YS/T1488—2021
8.2 随行文件
每批产品应附有随行文件，其中除应包括供方信息、产品信息、本文件编号、出厂日期或包装日期外，还宜包括：
a) 产品质量保证书，内容如下：
产品的主要性能及技术参数；产品特点（包括制造工艺及原材料的特点）；对产品质量所负的责任；产品获得的质量认证及带供方技术监督部门检印的各项分析检验结果。
b) 产品合格证，内容如下：
检验项目及其结果或检验结论；批量或批号；检验日期；检验员签名或盖章。
·
产品质量控制过程中的检验报告及成品检验报告。 d) 产品使用说明：正确搬运、使用、贮存方法等。 e) 其他。
订货单内容
9
订购本文件所列产品的订货单应包括下列内容： a）产品名称； b) 产品牌号、型号或规格； c) 产品净重或数量； d）本文件编号； e) 特殊要求。
