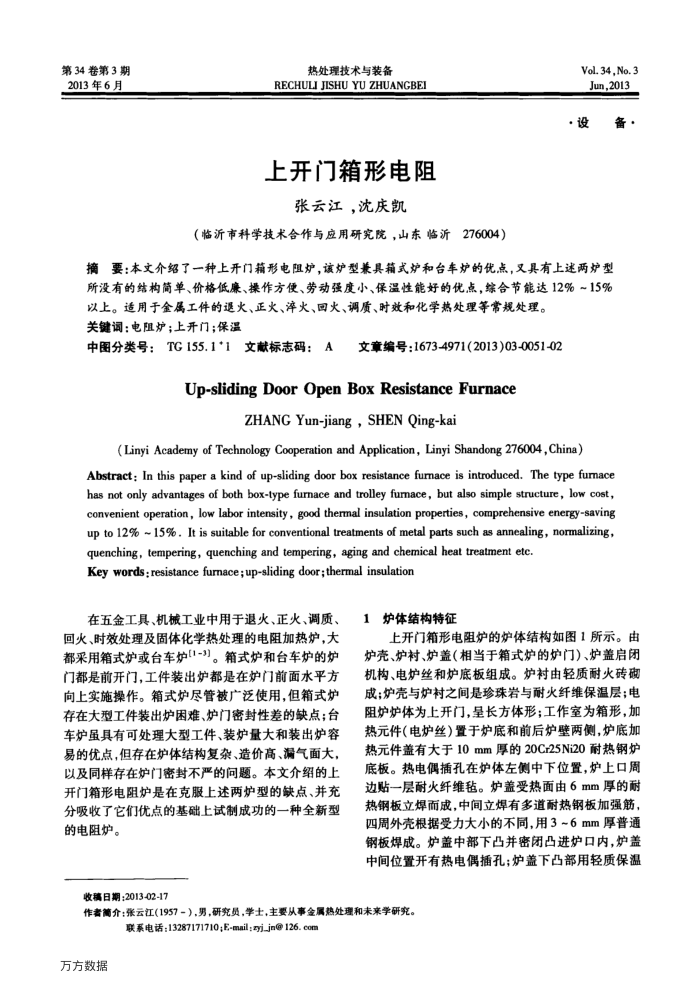

第34卷第3期 2013年6月
热处理技术与装备
RECHULIJISHUYUZHUANGBEI 上开门箱形电阻
张云江，沈庆凯
（临沂市科学技术合作与应用研究院，山东临沂276004）
Vol.34,No.3 Jun,2013
·设备·
摘要：本文介绍了一种上开门箱形电阻炉，该炉型兼具箱式炉和台车炉的优点，又具有上速两炉型所没有的结构简单、价格低廉、操作方使、劳动强度小、保温性能好的优点，综合节能达12%~15%
以上。适用于金属工件的退火、正火、萍火、回火、调质、时效和化学热处理等常规处理。关键词：电阻炉：上开门：保温
中图分类号：TG155.1*1文献标志码：A文章编号：1673-4971(2013)03-0051-02
Up-slidingDoorOpenBoxResistanceFurnace
ZHANGYun-jiang，SHENQing-kai
(Linyi Academy of Technology Cooperation and Application, Linyi Shandong 276004, China)
Abstract: In this paper a kind of up-sliding door box resistance fumace is introduced. The type fumace has not only advantages of both box-type furnace and trolley fumace, but also simple structure, low cost, convenient operation, low labor intensity, good thermal insulation properties, comprehensive energysaving up to 12% ~ 15%. It is suitable for conventional treatments of metal parts such as annealing, normalizing,
quenching, tempering, quenching and tempering, aging and chemical heat treatment etc. Key words: resistance furnace ;up-sliding door;thermal insulation
在五金工具、机械工业中用于退火、正火、调质、回火、时效处理及固体化学热处理的电阻加热炉，大都采用箱式炉或台车炉[1-3]。箱式炉和台车炉的炉门都是前开门，工件装出炉都是在炉门前面水平方向上实施操作。箱式炉尽管被广泛使用，但箱式炉存在大型工件装出炉困难、炉门密封性差的缺点；台车炉虽具有可处理大型工件、装炉量大和装出炉容易的优点，但存在炉体结构复杂、造价高、漏气面大，以及同样存在炉门密封不严的问题。本文介绍的上开门箱形电阻炉是在克服上述两炉型的缺点、并充分吸收了它们优点的基础上试制成功的一种全新型的电阻炉。
1炉体结构特征
上开门箱形电阻炉的炉体结构如图1所示。由炉壳、炉衬、炉盖（相当于箱式炉的炉门）、炉盖启闭机构、电炉丝和炉底板组成。炉衬由轻质耐火砖碗成炉壳与炉村之间是珍珠岩与耐火纤维保温层；电阻炉炉体为上开门，呈长方体形；工作室为箱形，加热元件（电炉丝）置于炉底和前后炉壁两侧，炉底加热元件盖有大于10mm厚的20Cr25Ni20耐热钢炉底板。热电偶插孔在炉体左侧中下位置，炉上口周边贴一层耐火纤维毡。炉盖受热面由6mm厚的耐热钢板立焊而成，中间立焊有多道耐热钢板加强筋，四周外壳根据受力大小的不同，用3~6mm厚普通钢板焊成。炉盖中部下凸并密闭凸进炉口内，炉盖中间位置开有热电偶插孔；炉盖下凸部用轻质保温
收稿日期：2013-02-17
作者简介：张云江（1957－），男，研究员，学士，主要从事金属热处理和未来学研究。
联系电话：13287171710;E-mail：zyi_jn@126.com
