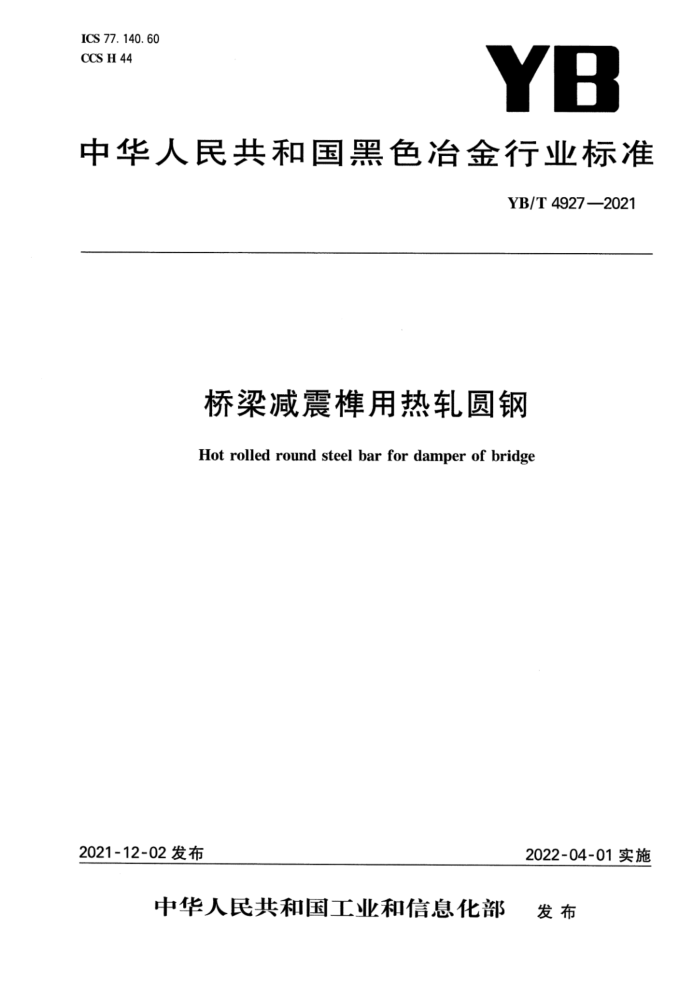

ICS 77. 140. 60 CCS H 44
YB
中华人民共和国黑色冶金行业标准
YB/T 4927—2021
桥梁减震椎用热轧圆钢 Hot rolled round steel bar for damper of bridge
2021-12-02发布
2022-04-01实施
中华人民共和国工业和信息化部 发布 YB/T4927—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国钢铁工业协会提出。 本文件由全国钢标准化技术委员会（SAC/TC183)归口。 本文件起草单位：鞍钢股份有限公司、上海衍衡新材料科技有限公司、常熟市龙特耐磨球有限公司、
广东省韶关市质量计量监督检测所、湖南华凌湘潭钢铁股份有限公司、江苏沙钢集团淮钢特钢股份有限公司、洛阳双瑞特种装备有限公司、冶金工业信息标准研究院、中国技术经济学会
本文件主要起草人：林田子、翟利平、朴志民、任翠英、刘宝石、沈为忠、徐利、陈锋、汤伟、郑力宁、宋建平、 王丽萍、徐胜、邱伟明、何航、梁佰战、王玉婕、范芳雄、侯华兴、杨颖。 YB/T4927—2021
桥梁减震用热轧圆钢
1范围
本文件规定了桥梁减震样用热轧圆钢的牌号表示方法、订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书。
本文件适用于制造桥梁减震、样形防落梁等减震耗能结构件用热轧圆钢（以下简称圆钢）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222 钢的成品化学成分允许偏差 GB/T223.54 钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.9 钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.11钢铁及合金铬含量的测定可视滴定或电位滴定法 GB/T223.14 钢铁及合金化学分析方法钼试剂萃取光度法测定钒含量 GB/T223.19 钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量 GB/T223.23 钢铁及合金镍含量的测定丁二酮分光光度法 GB/T223.40 钢铁及合金锯含量的测定氯磺酚S分光光度法 GB/T223.59 钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.63 钢铁及合金化学分析方法高碘酸钠(钾)光度法测定锰量 GB/T223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.69 钢铁及合金碳含量的测定管式炉内燃烧后气体容量法 GB/T223.81 钢铁及合金总铝和总硼含量的测定微波消解-电感耦合等离子体质谱法 GB/T223.84 钢铁及合金钛含量的测定二安替比林甲烷分光光度法 GB/T223.86 钢铁及合金总碳含量的测定感应炉燃烧后红外吸收法 GB/T228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T 229 金属材料夏比摆锤冲击试验方法 GB/T2101 型钢验收、包装、标志及质量证明书的一般规定 GB/T2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T 4336 碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法） GB/T6394 金属平均晶粒度测定方法 GB/T10561 钢中非金属夹杂物含量的测定 标准评级图显微检验法 GB/T13298 金属显微组织检验方法 GB/T13299 金属显微组织评定方法 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20125 ：低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法
1 YB/T4927—2021
YB/T081冶金技术标准的数值修约与检测数值的判定
3术语和定义
本文件没有需要界定的术语和定义。
4牌号表示方法
钢的牌号由低屈服的英文“LowYield”的首位字母“LY”、规定屈服强度的目标值和桥字的汉语拼音 “Qiao"首字母三部分组成。
示例：LY225Q。其中： LY-低屈服的英文"LowYield”的首位字母； 225——规定屈服强度(Ra）的目标值，单位为兆帕(MPa)； Q 桥的汉语拼音“Qiao”首字母。
5订货内容
按照本文件订货的合同或订单应包括下列内容： a) 本文件编号； b) 产品名称； c) 牌号； d) 规格尺寸； e) 交货长度； f) 交货状态； g) 订货数量（总重量或总长度）； h) 特殊要求（显微组织、晶粒度、非金属夹杂等)。
6尺寸、外形、重量及允许偏差
6.1 圆钢的尺寸、外形及允许偏差 6.1.1 圆钢的尺寸、外形及允许偏差应符合表1规定。
单位为毫米总弯曲度
表1圆钢的尺寸、外形及允许偏差
每米弯曲度不大于
不圆度
直径允许偏差
公称直径 >80~110 >110~150 >150~200
±1.10 ±1.40 ±2.00
2. 5
总长度的0.4%
公称直径公差的70%
6.1.2 根据需方要求，经供需双方协商并在合同中注明，可供应其他规格的圆钢。 6.1.3 圆钢两端的切斜度不应大于该圆钢公称直径的15%。用剪切机剪切的圆钢端头允许有局部变形。 2 YB/T4927—2021
6.2长度及允许偏差
圆钢的通常交货长度为3000mm～12000mm。圆钢可按通常长度或定尺长度订货，按定尺长度交
货时，长度允许偏差为+50
0mm。
6.3重量
圆钢通常按实际重量交货，也可按理论重量交货。按理论重量交货时，钢的密度取7.85g/cm。
7技术要求
7. 1 牌号和化学成分 7. 1. 1 圆钢的牌号和化学成分（熔炼分析)的应符合表2的规定。
表2牌号和化学成分（熔炼分析）
化学成分（质量分数)"/%
牌号 LY225Q LY345Q 0.11~0.15 0.20~0.30 1.40~1.55 ≤0.015
S
P ≤0.015
c ≤0.08
Si ≤0.25
Mn ≤0.60
Alsb ≥0.025 >0.025
≤0.008 ≤0.008
供方可根据需要添加Nb、V、Ti、Mo等其他合金元素。 当钢中加人的Nb、V、Ti任一元素含量的下限满足不小于0.01%时，Als的下限可为0.015%。
D
7.1.2 钢中残余Cr、Ni、Cu含量应各不大于0.20%。 7.1.3 成品圆钢的化学成分允许偏差应符合GB/T222的规定。 7.1.4根据需方要求，经供需双方协商并在合同中注明，可供应其他牌号的圆钢。 7. 2 冶炼方法
钢由氧气转炉冶炼，并采用炉外精炼和真空处理。
7.3 交货状态
圆钢以热轧或正火状态交货。 7.4力学性能 7. 4.1 圆钢试样毛坏按表3推荐的热处理制度处理后，力学性能应符合表3的规定。
表3力学性能拉伸试验
推荐热处理制度
夏比(V型缺口)冲击试验
牌号 正火，加热温度 下屈服强度 抗拉强度 断后伸长率 屈强比 试验温度 冲击吸收能量
/℃
Rα/MPa Rm/MPa
Re./Rm
KVz/J ≥34 ≥34
A/%
/℃ 0 20
LY225Q 850~950 200~260 300~400 ≥40 ≤0.72 LY345Q 850~950
315~395 460~600
≥25
≤0.75
根据需方要求，经需双方协商，可进行一40℃冲击试验，冲击吸收能量在订货时协商。
3 YB/T4927—2021
7.4.2冲击试验结果按一组三个试样的算术平均值计算，允许其中一个试样的冲击吸收能量小于规定值，但不得低于规定值的70%。否则，应从同一抽样产品上再取3个试样进行试验，先后6个试样试验结果的算术平均值不得低于规定值，允许有2个试样的试验结果低于规定值，但其中低于规定值70%的试样只允许有一个。
7.5特殊要求
经供需双方协商，并在合同中注明，圆钢可进行显微组织、晶粒度、非金属夹杂物等检验，具体要求在订货时协商确定。 7.6表面质量 7.6.1圆钢表面不应有目视可见的裂纹、结疤、折叠及夹杂。如有上述缺陷应清除，清理处应圆滑无棱角。清除深度应不超过公称直径的负偏差。 7.6.2允许有从实际尺寸算起不超过直径负偏差的个别细小划痕、压痕、麻点及深度不超过0.2mm的小裂纹存在。
8试验方法
8.1钢的化学成分分析通常按GB/T4336、GB/T20125或其他通用的方法进行，但仲裁时应按GB/T 223.5、GB/T223.9、GB/T223.11、GB/T223.14、GB/T223.19、GB/T223.23、GB/T223.40、GB/T 223.59、GB/T223.63、GB/T223.68、GB/T223.81、GB/T223.84、GB/T223.86的规定进行。 8.24 每批圆钢的检验项目、取样数量、取样方法和试验方法应符合表4规定。
表4检验项目、取样数量、取样方法和试验方法
序号 1 2 3 4 5 6 7 8
取样数量 1个/炉 2个/批 3个/批 2个/批 2个/批 2个/批逐根逐根
取样方法 GB/T 20066 GB/T 2975 GB/T 2975 不同根圆钢不同根圆钢不同根圆钢
试验方法见8.1 GB/T 228.1 GB/T 229 GB/T 6394 GB/T 10561
检验项目化学成分拉伸试验冲击试验晶粒度非金属夹杂物显微组织尺寸、外形表面质量
GB/T 13298,GB/T 13299
卡尺、千分尺
-
目视
检验规则
9
9.1检查和验收
圆钢的检查和验收由供方质量监督部门进行。 9.2组批
圆钢应按批检查和验收。每批应由同一牌号、同一炉号、同一规格和同一交货状态（同一热处理制度)的圆钢组成。 4 YB/T4927—2021
9.3 取样数量
圆钢的取样数量应符合表4的规定。 9.4 复验与判定规则
圆钢的复验与判定应符合GB/T2101的规定。 9.5 数值修约与判定
检验结果的数值修约与判定应符合YB/T081的规定。
10 包装、标志及质量证明书
圆钢的包装、标志及质量证明书应符合GB/T2101的规定。
