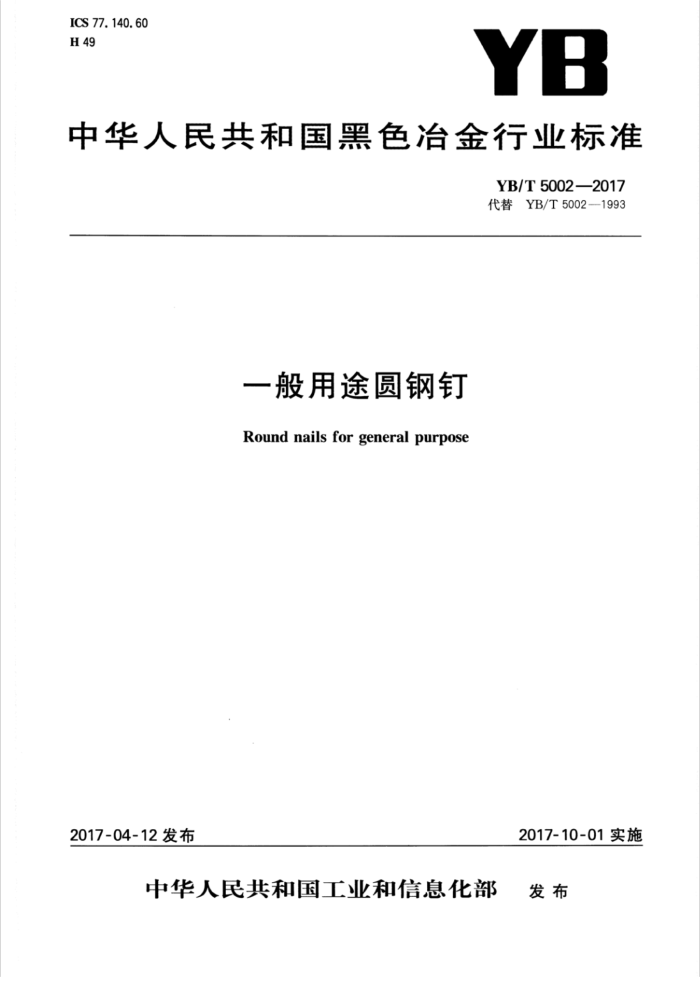

ICS 77. 140. 60 H 49
YB
中华人民共和国黑色冶金行业标准
YB/T5002—2017 代替YB/T5002-1993
一般用途圆钢钉 Round nails for general purpose
2017-10-01实施
2017-04-12 发布
中华人民共和国工业和信息化部 发布 YB/T5002—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替YB/T5002—1993《一般用途圆钢钉》。与YB/T5002—1993《一般用途圆钢钉》相比主
要变化如下：
修改了规范性引用文件；术语中修改了废钉的定义；增加“订货内容”；修改“分类、代号”，取消了圆钉按钉杆直径的分类方法及代号；修改了圆钉的外形及图示符号图；取消了圆钉的尺寸表；修改了钉帽尺寸、钉杆尺寸、钉尖角度；修改了圆钉的次废钉率总和指标；增加了“检验规则”；增加了附录A内容；修改了附录B内容。
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：张家港联峰金属制品有限公司、冶金工业信息标准研究院、广东省韶关市质量计量
监督检测所。
本标准主要起草人：张先轶、吴锦圆、顾国财、侯兴辉、任翠英、王玲君、廖雪斌、徐伟。 本标准所代替标准的历次版本发布情况：
YB/T5002——1993。 YB/T5002—2017
一般用途圆钢钉
1范围
本标准规定了一般用途圆钢钉的术语和定义、订货内容、分类、代号、尺寸、外形、技术要求、试验方法、检查与验收、包装、标志和质量证明书及贮运。
本标准适用于一般用途的钉杆截面为圆形的低碳钢钉（以下简称圆钉）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T228.1金属材料拉伸试验第1部分室温试验方法 YB/T5056钢钉检验、包装、标志、质量证明书及贮运的一般规定 YB/T5294——2009 9一般用途低碳钢丝
3术语和定义
下列规定的术语和定义适用于本文件。
3. 1
废钉 Tscrapnails 无尖、飞翅、无帽、重弯、钉帽开大花、扁钉、不同一交货尺寸及其他不能使用的圆钉。
3. 2
废钉率 rateof scrapnails 废钉在交货圆钉中所占的百分比。
3. 3
次钉defectivenails 除废钉以外的其他不符合本标准规定的圆钉。
3.4
次钉率 rateofdefectivenails 次钉在交货圆钉中的百分比。
3.5
菱形方格帽钉diamondshapedcapnails 使用硬物、锤等工具作为动力的手工用圆钉。
3. 6
平帽钉flatcapnails 再加工后使用气动工具作为动力的圆钉。
4订货内容
按本标准订货的合同或订单至少应包括下列内容： a）本标准编号； b）产品名称；
1 YB/T5002—2017
c) 尺寸与外形； d) 重量(或数量)； e) 产品标记； f）其他。
5分类、代号 5.1 按钉帽外观及用途圆钉分为两种，其名称及代号为：
a) 菱形方格帽钉 g b）平帽钉p
5.2按平帽钉订货时应在合同中注明，未注明则默认为菱形方格帽钉。 6 尺寸、外形 6.1外形图及图示符号如图1、图2所示。
L
钉帽直径； d- 钉杆直径； L 圆钉长度；
D
钉帽厚度；钉尖角度；钉帽夹角。
h- -
9
图1 菱形方格帽钉
钉帽直径； d- 钉杆直径；
D
圆钉长度；钉帽厚度；钉尖角度；
L.
h
0 钉帽夹角。
图2平帽钉
6. 2 钉杆直径的允许偏差 2 YB/T5002—2017
菱形方格帽钉的钉杆直径允许偏差应符合YB/T5294一2009中冷拉和退火钢丝的直径及允许偏差的规定，钉杆直径的不圆度应不超过直径公差之半。平帽钉的钉杆直径允许偏差、不圆度应符合表1的规定。
表1 平帽钉钉杆直径允许偏差、不圆度
单位为毫米
不圆度 ≤0.03
钉杆直径d >2.00~4.00
允许偏差
0 0. 05
6.3 圆钉长度的允许偏差
圆钉长度的允许偏差应符合表2的规定。 菱形方格帽钉常用钉长与钉子直径参照附录A
表2长度允许偏差
单位为毫米
圆钉长度允许偏差
圆钉长度L 10~20 >20~50
平帽钉
菱形方格帽钉
±1. 00 ±1.50
-
0 1. 00 0 1. 20
>50~200
±2. 00
6.4钉帽 6.4.1菱形方格帽钉、平帽钉的钉帽直径应符合表3规定。根据需方的要求，经供需双方协议，可供应其他钉帽直径的圆钉。
表3 钉帽直径
单位为毫米
菱形方格帽钉
平帽钉
钉杆直径d ≤1. 60 >1.60~2.10 >2.10~3.75 >3. 75
钉帽直径D
钉杆直径d 2. 10 2. 30 2.50 2. 80 3. 05 3. 30
钉帽直径D 5.30±0.20 5.80±0.20 6.30±0.20 6.80±0.20 7.00±0.20 7.00±0.20
2.0d~2.3d
- 一
一
6.4.2 钉帽不圆度不得超过钉杆公称直径的18% 6.4.3 菱形方格帽钉的钉帽厚不小于0.5d。平帽钉钉帽厚度应符合表4规定。根据需方的要求，经供需双方协议，可供应其他钉帽厚度的圆钉。
表4 平帽钉钉帽厚度
单位为毫米
钉帽厚度h 0.70±0.15 0.80±0.15 0.90±0.15
钉杆直径d 2. 10 2.30 2. 50
3 YB/T5002—2017
表4平帽钉钉帽厚度（续）
钉帽厚度h 1.00±0.20 1.10±0.20 1.10±0.20
钉杆直径d 2. 80 3. 05
3. 30
6.4.4菱形方格帽钉钉帽锥台夹角6~120°，平帽钉钉帽锥台夹角0~140°。 6.4.5菱形方格帽钉的钉帽上应刻有清楚均匀的菱形方格。 6.4.6钉帽应圆正，不允许有显著的歪斜和裂纹。 6.5钉杆 6.5.1钉杆弯曲度不得超过圆钉公称长度的0.5%，其中10mm～20mm长度的圆钉应目测无显著的弯曲。 6.5.2钉杆近帽部分应刻有清楚的齿纹。 6.6钉尖 6.6.1 钉尖应为菱形截面，不应有显著的歪斜。 6.6.2钉尖角度应符合表5规定。
表5钉尖角度
钉尖角度α ≤30° ≤32°
圆钉长度L ≤45mm >45mm
6.7偏心距
钉帽与钉杆中心线的偏心距(8)不得超过钉杆公称直径的13%。如图3所示。
18(S,S2)/2
d 钉杆直径； Si- 钉杆边缘至钉帽边缘的最大距离： S2- 钉杆边缘至钉帽边缘的最小距离；
-
偏心距。
图3 3偏心距示意图
6.8标记示例
示例1：直径为3.10mm，长度为50mm的菱形方格帽钉标志为：g-3.10×50。 示例2：直径为2.50mm，长度为50mm的平帽钉标志为：P-2.50×50。
4 YB/T5002—2017
7技术要求 7.1牌号及化学成分
圆钉的牌号应符合YB/T5294的规定。 7.2力学性能
圆钉的抗拉强度应符合YB/T5294中制钉用钢丝的规定。 7.3表面质量
圆钉应经磨光处理，磨光后的圆钉表面应清洁、光亮。 7.4 次钉率和废钉率
圆钉的次钉率和废钉率的总和不得超过4%，其中废钉率应符合表6的规定。
表6废钉率菱形方格帽钉废钉率/%
平帽钉废钉率/%
圆钉长度/mm
≤1. 5 ≤1.0 ≤0. 5
10~20 >20~50 >50~200
≤1. 0 ≤1. 0
8试验方法 8.1外形
圆钉外形用目测观察。 8.2钉杆直径
圆钉钉杆直径用精度0.01mm的量具测量。 8.3长度
圆钉长度用精度0.02mm的量具测量。 8.4钉杆弯曲度
测量钉杆弯曲度时，将钉杆放在平板上，弯曲的突出部分向上，用直径为圆钉公称长度的0.5%的圆形钢丝穿入与平板的空隙中进行测量。 8.5钉帽直径
测量钉帽直径时，用精度0.01mm的量具。 8.6钉帽不圆度
测量钉帽不圆度时，用精度0.01mm的量具。 8.7钉尖角度
测量钉尖角度时，应排除秃尖、疙瘩及毛刺的影响，用角度尺紧靠在切口边进行测量。 8.8偏心距
测量偏心距时，用精度0.02mm的量具。 8.9抗拉强度
圆钉的抗拉强度一般在原料钢丝上进行拉伸试验，拉伸试验应符合GB/T228.1的规定。经供需双方协商，也可使用其他方法。 9数值修约
圆钉各项检验结果的数值修约应符合YB/T081的规定。
5 YB/T5002—2017
10 检查与验收
钢钉的质量检查和验收由供方质量管理部门进行。 11 检验、包装、标志和质量证明书及贮运
圆钉的检验、包装、标志和质量证明书及贮运要求应符合YB/T5056的规定。
