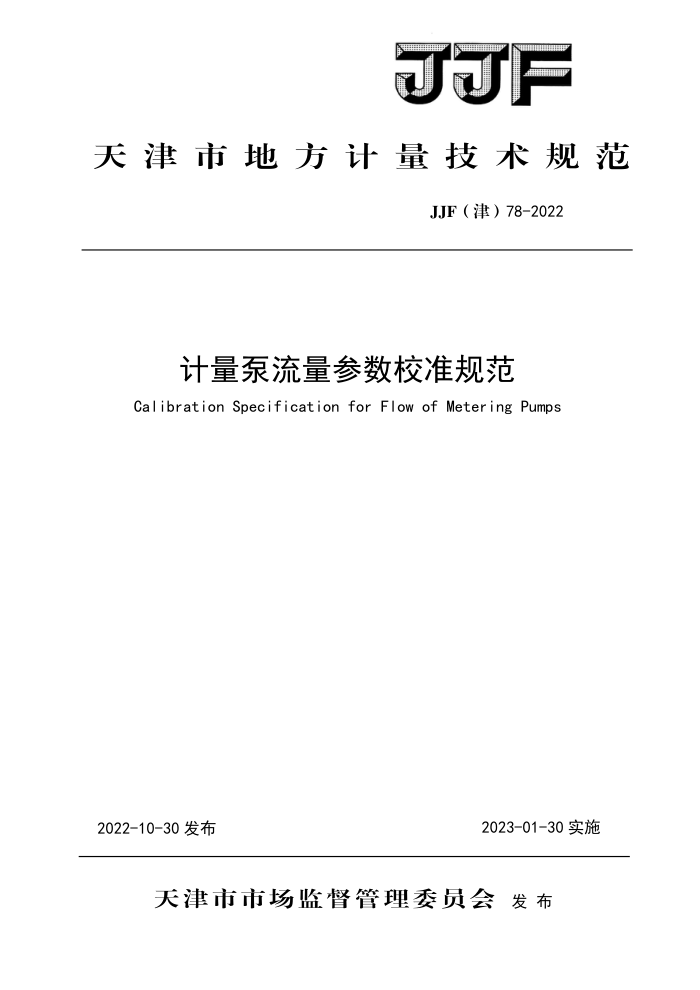

JF
天津市地方计量技术规范
JJF（津）78-2022
计量泵流量参数校准规范 Calibration Specification for Flow of Metering Pumps
2022-10-30 发布
2023-01-30实施
天津市市场监督管理委员会发布 JJF(津)78-2022
计量泵流量参数校准规范
JJF(津)78-2022
Calibration Specification for
Flow of Metering Pumps
归口单位： 天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院
本规范委托天津市计量监督检测科学研究院负责解释 JJF(津)78-2022
本规程主要起草人：
安海骄（天津市计量监督检测科学研究院）张璋（天津市计量监督检测科学研究院）
郑维君（天津市南开区计量检定所）
赵轶（天津市计量监督检测科学研究院） JJF(津)78-2022
目 录
引言
(I) (1) .(1) (1) ... (1) .(1) (2) (2) . (2) ·(3) (3) ..(3) · (3) (4) ..(4) (4) ...(4) ...(8) (8) .(9) .(11) (13)
范围· 引用文件
2
3 术语和计量单位· 3. 1 术语 3.2 计量单位· 4 概述 4. 1 工作原理· 4. 2 分类和组成· 4. 3 用途 5
计量特性校准条件
6
6.1环境条件 6.2 主标准器及配套设备， 7 校准项目和校准方法 7. 1 校准项目 7. 2 校准方法
校准结果的表达· 9复校时间间隔附录A校准记录参考格式· 附录B校准证书（内页）参考格式· 附录C测量不确定度评定示例·
8 JJF(津)78-2022
引言
本规范根据我国计量泵的使用和流量量值溯源现状进行制定。 本规范所用术语，除在本规范中专门定义的外，均采用JJF1001一2011《通用计量
术语及定义》和JJF1004一2004《流量计量名词术语及定义》。
根据JJF1071一2010《国家计量校准规范编写规则》第3.1、3.2条，本规范将隔膜式计量泵输出流量及其扩展不确定度、柱塞（活塞）式计量泵输出流量示值误差及其扩展不确定度列为计量性能并作为计量校准的主要工作。
本规范是首次制定 JJF(津）78-2022
计量泵流量参数校准规范
1范围
本校准规范适用于计量泵流量参数的校准。
2引用文件
本规范引用了下列文件： GB/T7782—2020计量泵 GB/T7784一2018机动往复泵试验方法 GB/T7785一2013往复泵分类和名词术语凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件
其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1术语
JJF1004一2004《流量计量名词术语及定义》界定的及以下术语和定义适用于本规范。 3.1.1计量泵meteringpump
能够通过流量（或行程长度）调节机构（或设备），按流量（或相对行程长度）显示机构（或设备）上的示值精确地调节和输送流体的泵。[GB/T7785，按主要用途分3.6.1] 3.1.2计量腔meteringroom
计量泵内已知容积的腔室。
3.1.3最大行程长度maximumlengthofstroke
具有行程长度调节机构的计量泵的行程长度允许调节的最大值。
3.l.4相对行程长度relativelengthofstroke
具有行程长度调节机构的计量泵的任一行程长度与最大行程长度的比值。一般隔膜式计量泵行程长度调节机构的刻度值用相对行程长度表征。 3.2计量单位 3.2.1体积单位：立方米，符号m；或升，符号L；或毫升，符号mL。
1 JJF(津）78-2022
3.2.2质量单位：千克，符号kg；或克，符号g。 3.2.3时间单位：秒，符号s；或分钟，符号min；或小时，符号h。 3.2.4瞬时流量单位：立方米每小时，符号m/h；或毫升每分钟，符号mL/min。 3.2.5 密度单位：千克每立方米，符号kg/m。 3.2.6 压力单位：帕［斯卡]，符号Pa；或千帕，符号kPa。 3.2.7 温度单位：摄氏度，符号℃。
4概述 4.1工作原理
计量泵是一种定量输送流体的设备，通过计量腔充满和排放流体的次数或位移来测量
排出流体的流量，实现调节、计量液体流量的功能。
4.2分类和组成
计量泵主要由动力源、传动机构、计量腔、调节机构和显示机构等部分组成。计量泵按照计量腔结构可分为隔膜式和柱塞（活塞）式，结构见图1和图2所示。
计量腔内做直线往复位移的元件是柱塞（活塞）的计量泵。[GB/T7785，按主要用途分3.6.1.1]。柱塞（活塞）式计量泵一般具有直观的流量调节、显示机构，通过改变柱塞（活塞）的移动速度控制输出流量。计量腔内做周期性挠曲变形的元件是薄膜状弹性元件的计量泵。[GB/T7785，按主要用途分3.6.1.2]。
动力源
隔膜
计量
单向球阀
腔
传动机构
图1隔膜式计量泵结构示意图
2 JJF(津)78-2022
显示/调节单元
DO
计量腔
柱塞
传动机构 动力源
图2柱塞式计量泵结构示意图
4.3用途
计量泵广泛应用于石油化工、水处理、精细化工、航空航天、制药领域，实现液体定
量加注等作用。
5计量特性
计量泵在规定范围内的输出流量准确度等级和最大允许误差见表1。
表1准确度等级及最大允许误差对应表 0.5级
准确度等级最大允许误差注:
1.0级 ±1. 0%
2.0级 ±2.0%
3.0级 ± 3. 0%
±0.5%
以上指标不用于合格性判别，仅供参考。 示值误差指标仅适用于柱塞（活塞）式计量泵。
1
2
6 校准条件 6.1环境条件 6.1.1校准环境条件一般应满足：
环境温度：（1035）℃；相对湿度：40%～95%；大气压力：（86～106）kPa。
6.1.2# 校准介质一般为水。在一次校准过程中，介质温度变化应不超过土0.5℃。 6.1.3 机械振动、噪声、磁场等对标准装置和计量泵的影响应小到可以忽略不计。
3
