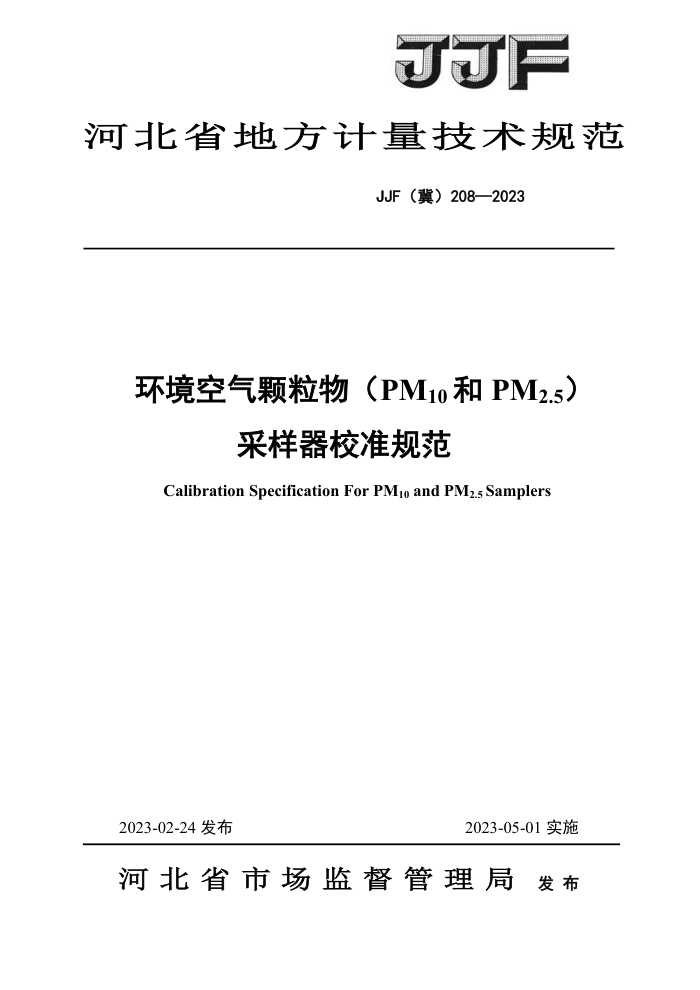

JJF
河北省地方计量技术规范
JJF（冀）2082023
环境空气颗粒物（PM10和PM2.5)
采样器校准规范
Calibration Specification For PMio and PM2.s Samplers
2023-05-01实施
2023-02-24发布
河北省市场监督管理局 发布 JJF（冀）208-2023
环境空气颗粒物（PM10和 PM2.5）采样器校准规范
JJF（冀）208-2023
Calibration Specification For PMio and PM2.5 Samplers
归口单位：河北省市场监督管理局
起草单位：秦皇岛市计量测试研究所
本规范委托秦皇岛市计量测试研究所负责解释 JJF（冀）208-2023
本规范主要起草人：
李铮（秦皇岛市计量测试研究所）
李侠（秦皇岛市计量测试研究所）程祥瑞（秦皇岛市计量测试研究所）
参加起草人：
李卫东（秦皇岛市计量测试研究所）
李磊（秦皇岛市计量测试研究所）
何汶瀚（秦皇岛市计量测试研究所） JJF（冀）208-2023
录
目
引言 1范围.. 2术语... 3概述.. 4计量特性 5校准条件... 5.1环境条件. 5.2测量标准及其他设备 6校准项目及校准方法， 6.1工作点流量示值误差 6.2流量设定值偏移， 6.3流量重复性 6.4流量稳定性.. 6.5计时误差.. 6.6计前温度示值误差， 6.7大气压示值误差 7校准结果表达... 8复校时间间隔附录A环境空气颗粒物采样器测量结果的测量不确定度评定示例附录B环境空气颗粒物（PM10和PM2.5）采样器校准记录格式附录C环境空气颗粒物采样器校准证书内页格式
(II) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (5) (5) (6) (8) (9) JJF（冀）208-2023
引言
JJF1071-2011《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》 JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑本规范制订工作的基础性系列文件。
编写过程中参考了HJ93-2013《环境空气颗粒物(PM10和PM2.5)采样器技术要求及检测方法》和JJG943-2011 《总悬浮颗粒物采样器》中的内容。
本规范为首次发布。
II JJF（冀）208-2023
环境空气颗粒物（PM10和PM2.5）采样器校准规范
1范围
本规范适用于环境空气颗粒物（PM10和PM2.5）采样器的校准。
2术语 2.1工作点流量
在工作环境条件下，采样器采气流量保持定值，并能保证切割器切割特性的流量称为采样器的工作点流量。 2.2流量设定值误差
采样器实际流量与设定流量的偏离程度。
3 概述
环境空气颗粒物（PM1o和PM2.5）采样器（以下简称采样器）是采集环境空气中PM10 和PM2.5的仪器。
采样器通过测量流量计前的压力、温度以及环境中的大气压、温度等参数，对采样流量进行实时控制，以恒定流量将环境中颗粒物捕集到滤膜上。采样器由切割器、滤膜、流量测量及控制装置、抽气泵等组成。采样器的结构如图1所示。
定时控制器、温度传感器、压力传感器
切割器
抽气泵
流量测量及控制装置
滤膜
图1采样器结构示意图
4计量特性 4.1工作点流量示值误差
最大允许误差不超过士2%。 4.2流量设定值误差
流量设定值误差不超过土5% 4.3流量重复性
重复性不超过最大允许误差绝对值的1/3。
1 JJF（冀）208-2023
4.4流量稳定性
稳定性不大于2%。 4.5计时误差
1h计时误差不超过土3.0s。 4.6计前温度示值误差
流量计前温度最大允许误差不超过土1℃。 4.7大气压示值误差
大气压力最大允许误差不超过土0.5kPa。 注：以上指标不适用于仪器设备的合格性判定，仅供参考。
5校准条件 5.1环境条件 5.1.1环境温度：（15～25）℃。 5.1.2环境相对湿度：≤85%。 5.1.3大气压：（80～106）kPa。 5.2测量标准及其他设备 5.2.1流量标准装置：装置的最大允许误差或扩展不确定度（k2）应不大于采样器流量最大允许误差绝对值的1/3。 5.2.2电子秒表：日差士0.5s。 5.2.3温度计：测量范围（0～50）℃，最大允许误差为士0.3℃。 5.2.4气压计：测量范围（80～106）kPa，最大允许误差为士0.2kPa。 6 校准项目及校准方法 6.1工作点流量示值误差
采样器的工作点流量不做必须要求，一般情况如下：大流量采样器工作点流量：1.05m3/min 中流量采样器工作点流量：100L/min 小流量采样器工作点流量：16.67L/min 取下被校采样器的切割器，安装上一张洁净的滤膜。按照图3方式将流量标准装置的
出气口与被校采样器的进气口连接，确保气路密封无泄漏，
被校 出气
进气
流量标准装置
V
采样器
图2流量校准连接示意图
待被校采样器通电后，设定工作点流量，启动被校采样器，待被校采样器工作稳定后，分别读取流量标准装置和被校采样器工况流量值，重复测量6次，按公式（1）计算工作点流量示值误差。
2 JJF（冀）208-2023
E = =×100%
(1)
qs
式中： E——工作点流量示值误差，%； qv——被校采样器工作点6次测量结果平均值，L/min; q 流量标准装置的6次测量结果平均值，L/min。
6.2流量设定值误差
在校准环境下，设定好工作点流量，待被校采样器稳定后，使用流量标准装置测量仪器工作点的工况流量，重复测量3次，按公式（2）计算流量设定值误差。
49 = = ×100%
(2)
qs
式中： AQ,——流量设定值误差，%; q，——流量标准装置的3次测量结果平均值，L/min; Q—被校采样器的流量设定值，L/min。
6.3流量重复性
按照6.1方法中得到的流量值按公式（3）计算流量重复性s.。
(qs -q.)2 n-1
(3)
×100%
9
式中： St- 被校采样器的流量重复性，%； qs.i 流量标准装置第i次测量结果，L/min； q 流量标准装置的6次测量结果平均值，L/min；
测量次数。
n 6.4流量稳定性
在校准环境下，设定好工作点流量，待被校采样器稳定后使用流量标准装置测量工作点工况流量的初始值9。，并开始计时，以后每隔60min读取一次流量标准装置示值，共测量5次，取5个读数中的最大值和最小值，用公式（4）计算出采样流量稳定性。
. = Imx = Am ×100%
(4)
q.
3
