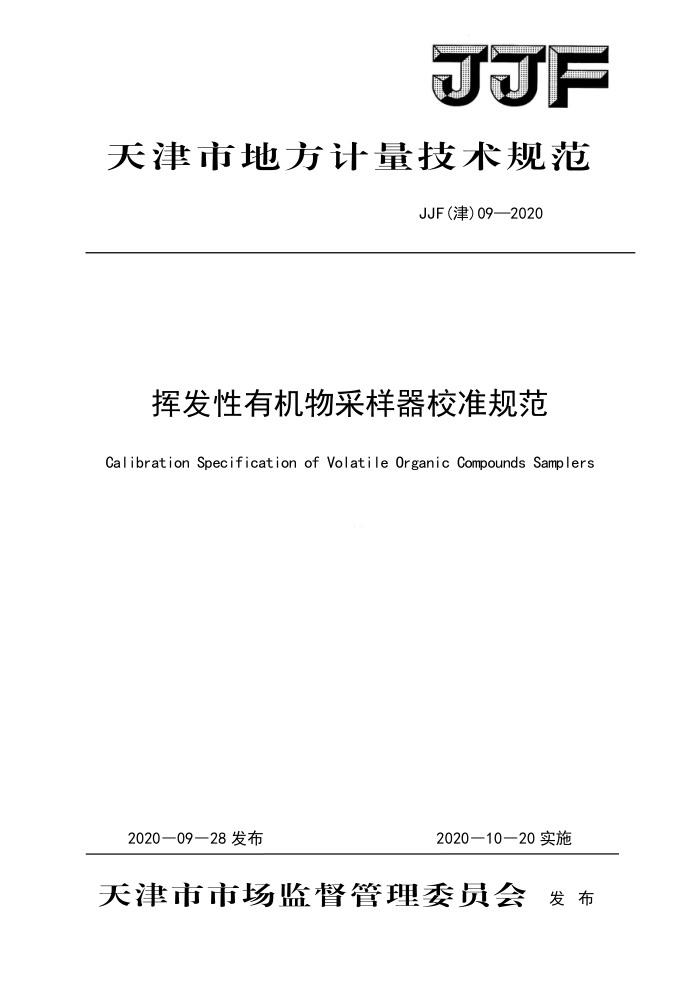

JJF
天津市地方计量技术规范
JJF(津)09—2020
挥发性有机物采样器校准规范
Calibration Specification of Volatile Organic Compounds Samplers
2020—09—28发布
2020—10—20实施
天津市市场蓝督管理委员会 发布 JJF(津)09—2020
挥发性有机物采样器
校准规范
JJF(津)09-2020
CalibrationSpecificationof Volatile OrganicCompounds Samplers
归口单位： 天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院
本规范委托天津市计量监督检测科学研究院负责解释 JJF(津)09—2020
本规范主要起草人：
常颖王晓明杨佳
（天津市计量监督检测科学研究院）（天津市计量监督检测科学研究院）（天津市计量监督检测科学研究院）
参加起草人：
江宁川王振国刘文敬
（天津市计量监督检测科学研究院）
（天津市计量监督检测科学研究院） (天津市计量监督检测科学研究院） JJF（津)09—2020
目 录
引言范围· 2引用文件 3 概述· 4 计量特性· 5校准条件· 5.1环境条件 5.2校准用计量标准器及其他设备 6校准项目和校准方法· 6.1瞬时流量示值误差· 6.2流量重复性 6.3流量稳定性·.· 6.4累积流量示值误差· 6.5采样管温度示值误差. 6.6大气压示值误差 6.7环境温度示值误差 7校准结果的表达 8复校时间间隔附录A挥发性有机物采样器校准原始记录参考格式附录B挥发性有机物采样器校准结果内页格式· 附录C瞬时流量示值误差的不确定度评定实例.. JJF（津)09—2020
引 言
本规范旨在为挥发性有机物采样器的计量校准提供完整的技术依据。JJF 1071-
2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF 1059.1-2012《测量不确定度评定与表示》共同构成本规范编写工作的基础性系列规范。
针对挥发性有机物采样器的实际情况，本校准规范的制定参考了HI644-2013《环
境空气挥发性有机物的测定吸附管采样-热脱附/气相色谱-质谱法》、HJ734-2014《固定污染源废气挥发性有机物的测定固相吸附-热脱附/气相色谱-质谱法》
本校准规范为首次发布。
II JJF（津）09—2020
挥发性有机物采样器校准规范
范围
1
本规范适用于（10～500）mL/min流量范围的挥发性有机物采样器（以下简称仪器）的校准。
引用文件
2
本规范引用了下列文件： JJG 956 大气采样器 JJG 1169 烟气采样器 JJF1001 通用计量术语及定义 JJF 1059 测量不确定度评定与表示
机物的测定吸附管采样-热脱附/气相色谱-质谱法
HJ 644 HJ734 固定污染源废气挥发性有机物的测定固相吸附-热脱附/气相色谱-质谱法凡是不注日期的引用文件，其最新版本适用于本规范。
环境空气
3 概述
挥发性有机物采样器是指 使用吸附管直接采集固定污 染源废 废气中挥发性有机物或者富集环境空气 气中挥发 性有机物的专用采样仪器。 仪器由流量控制系统 抽气泵、采样管路及吸附管等组成， 其工作原理是利用抽 气泵以设定的流量将样品气体经采样管路抽到吸附管中 由流量控制系统自动检测到的流量、环境温度 大气压等参数加以运算，控制抽气泵保持相应的采样流量和采样体积， 从而完成定量采集的要求。 4 计量特性
挥发性有机物采样器的计量特性应符合表1要求
表1挥发性有机物采样器计量性能要求
项目
性能要求 ± 5% ≤2% ≤5% ± 5% ±3℃ ±0.5kPa ±1℃
瞬时流量示值误差
流量重复性流量稳定性累积流量示值误差采样管温度示值误差大气压示值误差环境温度示值误差
*不带加热功能的仪器，此项免检。 注：以上所有指标不是用于合格性判断，仅供参考。 JJF（津）09—2020
5校准条件 5.1环境条件 5.1.1环境温度：（10～35）℃。 5.1.2环境湿度：湿度不大于85%RH。 5.1.3电源电压：交流电压（220土22）V，电源频率为（50土1）Hz，无影响仪器正常工作的电磁干扰。 5.2校准用计量标准器及其他设备 5.2.1流量标准器或装置：工作范围应覆盖被校仪器的流量范围，一般测量范围为（10～500）mL/min，准确度等级不低于1.5级。 5.2.2真空压力表：范围（-50～50）kPa，准确度等级不低于0.2级。 5.2.3秒表：分辨力0.01s。 5.2.4空盒气压表：测量范围（87～105）kPa，最大充允许误差土250Pa。 5.2.5温度计：测量范围（0～50）℃，示值误差不超过士0.5℃；测量范围（20～ 200）℃，分度值0.1℃，示值误差不超过士0.5℃。 6校准项目和校准方法 6.1瞬时流量示值误差 6.1.1空载状态下瞬时流量示值误差
将流量标准器的出气端与仪器的进气端直接相连，确保气路不漏气，启动仪器，有控温功能的仪器将温度设定为实验室环境温度，将采样流量调至采样器工作点，选择20mL/min、50mL/min、100mL/min作为采样器工作点流量值，待其稳定后记录流量标准器的流量值O，每个工作点重复测量3次，按公式（1）计算空载状态下瞬时流量示值误差。
8 - 2_2×10%
(1)
Q
式中：8一流量示值误差，%；
Q。一被校仪器工作点的流量值，mL/min; Q一流量标准器3次测量值的算术平均值，mL/min。
6.1.2负载状态下瞬时流量示值误差
将流量标准器的出气端、针型阀与仪器的进气端相连，在针型阀与仪器之间的连接管路设置三通连接真空压力表，确保气路不漏气。启动仪器，有控温功能的仪器将温度设定为实验室环境温度，调节真空压力表读数为4.5kPa：将采样流量调至采样器工作点，待其稳定后记录流量标准器的流量值，每个工作点重复测量3次，按公式（1）计算负载状态下瞬时流量示值误差。
2 JJF（津）09—2020
6.2流量重复性
按照6.1.1方式连接，启动仪器，有控温功能的仪器将温度设定为实验室环境温度，将采样流量调至采样器工作点，待流量示值稳定后读取流量标准器示值9i，按照上述步骤重复独立连续测量6次，按公式（2）计算流量重复性。
之(e -,) n-1
1
(2)
×100%
S, =
Qs
式中：S.一流量重复性，%；
Qi一流量标准器第i次的测量结果，mL/min； 9s一流量标准器6次测量值的算术平均值，mL/min； n一测量次数。
6.3流量稳定性
按照6.1.1方式连接，启动仪器，有控温功能的仪器将温度设定为实验室环境温度，设定仪器流量上限的50%，待流量稳定后读取流量标准器测量的采样流量并开始计时，连续工作1h，每隔15min读取1次，共4次，取5个读数中最大值Qmax和最小值Qmin，按公式（3）计算流量稳定性W。
W = (@max-min) × 100%
(3)
QR
式中：QR一流量标准器测量出的平均流量值，mL/min;
Qmax一流量标准器测量出的最大流量值，mL/min； Omin一流量标准器测量出的最小流量值，mL/min。
6.4累积流量示值误差
按照6.1.1方式连接，启动仪器，有控温功能的仪器将温度设定为实验室环境温
度，设定仪器流量为流量上限的50%，待流量稳定后读取流量标准器测量的采样流量9 并开始计时，记录20min内仪器累积流量值，按公式（4）计算累积流量示值误差。
8 = × 100%
(4)
20q
式中：8一累积流量示值误差，mL；
V一仪器显示的累积流量值，mL； q一流量标准器测量值，mL/min。
6.5采样管温度示值误差
对于带加热功能采样器，启动仪器，开启仪器控温功能，待稳定后将标准温度计探头直接插入采样管中一半位置，不能接触采样管管壁，对80，100，120℃三个温度
3
