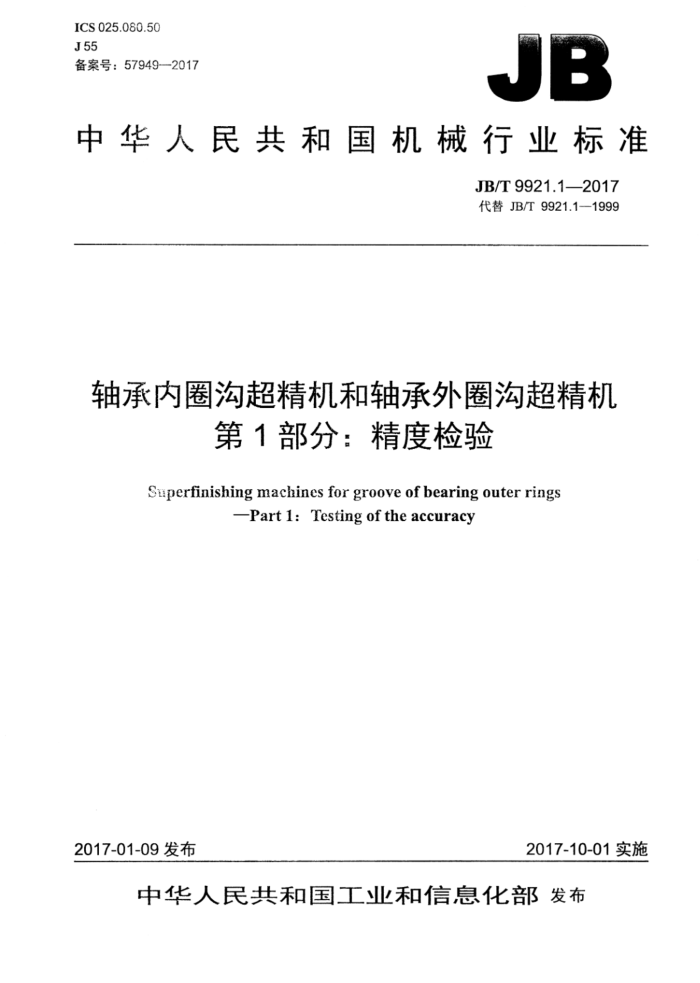

ICS025.080.50 J55 备案号：57949—2017
JB
中华人民共和国机械行业标准
JB/T9921.1—2017 代替JB/T9921.1-—1999
轴承内圈沟超精机和轴承外圈沟超精机
第1部分：精度检验
Superfinishing machines for groove of bearing outer rings
-Part 1: Testing of the accuracy
2017-10-01实施
2017-01-09发布
中华人民共和国工业和信息化部发布 JB/T9921.1—2017
目 次
前言， 1范围 2规范性引用文件一般要求.. 3.1计量单位 3.2执行标准... 3.3检验顺序. 3.4检验项目 3.5工作精度检验. 3.6最小公差， 3.7其他.. 4几何精度检验 5工作精度检验
2
2
0 JB/T9921.1--2017
前言
JB/T9921《轴承内圈沟超精机和轴承外圈沟超精机》分为两个部分：第1部分：精度检验；一第2部分：技术条件。 本部分为JB/T9921的第1部分。 本部分按照GB/T1.1一2009给出的规则编写。 本部分代替JB/T9921.1一1999《轴承内圈沟超精机和轴承外圈沟超精机精度检验》，与JB/T
9921.1一1999相比主要技术变化如下：
修改了适用机床的加工范围（见第1章，1999年版的第1章）；修改了“一般要求”（见第3章，1999年版的第3章）；修改了“几何精度检验”和“工作精度检验”（见第4章和第5章，1999年版的第4章和第 5章）。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：无锡机床股份有限公司、新乡日升数控轴承装备股份有限公司。 本部分主要起草人：夏红、赵旭明、吴东晓、皇甫兵。 本部分所代替标准的历次版本发布情况为：
ZBJ55049—1990; -JB/T9921.1—1999。
II JB/T9921.1—2017
轴承内圈沟超精机和轴承外圈沟超精机第1部分：精度检验
1范围
JB/T9921的本部分规定了轴承内圈沟和轴承外圈沟超精机的几何精度、工作精度的要求、检验方法以及相应的公差。
本部分适用于加工轴承内圈孔径为10mm~250mm和轴承外圈外径为28mm~400mm的普通精度级的轴承套圈沟超精机（以下简称机床）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度
3一般要求
3.1计量单位
本部分中所有线性尺寸、偏差和相应的公差的单位为毫米（mm）；角度尺寸的单位为度（°），角度偏差和相应的公差一般用比值表示，但在有些情况下为了清晰，可用微弧度（urad）或角秒（"）表示。应始终注意下列表达式的等效关系。
0.01/1000=10μrad2
3.2执行标准
使用本部分时应按GB/T17421.1一1998中3.1的规定调整机床安装水平。将工作台置于行程的中间位置，在工作台中央放置水平仪，水平仪在纵向和横向的读数均不超过0.04/1000。机床检验前主轴和其他运动部件的空运转温升、测量方法和检验工具的推荐精度，应按GB/T17421.1一1998的规定。 3.3检验顺序
本部分给出的检验项目次序不表示实际检验顺序，为了装拆检验工具和检验方便，可按任意次序进行检验。 3.4检验项目
检验机床时，不必要检验本部分中的所有检验项目。为了验收目的而要求检验时，用户可取得制造厂同意选择一些感兴趣的项目，但这些项目必须在机床订货时明确提出。 3.5工作精度检验
工作精度检验应在试件精加工后进行。
1 JB/T9921.1—2017
3.6最小公差
当实测长度与本部分规定的长度不同时，公差按实测长度折算（见GB/T17421.1-1998中2.3.1.1），最小折算值为0.001。 3.7其他
当机床有左右两个工件主轴和超精头主轴时，应同时对左右两个工件主轴和超精头主轴进行几何精度检验。
4几何精度检验
检验项目
G1
工件主轴支承端面的端面跳动。
简图
公差
0.004.
检验工具
指示表。
检验方法（按GB/T17421.1—1998中5.6.3.2的规定）
固定指示表，使其测头垂直触及支承端面径向边缘处，旋转工件主轴进行检验。 误差以指示表读数的最大差值计。
2 JB/T9921.1—2017
检验项目
G2
工件主轴支承定心孔的径向跳动。
简图
B型*
A型a
公差
0.005。
检验工具
指示表。
检验方法（按GB/T17421.11998中5.6.1.2的规定）
固定指示表，使其测头垂直触及工件主轴支承定心面，旋转工件主轴进行检验。 误差以指示表读数的最大差值计。
A型用于轴定位，B型用于孔定位。 JB/T9921.12017
检验项目
G3
超精头主轴支承面的端面跳动。
简图
公差
0.01。
检验工具
指示表。 检验方法（按GB/T17421.1—1998中5.6.3.2的规定）
固定指示表，使其测头垂直触及超精头主轴支承面的边缘处，旋转主轴一周进行检验。 误差以指示表读数的最大差值计。
4 JB/T9921.1—2017
检验项目
G4
超精头主轴定心面的径向跳动。
简图
A型
B型
公差
0.01。
检验工具
指示表。
检验方法（按GB/T17421.1—1998中5.6.1.2的规定）
固定指示表，使其测头垂直触及超精头主轴定心面，旋转主轴一周进行检验。 误差以指示表读数的最大差值计
