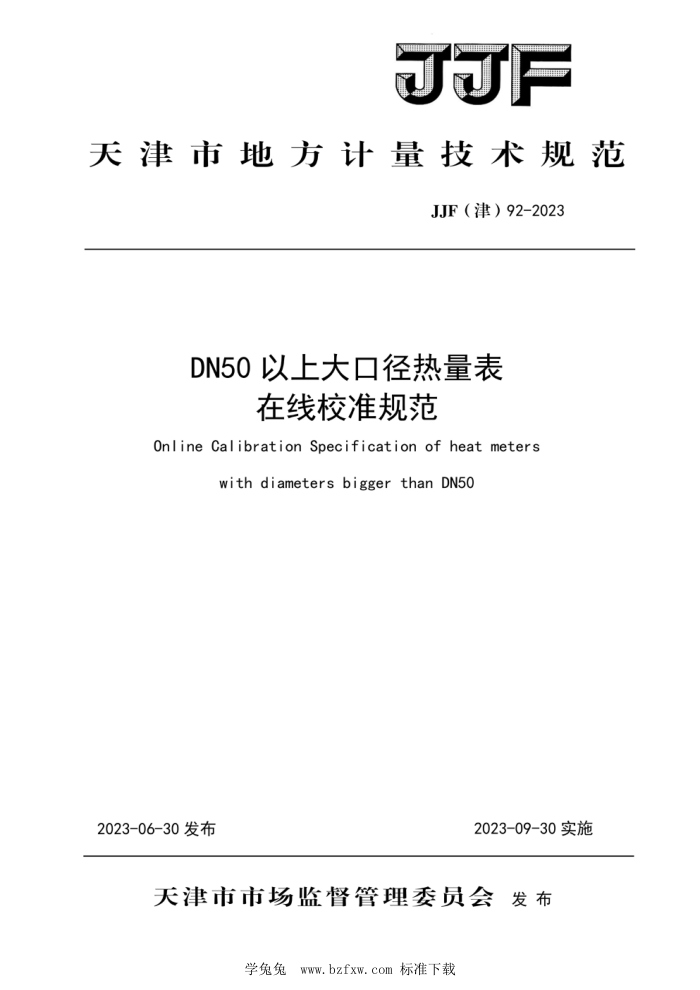

JJF
天津市地方计量技术规范
JJF（津）92-2023
DN50以上大口径热量表
在线校准规范
Online Calibration Specification of heat meters
with diameters bigger than DN50
2023-06-30发布
2023-09-30实施
天津市市场监督管理委员会发布
学兔兔www.bzfxw.com标准下载 JJF(津)92-2023
DN50以上大口径热量表在线
校准规范
JJF(津) 92-2023
OnlineCalibration Specification of heat
meters with diameters bigger than DN50
归口单位：天津市市场监督管理委员会
主要起草单位：天津市计量监督检测科学研究院
本规范委托天津市计量监督检测科学研究院负责解释
学兔兔www.bzfxw.com标准下载 JJF(津）92-2023
本规范主要起草人：
李坡 (天津市计量监督检测科学研究院) 施鑫 (天津市计量监督检测科学研究院) 路遥 (天津市计量监督检测科学研究院）
参加起草人：
李毅堂 (天津市计量监督检测科学研究院)
于劲竹（天津市计量监督检测科学研究院）王锡钢 (天津市计量监督检测科学研究院) 刘 明（天津市计量监督检测科学研究院）赵 轶 (天津市计量监督检测科学研究院）
学兔兔www.bzfxw.com标准下载 JJF(津）92-2023
目录
引言
(IⅡ) （1) (1) (1) (1) (1) .(1)
范围· 2 引用文件 3 术语和定义· 3. 1 在线校准onlinecalibration 3.2 比值 enthalphy val 3.3 超声换能器 ultre asonictransduce 3. 4 便携式超 声波流量计portableultrasonicmeter： 3.5 标准直 管段 standard straight pipe 4 概述· 5 计量性 能要 求· 5. 1 准确 度等 5. 2 最大 允许 误差： 6 校准条 6. 1 环境条 6.2 主要标准器及配套设备
1
..... (1)
..
.(1) (2) ：(2) (2)
.
(3) (3）（3） (3) (4) (4) (4） (6) (9) (10) (11) (13) (14)
·
校准项目和校准方 7. 1 校准项目· 7. 2 校准方法 7. 3 数据处理 8 校准结果的表达 9 复校时间间隔附录A 校准记录参考格式· 附录B 校准证书参考格式附录C 热量测量系统校准结果的不确定度评定实例，
7
-
学兔兔www.bzfxw.com标准下载 JJF(津)92-2023
引 言
为满足供热、用热企业对热量表的现场计量要求，结合天津市热量表行业现状，特编制本规范
本规范适用于以液体为媒介的口径DN50以上的热量表、以及相似原理的热量计量系统或冷量计量系统的在线校准。在规范中制定了热量（冷量）、流量、温度、温差参数的在线校准方法和使用的校准装置，为在线校准热量表提供了工作依据。
GB/T32224-2020《热量表》、GB/T30121-2013《工业铂热电阻及铂感温元件》、 JJG225-2001《热能表》、JJG160-2007《标准铂电阻温度计》、JJF（津）54-2021《液体流量计在线校准规范》共同构成支撑本规范制定工作的基础性系列规范。
本规范为首次制定
II
学兔兔www.bzfxw.com标准下载 JJF(津）92-2023
DN50以上大口径热量表在线校准规范
1范围
本规范适用于以液体为媒介的热交换管网中，DN50以上大口径热量表的流量、温度、温差、热量（或冷量）现场在线校准，相似原理的热量（冷量）计量系统参考本规范执行校准。
25 引用文件
本规范引用了下列文件： JJG160标准铂电阻温度计 JJG225热能表 JJF1001通用计量术语及定义 JJF(津)54液体流量计在线校准规范 GB/T30121工业铂热电阻及铂感温元件 GB/T32224热量表凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语和定义 3.1在线校准onlinecalibration
在热量表工作现场，确定热量表所指示的流量值、温度值、温差值、热量值与标准表所复现的上述值之间关系的一组操作。 3.2比值enthalphyvalue
在某一温度下每千克介质中含有的能量，单位是kJ/kg。 3.3超声换能器ultrasonictransducer
在电信号作用下可产生声波输出，并可将声波信号转换为电信号的器件。
3.4便携式超声波流量计portableultrasonicflowmeter
可将换能器直接固定在流体管道外，超声波传播的路径透过流体管道壁的流量计。
3.5标准直管段standardstraightpipeline
1
学兔兔www.bzfxw.com标准下载 JJF(津）92-2023
用耐腐性较强的材质制作的、适合标准流量计安装的、可以准确测量的一段管道。
4 概述
介质流经热交换系统中的热量表时，根据流量传感器测出的流量和温度传感器测出的进、出口温度，及介质流经的时间，通过计算器计算热交换系统释放或吸收的热量。 热交换系统释放或吸收的热量按式（1）和式（2）计算：
qm×Sh×dt
2=
(1)
m=pxq
(2)
式中： Q一一热交换系统释放或吸收的热量，单位为千焦（kJ）； q一一流经热量表的介质质量流量，单位为千克每小时（kg/h）； Ah一一热交换系统进、出口温度下对应介质的质量比值的差，单位为千焦
每千克（kJ/kg）；
t一一工作时间，单位为小时（h）； p一一流经热量表介质的密度，单位为千克每立方米（kg/m）； q一一流经热量表介质的体积流量，单位为立方米每小时（m"/h）。
5计量性能要求
5.1准确度等级
热量表的计量准确度等级按最大允许误差分为1级表、2级表、3级表，误差采用相对误差表示，并应按式（3）计算：
E-=×100%
(3)
V
式中： E一一误差； V一一测量值； V一一约定量值。
2
学兔兔www.bzfxw.com标准下载 JJF(津）92-2023
5.2最大允许误差
对于不同等级的热量表的流量、温度、温差、热量的最大允许误差，如表1所示：
表1热量表的最大允许误差
等级
流量示值误差限E
热量示值误差限E
温度示值误差限E。
±(2+4 +0.01)%
±(1+0.01)%且≤±5%
1级表
A0
配对温度传感器的温差
q
q
误差应满足
Ae 40
A +0.02 %
(0.510
±(2+0.02)%且≤±5%
±(3+4
2级表
A0
单支温度传感器温度误
q
O
差应满足
±(3+0.03%)%且≤±5% ±(0.30+0.0050)℃ 注：以上指标不是用于合格判据，仅供参 6 校准条件 6.1环境条件环境温度： （-20~45）℃ 大气压力：（86～106）kPa; 测量管道内应压力充足，保证工作介质充满管道且流态稳定。热量表管道上游或者
4e +0 05 %
±(4+4
3级表
AH
9
相对湿度： 35~95
下游合适位置具有可供测量标准器附着的已去除保温材质后裸露的、无衬里的碳钢或不锈钢管段，表面需进行打磨处理且长度需满足校准要求，且管壁厚度可知， 6.2主要标准器及配套设备 6.2.1主要标准器
主要标准器包括便携式超声波流量计和配对二等标准铂电阻温度计，其技术指标如表2所示。
表2主要设备
序号 1 2
用途
设备名称
技术要求
便携式超声波流 检定证书，准确度等级不低于0.5级，能力 在线校准流量
量计配对二等标准铂 检定证书，满足二等标准铂电阻温度计等级 在线校准温度、
范围应覆盖被测表口径和流量
温差
电阻温度计
要求，温度范围应覆盖（-50~150）℃
3
