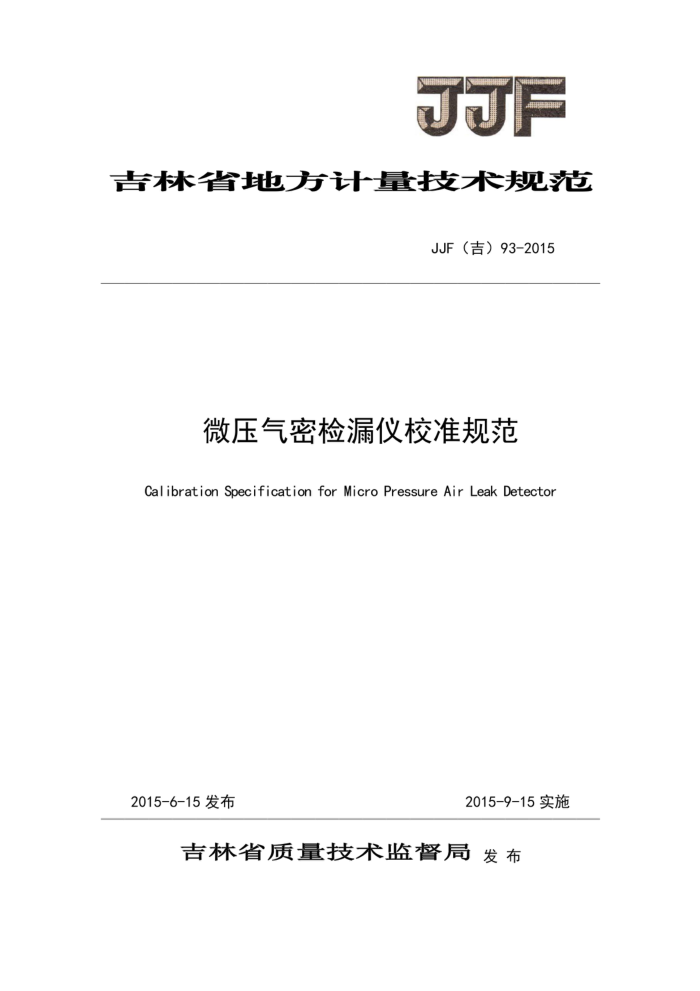

JJF
吉林省地方计量技术规范
JJF（吉）93-2015
微压气密检漏仪校准规范
Calibration Specification for Micro Pressure Air Leak Detector
2015-6-15发布
2015-9-15实施
吉林省质量技术监督局发布 JJF（吉）93-2015
微压气密检漏仪校准规范
Calibration Specification for Micro
JJF（吉）93-2015
PressureAirLeak Detector
-
归 1口单位： 吉林省质量技术监督局
主要起草单位： 吉林省计量科学研究院
本规范条文由吉林省计量科学研究院负责解释 JJF（吉）93-2015
本规范主要起草人：
李红丽 （吉林省计量科学研究院）吴明岳 （吉林省计量科学研究院）李宗君 （吉林省计量科学研究院）
参加起草人：
张攀峰 （吉林省计量科学研究院）孙俊峰 （吉林省计量科学研究院） JJF（吉）93-2015
目录
引言 1 范围· 2 引用文件 3 术语·
(II) (1) (1) (1) (1) (2) (2) (3) (5) (5) (6) (7) (8)
概述·
4
LO 计量特性· 6 校准条件.
校准项目和校准方法
8 校准结果表达
9 复校时间间隔
附录A校准记录格式·
附录B校准证书内页格式
附录C各项测量结果的扩展不确定度评定 JJF（吉）93-2015
引 言
JJF1059.1-2012《测量不确定度评定与表示》、JJF1071-2010《国家计量校准规范编写规则》、JJG875-2005《数字压力计》、GB/T25752-2010 《差压式气密检漏仪》共同构成支撑校准规范制修订工作的基础性系列规范。
本规范是首次制定的吉林省地方计量校准规范。
II JJF（吉）93-2015
微压气密检漏仪校准规范
1范围
本规范适用于以差压为原理、压力测量范围0～100kPa的微压气密检漏仪（以下简称检漏仪）的校准。 2引用文件
本规范引用下列文件： JJG875-2005《数字压力计》 GB/T25752-2010《差压式气密检漏仪》 凡是注日期的引用文件，仅注日期的版本适用于本规范，
3术语
本规范界定的以下术语和定义适用于本规范。 3.1基准物
和被检测物的形状、材质及容积相同且其漏率和被测物相比可以忽略的参照物体。 3.2泄漏量
单位时间通过被测物内某一横截面的体积量，单位为ml/min。 3.3差压式气密检漏仪
以差压传感器为感压元件检测被测物和基准物之间压力差来确定被测物是否存在泄漏和漏率大小的仪器或装置。 4 概述
检漏仪广泛应用于医药、汽车、燃气等行业的密封性测试，其采用高准确度的差压传感器，在基准物和被测物两端同时冲入相同的压力，使差压传感器处于平衡的初始状态，让仪器在依次进行充气、平衡、检测等工作过程中，如果被测件有微小泄漏，检漏仪的传感器能探测压力变化，最终压变信号通过一定的数学模型计算出泄漏量，并进行显示。检漏仪的工作原理如图1所示， JJF（吉）93-2015
新动器
平衡阁
差压传感器
基准物阀信号处理单元
显示器
减压间
加压排气阀
压力发生装置
平衡阁
被测物阀
图1 检漏仪工作原理
5 计量特性
检漏仪的基本参数及对应的技术指标要求如表1所示。
表1检漏仪的技术指标
技术指标要求土2%（相对于满量程）土10%（相对于满量程）
校准项目测试压力泄漏量
注：以上指标不适用于合格性判别，仅供参考。
6 校准条件 6.1环境条件 6.1.1环境温度为（15～25）℃。 6.1.2环境相对湿度不大于85%。 6.1.3校准环境中无紊乱气流、紊乱热流、剧烈振动、强电场、强磁场。 6.2测量标准及其他设备
校准时所需的标准仪器及设备见表2所示。
表2校准用仪器设备
序号 仪器设备名称
技术指标要求
选用的数字压力计的测量范围应大于或等于检漏仪的测试
数字压力计 压力范围，数字压力计的最大允许误差一般应不大于检漏仪
的最大允许误差绝对值的三分之一
测试压力为0.25Pmax、0.5Pmax、0.75Pmx、Pmx的标准漏各两个，误差一般优于土5%。
标准漏孔压力发生装置 可提供压力不小于0.3MPa洁净干燥空气的设备，
2
3 4
基准物
不同测试压力对应的不同容积的基准物各两个。
2 JJF
