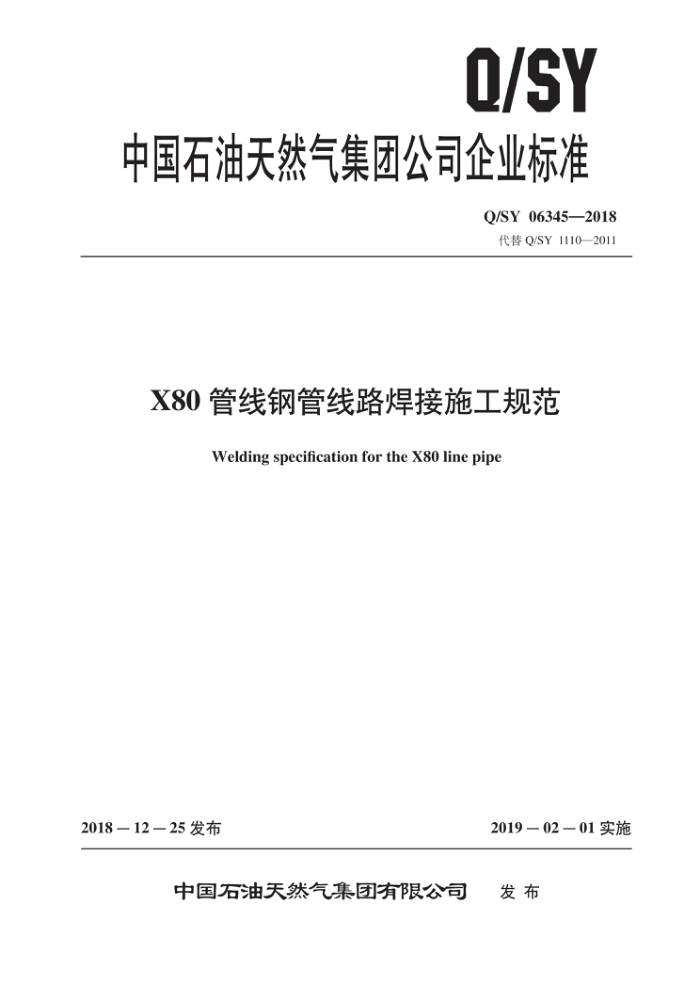

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06345—2018 代替Q/SY 1110—2011
X80管线钢管线路焊接施工规范
Welding specification for the X80 line pipe
2019－02－01实施
2018－12 －25 发布
发布
中国石油天然气集团有限公司 Q/SY 06345—2018
7.6 对口器撤离 7.7 焊接 7.8 连头焊接 7.9 返修焊接 7.10 低温环境焊接
22 23 23 24 24 25 25 25 26 27 29 35 38 47
８焊缝检验
8.1 -般要求 8.2 外观 8.3 无损检测附录A（资料性附录） 焊接坡口附录B（资料性附录） 焊接工艺评定报告附录（资料性附录） 焊接工艺规程或预焊接工艺规程附录D (资料性附录) 条文说明参考文献
I Q/SY 06345—2018
前言
本标准按照 GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准代替Q/SY 1110—2011《X80 管线钢管线路焊接施工及验收规范》，与Q/SY1110—2011
相比，主要技术变化如下：
增加适用范围中对环焊缝对接焊焊接方法的规定，增加对X80抗大应变钢管施工与验收的规定（见第1章）；增加术语“固定口连头”“自由口连头”“金口”“返修焊”“低温环境焊接”（见第3章）；删除术语“业主”“承包商”“手工焊”“半自动焊”“自动焊”“缺陷”“缺欠”（见 2011年版的第3章）；增加自动焊时对钢管管端尺寸要求（见 4.1.2和4.1.6）；一增加“复验”，对采购或超过有效期的库存焊接材料规定了复验要求（见4.2.2）； -修改环焊接头夏比冲击试验要求和验收指标（见5.3.5，2011年版的5.3.5.2）； -增加环焊接头CTOD试验要求（见5.3.9）；增加系列温度夏比冲击韧性试验要求（见5.3.10）； -增加自动焊工艺评定附加要求（见5.5）；
修改焊工（焊机操作工）上岗考核的内容（见6.2.7，2011年版的6.1.4）；增加自动焊焊接施工的技术要求（见7.3，7.4和7.7）；修改连头焊接施工的技术要求（见7.8，2011年版的7.8）； -增加低温环境焊接的技术要求（见7.10）； -增加自动焊焊口无损检测的技术要求（见8.3）。
本标准由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会提出并归口。
本标准起草单位：中国石油天然气管道科学研究院有限公司。 本标准主要起草人：隋永莉、闫臣、靳海成、杨叠、尹长华、姚学全、赵忠刚、王文友、朱生
旗、刘辉、单慕晓、方正旗。
本标准代替了 Q/SY 1110—2011。 Q/SY 1110—2011的历次版本发布情况为：
Q/CNPC 1110—2005 ; Q/SY 1110—2007。
III Q/SY 06345—2018
electrodes and rods for gas shielded arc welding)
AWS A5.29弧焊用低合金钢药芯焊丝标准（Specification for low-alloy steel electrodes for flux cored
arc welding)
AWS A5.36电弧焊用碳钢和低合金钢药芯焊丝及熔化极气体保护电弧焊用金属芯焊丝标准 (Specification for carbon and low-alloy steel flux cored electrodes for flux cored arc welding and metal cored electrodes for gas metal arc welding)
3术语和定义
下列术语和定义适用于本文件。
3.1
预焊接工艺规程proposed welding procedure specification (PWPS) 拟定的用于指导焊接工艺评定的焊接工艺文件。
3.2
焊接工艺评定welding procedure qualification 为验证所拟定的焊件焊接工艺的正确性而进行的试验过程及结果评价。
3.3
焊接工艺规程welding procedure specification 根据合格的焊接工艺评定报告编制的，用于工程施工的焊接工艺文件。 注：包括对焊接接头、母材、焊接材料、焊接位置、预热、电特性、操作技术、焊接环境等内容进行详细的规
定，以保证焊接质量的再现性。
3.4
固定口连头　tie-in welding 用一段钢管或截取两搭接管道的重合部分，将两段相邻固定管道连接在一起的焊接作业。该焊口
组对时只能在二维空间进行位置调整，焊接拘束应力相对较大。 3.5
自由口连头shifting welding 用数根钢管或钢管短节，通过顺序焊接的方式将两段相邻的管道连接在一起的焊接作业。这些焊
口组对时可在三维空间进行位置调整，焊接拘束应力与线路钢管对接焊相似。 3.6
金 golden welding 管道施工中不能参与压力试验的固定连头口。
3.7
返修焊repair welding 无损检测后，为修补焊口缺陷而进行的打磨、焊接等作业。
3.8
低温环境焊接low temperature welding 管道施工时，局部环境温度范围为-30℃～－5℃的焊接作业
3.9
药芯焊丝flux-cored wire 由薄钢带卷成圆形钢管或异型钢管的同时，填进能提供保护气氛的脱氧、稳弧和造渣作用的药粉
料，经拉制而成的一种焊丝。
