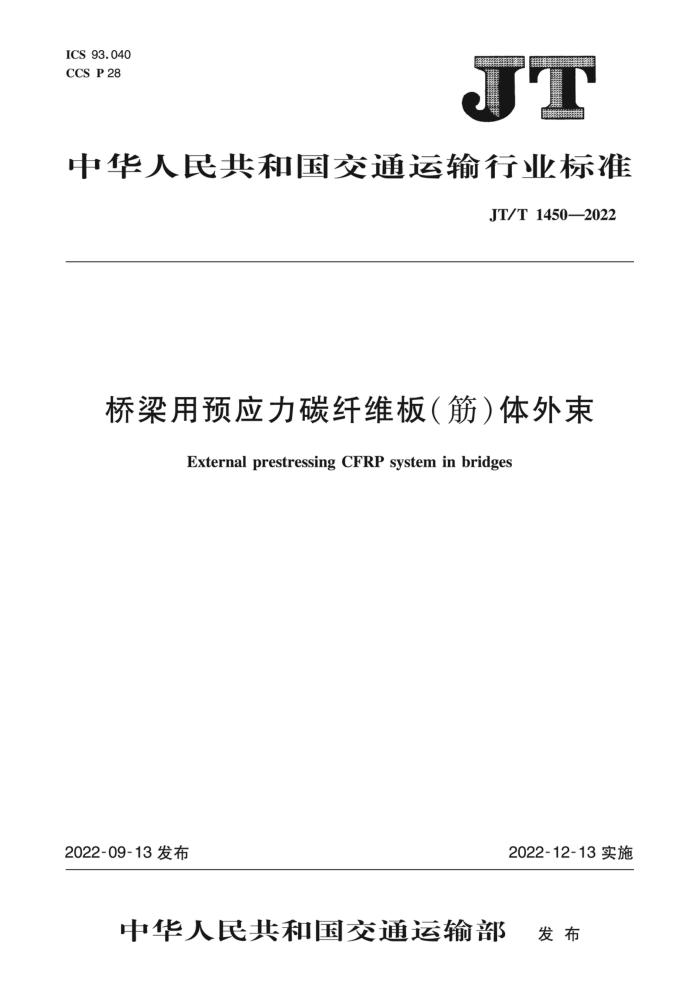

ICS93.040 CCS P 28
中华人民共和国交通运输行业标准
JT/T1450—2022
桥梁用预应力碳纤维板（筋）体外束
External prestressing CFRP system in bridges
2022-09-13发布
2022-12-13实施
中华人民共和国交通运输部 发布 JT/T1450—2022
目 次
前言
范围规范性引用文件
2
3 术语和定义 4分类、结构形式、规格和型号 5 技术要求 6 试验方法
10
检验规则 8标志、包装、运输和储存附录A（规范性) 预应力碳纤维板（筋）锚具规格附录B(资料性) 预应力碳纤维板（筋）体外束安装张拉要求附录C(规范性) 预应力碳纤维板（筋）直线度试验附录D(规范性) 预应力碳纤维板（筋）体外束静载锚固性能试验附录E（规范性） 预应力碳纤维板（筋）体外束疲劳荷载性能试验附录F（规范性） 预应力碳纤维板（筋）体外束应力松弛试验
12
14 15
17 1o C
1 JT/T1450—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 」第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本文件起草单位：深圳市威士邦建筑新材料科技有限公司、招商局重庆交通科研设计院有限公司、
公路桥梁安全检测与加固技术交通运输行业研发中心（郑州）、河南省交通规划设计研究院股份有限公司、河南省交通科学技术研究院有限公司、广东省交通规划设计研究院股份有限公司、广州市交通设计研究院有限公司、湖北省交通规划设计院股份有限公司、武汉二航路桥特种工程有限责任公司、中铁大桥局武汉桥梁特种技术有限公司、广东和立土木工程有限公司、广东省冶金建筑设计研究院、河北宝力工程装备股份有限公司。
本文件主要起草人：宋世刚、唐国斌、李琦、刘东旭、孙向东、陈湘华、宛劲松、朱慈祥、吴运宏、 杨文甫、黎海堤、王希慧、肖文、朱本玮。
I JT/T1450—2022
桥梁用预应力碳纤维板（筋）体外束
1范围
本文件规定了桥梁用预应力碳纤维板（筋）体外束的分类、结构形式、规格和型号，技术要求，试验方法，检验规则，以及标志、包装、运输和储存等要求。
本文件适用于桥梁结构加固补强用预应力碳纤维板（筋）体外束生产、检验和安装。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 197 普通螺纹公差 GB/T 700 碳素结构钢 GB/T 1348 球墨铸铁件 GB/T 1591 低合金高强度结构钢 GB/T 1720 漆膜附着力测定法 GB/T 1804 般公差未注公差的线性和角度尺寸的公差 GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱
般工业用铝及铝合金板、带材第1部分：一般要求
GB/T 3880.1 GB/T 6187.1 2型全金属六角法兰面锁紧螺母 GB/T 7123.1 多组分胶粘剂可操作时间的测定
般工程用铸造碳钢件
GB/T 11352 GB/T 13477.6 建筑密封材料试验方法 第6部分：流动性的测定 GB/T 13657 双酚A型环氧树脂 GB/T 14370 预应力筋用锚具、夹具和连接器 GB/T 15519 化学转化膜钢铁黑色氧化膜 规范和试验方法 GB/T 21490 结构加固修复用碳纤维片材 GB/T 26752 聚丙烯腈基碳纤维 GB/T 31290 碳纤维单丝拉伸性能的测定 GB 50550 建筑结构加固工程施工质量验收规范 GB50728—2011 工程结构加固材料安全性鉴定技术规范 JB/T 5000.9 重型机械通用技术条件第9部分：切削加工件 JB/T11335 热收缩护套管
3术语和定义
下列术语和定义适用于本文件。
1 JT/T1450—2022
3.1
预应力碳纤维板（筋）体外束externalprestressingCFRPsystem 位于桥梁结构体外，由碳纤维板（筋）、锚固装置组成的预应力束。
3.2
碳纤维板（筋）carbonfiberplateorbar 碳纤维丝束采用环氧树脂浸渍黏结，通过拉挤复合工艺成型，用于结构补强加固的单向纤维薄板或
矩形方条。 3.3
楔形锚具wedge-shapedanchor 由楔形夹片、锚环、结构胶组成，用于夹持张拉、锚固碳纤维板（筋）的锚固装置，
3.4
平板锚具flat-shapedanchor 由金属平板、螺栓、结构胶组成，用于施加应力后的碳纤维板与构件压紧黏结的锚固装置。
4分类、结构形式、规格和型号
4.1分类
4.1.1按碳纤维板（筋）束体宽厚比分为：
a）宽厚比大于10的预应力碳纤维板体外束，代号：P； b） 宽厚比小于或等于10的预应力碳纤维筋体外束，代号：B。
4.1.2 按锚具形式分为：
a) 楔形锚具体外束，代号：W； b) 平板锚具体外束，代号：F。
4.1.3 按张拉方式分为：
a) 单螺杆张拉体外束，代号：S； b） 双螺杆张拉体外束，代号：D。
4.1.4 按黏结方式分为：
a） 有黏结预应力碳纤维板（筋）体外束，代号：H； b）无黏结预应力碳纤维板（筋）体外束，代号：N。
4.2结构形式 4.2.1预应力碳纤维板楔形锚具体外束
预应力碳纤维板楔形锚具体外束由碳纤维板、楔形锚具和张拉装置（包括牵引螺杆、锁固螺母、张拉端支承、固定端支承)及碳纤维复合板材胶、胶锚螺栓等组成。张拉牵引分为单螺杆和双螺杆，单螺杆结构示意见图1，双螺杆结构示意见图2。 4.2.2预应力碳纤维板平板锚具体外束
预应力碳纤维板平板锚具体外束由碳纤维板、平板锚具、碳纤维复合板材胶、胶锚螺栓、工具锚和临时张拉装置（包括牵引螺杆、张拉端支承、固定端支承、导轨压板）等组成，结构示意见图3。 4.2.3预应力碳纤维筋楔形锚具体外束
预应力碳纤维筋楔形锚具体外束由碳纤维筋、碳纤维复合板材胶、楔形锚具和张拉装置（包括牵引
2
