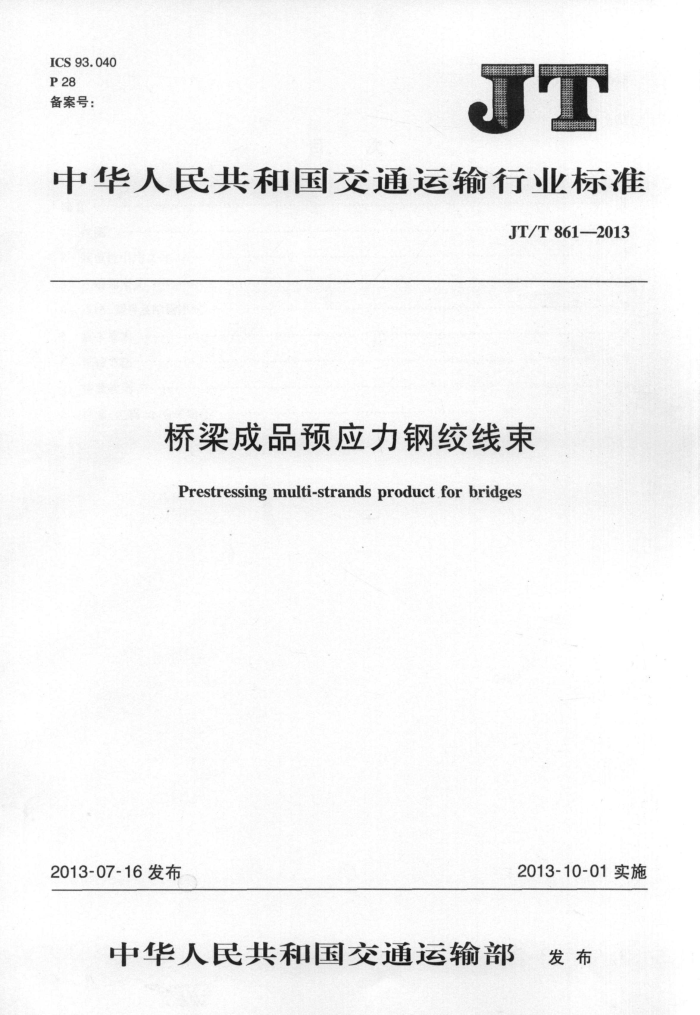

ICS93.040 P 28 备案号：
JT
中华人民共和国交通运输行业标准
JT/T861—2013
桥梁成品预应力钢绞线束
Prestressing multi-strands product for bridges
2013-07-16发布
2013-10-01实施
中华人民共和国交通运输部 发布 JT/T861-2013
目 次
前言
范围规范性引用文件
1
2
3 术语和定义 4 规格、型号及结构形式 5 技术要求 6 试验方法 7 检验规则
3
3
标志、包装、运输和储存
8
1 JT/T 861-2013
前育
本标准按照GB/T1.1--2009给出的规则起草。 本标准出中国公路学会桥梁和结构工程分会提出并归口。 本标准起草单位：天津鑫坤泰预应力专业技术有限公司、天津市市政工程设计研究院、天津城建集
团、安徽省交通规划设计研究院、天津滨海盈信公司、湖北省交通规划设计院。
本标准主要起草人：牛金坡、刘旭错、韩振勇、刘万保、王胜斌、丁望星、齐广成、张宏强。
Ⅱ JT/T861--2013
桥梁成品预应力钢绞线束
1范围
本标准规定了工厂生产的桥梁成品预应力钢绞线束产品的规格、型号及结构形式、技术要求、试验方法、检验规则、标志、包装、运输和储存等。
本标准适用于公路桥梁后张预应力混凝土结构用的成品预应力钢绞线束，铁路、市政桥梁和水利工程等可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
普通螺纹公差
CB/T 197 GB/T 230.1 金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）
优质碳素结构钢
GB/T 699 GB/T 708 冷轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T 1804 一般公差木注公差的线性和角度尺寸的公差 GB/T 5224 预应力混凝士用钢绞线 CB/T 14464 涤纶短纤维 CB/T16924 钢件的淬火与回火 JB/T 5936 工程机械机械加工件通用技术条件 JT/T 329
公路桥梁预应力钢绞线用锚具、夹具和连接器
YB/T5294 - -般用途低碳钢丝
3术语和定义
3
下列术语和定义适用于本文件。
3.1
成品预应力钢绞线束prestressingmulti-strandsproduct 将多根钢绞线在工厂平行理顺、梳编加工成型的钢束，穿束时用特制牵引器将成品预应力钢绞线束
牵引至后张预应力混凝土结构塑料或金属波纹管孔道内。 3.2
记号板marker 在成品束两端设置由涤纶短维材料按圆锚张拉端锚板平面布孔形式仿型制作的板
3.3
牵引器strand-threadeddevice
1 JT/T861—2013
用于牵引成品预应力钢绞线束的装置。
4规格、型号及结构形式
4.1规格
成品预应力钢绞线束由不同数量的钢绞线组成，以组成根数分为25个规格系列：3，4，5，6，7，8， 9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27。 4.2型号
桥梁成品预应力钢绞线束型号表示方法如下：
CPs--0 1-
成品预应力钢绞线束的长度，单位为米（m）；钢绞线抗拉强度标准值，单位为兆帕（MPa）；钢绞线公称直径，单位为毫米 (mm) 钢绞线的根数成品预应力钢绞线束代号：CPS。
4
H
中 U
示例： 19根直径15.20mm抗拉强度为860MPa长度为100m的成品预应力钢绞线束，其型号表示为CPS19—15-
二 -
1860—100。 4.3 结构形式
-
N
成品预应力钢绞线束
4.3.13
成品预应力钢绞线束由钢绞线、记号板、捆扎铁丝等组成，见图1。张拉端锚具采用圆锚。成品束前端与相应规格的牵引器连接
2
2 C
A
AA
说明：
一钢绞线； 4- 一成品束前端；捆扎铁丝；
1-
记号板。
2- 3-
一捆扎钢带；
图1成品预应力钢绞线束构造示意图
2
