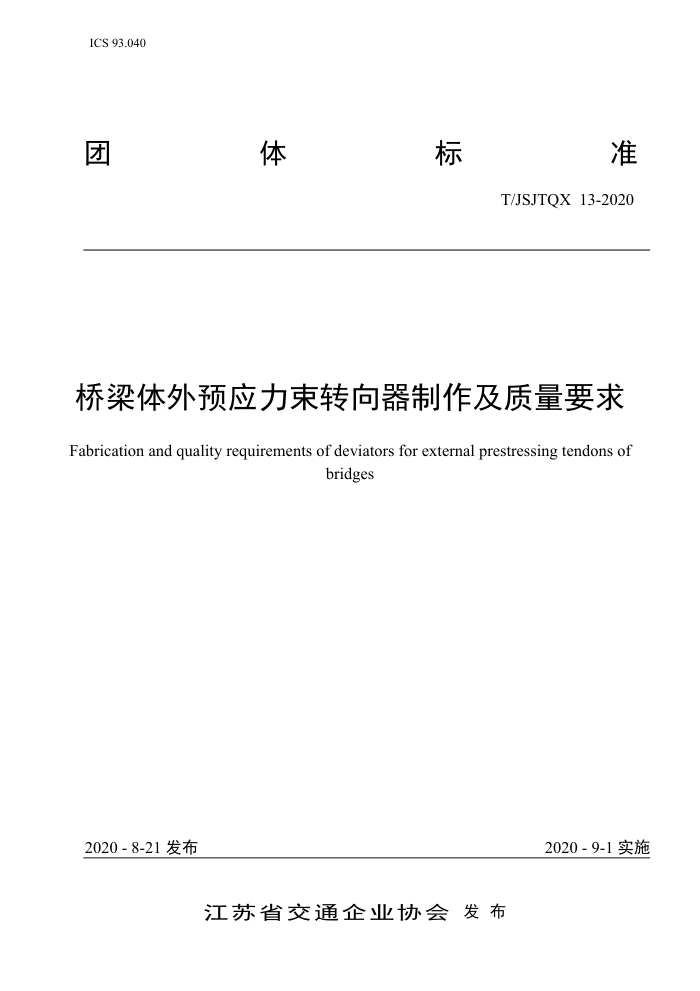

ICS 93.040
标
准
团
体
T/JSJTQX13-2020
桥梁体外预应力束转向器制作及质量要求
Fabrication and quality requirements of deviators for external prestressing tendons of
bridges
2020 -8-21 发布
2020-9-1实施
江苏省交通企业协会发布 T/JSJTQX13-2020
目 次
前言范围
1
1
2 规范性引用文件，术语和定义
3 4 产品分类与结构， 5 6 制作.
材料.
4
质量检验. 8标志、包装、运输和储存附录A（资料性附录） 常用转向器的规格尺寸表附录B（资料性附录） 转向器的制作工艺流程附录C（资料性附录） 转向器制作的检查项目和要求
.10 .11 .. 13 16 .19
7 T/JSJTQX13-2020
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由江苏省交通企业协会提出并归口。 本标准起草单位：江阴法尔胜住电新材料有限公司、江苏省交通工程建设局、中设设计集团股份有
限公司、中交第二航务工程局有限公司、江苏法尔胜路桥科技有限公司、江阴金日机械制造有限公司。
本标准主要起草人：赵军、李洪涛、金平、林海峰、费汉兵、钱杰、朱其敏、单宏伟、单继安、钟永新、徐瑞丰、吴建刚、邢键、袁丹、鲁信旺、缪盛凯、施碧隆。
I T/JSJTQX 13-2020
桥梁体外预应力束转向器制作及质量要求
1范围
本标准规定了桥梁体外预应力束转向器的分类与结构、材料、制作、质量检验，以及标志、包装、 运输与储存要求
本标准适用于桥梁体外预应力束转向器，其它结构用转向预埋件也可参照使用。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
普通硅酸盐水泥碳素结构钢氩气体保护电弧焊用碳钢、低合金焊丝结构用无缝钢管涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分未涂覆过的钢材表
GB 175 GB/T 700 GB/T 4842 GB/T 8110 GB/T 8162 GB/T 8923.1
面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T 10045 GB/T 13663.2 GB/T 13793 GB/T 14683 GB/T 25182 HG/T 2537 HG/T 3668 JT/T 722 JT/T 876 QB/T 2490
非合金钢及细晶粒钢药芯焊丝给水用聚乙烯（PE）管道系统第2部分：管材直缝电焊钢管硅酮和改性硅酮建筑密封胶预应力孔道灌浆剂焊接用二氧化碳富锌底漆公路桥梁钢结构防腐涂装技术条件填充型环氧涂层钢绞线体外预应力束聚乙烯（PE）挤出板材
术语和定义
3
下列术语和定义适用于本文件。
3.1
体外预应力束 externalprestressingtendon 位于结构本体之外，施加预应力的钢束及其防腐和保护的组合体， [来源：JT/T876-2019，3.1.2，有修改]
3. 2
