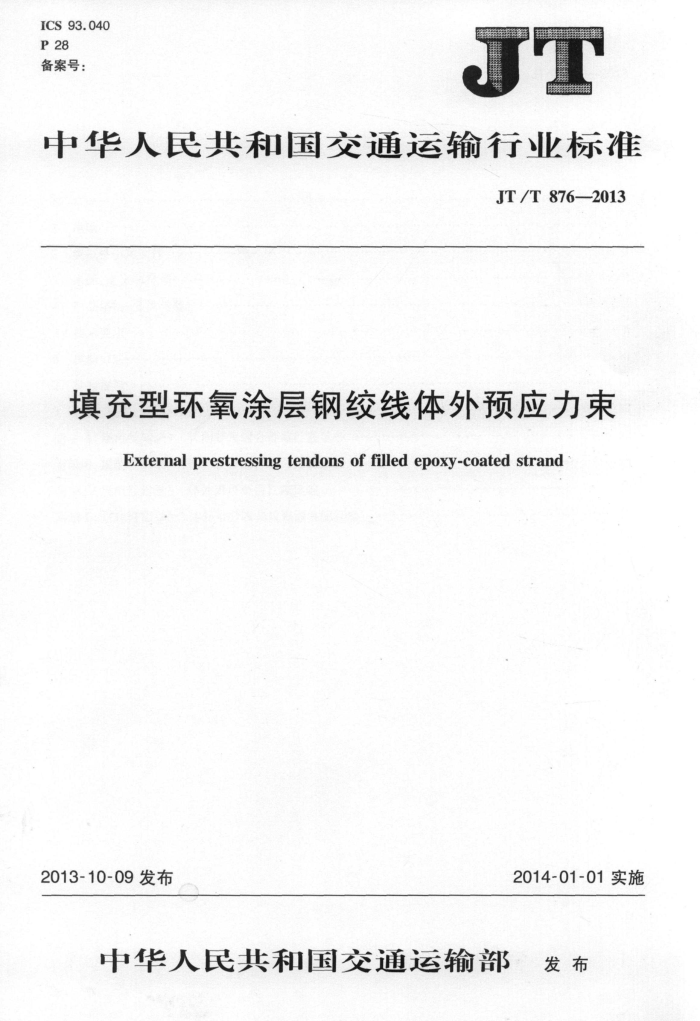

ICS93.040 P28 备案号：
T
中华人民共和国交通运输行业标准
JT/T876—2013
填充型环氧涂层钢绞线体外预应力束
External prestressing tendons of filled epoxy-coated strand
2013-10-09发布
2014-01-01实施
中华人民共和国交通运输部发布 JT/T876—2013
目 次
前言 1范围 2规范性引用文件 3术语、定义和符号：产品结构、分类与型号 5技术要求 6 试验方法·
ⅡI
1
10
检验规则： 8标志、包装、运输和储存附录A（规范性附录）转向装置组合静载性能试验附录B（规范性:附录）转向装置组合疲劳性能试验附录C（规范性附录）体外束可更换性能试验附录D（规范性附录） 体外束分级张拉锚固性能试验
10
7
13
15
17
19 JT/T876—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国公路学会桥梁和结构工程分会提出并归口。 本标准起草单位：江阴法尔胜住电新材料有限公司、中交公路规划设计院有限公司。 本标准主要起草人：张喜刚、费汉兵、袁洪、赵军、许春荣、金平、赵君黎、单继安、王昀、王志刚、马伟
杰、赵敏。 JT/T876—2013
填充型环氧涂层钢绞线体外预应力束
1范围
本标准规定了填充型环氧涂层钢绞线体外预应力束（简称体外束）的产品结构、分类与型号、技术要求、试验方法、检验规则、标志、包装、运输和储存等。
本标准适用于混凝土桥梁体外预应力束和中、下承式拱桥的系杆，其他结构可参照执行。
C
Pres S
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引男文件,其最新版本(包括所有的修改单)适用于本文俄
GB/T 197 GB/T 230
普通螺纹 公差
正
属材料 洛氏硬度试验 第1部分 试验方法（A、B、C、D、E、F、G、H、K、N、T
C
尺）金属材料 布氏硬度试验 第1部分：试验方法
W 通文他
七
GB/T 231. GB/T 269 C 润滑脂和石油脂 度测定法
优质碳素结构钢碳素结构钢桥梁用结构钢球墨铸铁件合金高强度结构钢般公差未注公差的线性和角度尺寸的公差
GB/T 699 GB/T 70C GB/T 714 GB/T1348 GB/T 159] GB/T 1804
低
GB/T 3077 C 金结构钢 GB/T 4162 锻轧钢棒超声检测方法 GB/T 5224 预应力混凝土用钢绞线 GB/T 5574
产业用橡胶板梯形螺纹石油蜡和看油脂滴熔点测定法结构用无缝钢管灰铸铁件给水用聚乙烯（PE)管材
GB/T 5796 GB 8026 GB/T 8162 GB/T 9439 GB/T 13663 GB/T 18365 斜拉桥热挤聚乙烯高强钢丝拉索技术条件 CJ/T 297
桥梁缆索用高密度聚乙烯护套料钢件的渗碳与碳氮共渗淬火回火
JB/T 3999 JB/T 4730.4 承压设备无损检测第4部分：磁粉检测 JB/T5000.13 重型机械通用技术条件第13部分：包装 JB/T 5936
工程机械机械加工件通用技术条件工程机械热处理件通用技术条件无粘结预应力筋专用防腐润滑脂
JB/T 5944 JG 3007
1 JT/T876-2013
JT/T 329 JT/T 737 NB/SH/T0324润滑脂分油的测定锥网法
公路桥梁预应力钢绞线用锚具、夹具和连接器填充型环氧涂层钢绞线
3术语、定义和符号
3.1 术语和定义
下列术语和定义适用于本文件。 3.1.1
体外预应力束 externaltensiletendons 位于梁体截面之外，由体外束束体、锚固装置、转向装置及减振装置等组成，简称体外束。
3.1.2
体外束束体 externalprestressingsteels 体外预应力钢束及其防腐和保护的组合体，简称束体。
3.1.3
锚固装置anchoragecomponents 用于锚固钢束并将张拉力传递到结构的装置。
3.1.4
导管guidepipe 位于锚固块内，与锚固装置连接，用于引导束体的预埋管道。
3.1.5
转向装置deviator 使钢束转向、改变束力方向的装置。
3.1.6
减振装置 anti-vibrationdevice 减小体外束振动幅度、改变束体自振频率的装置。
3.1.7
集束式integrated 按自然叠置状态排列的钢束。
3.1.8
散束式distributed 通过特定的分散装置，按规定分布状态排列的钢束。
3.1.9
转向段 deviatorzone
2
